| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | एससी1-09, एससी1-12, एससी1-18, एससी1-25, एससी1-32 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| कुंडल वोल्टेज: | 24V-660V | टाइप: | एसी संपर्ककर्ता |
|---|---|---|---|
| रंग: | सफेद | सामग्री: | सिल्वर पॉइंट |
| कनेक्टिंग सिस्टम: | समेटना कनेक्शन | समारोह: | एसी के लिए इस्तेमाल किया |
| प्रमुखता देना: | चुंबकीय मोटर स्टार्टर संपर्ककर्ता,3P + NO + NC चुंबकीय संपर्ककर्ता,380V मोटर स्टार्टर संपर्ककर्ता |
||

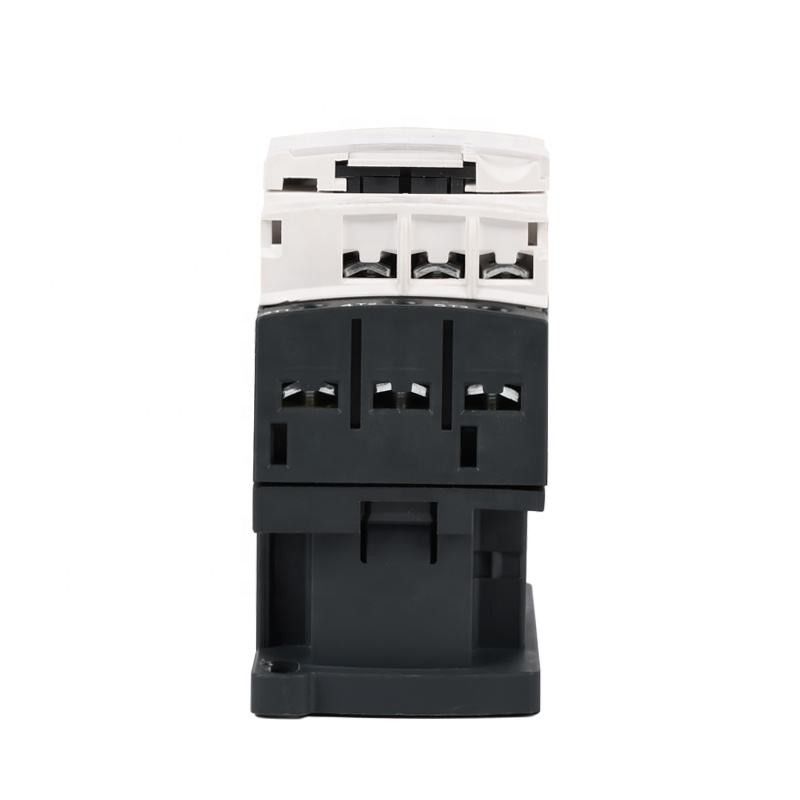

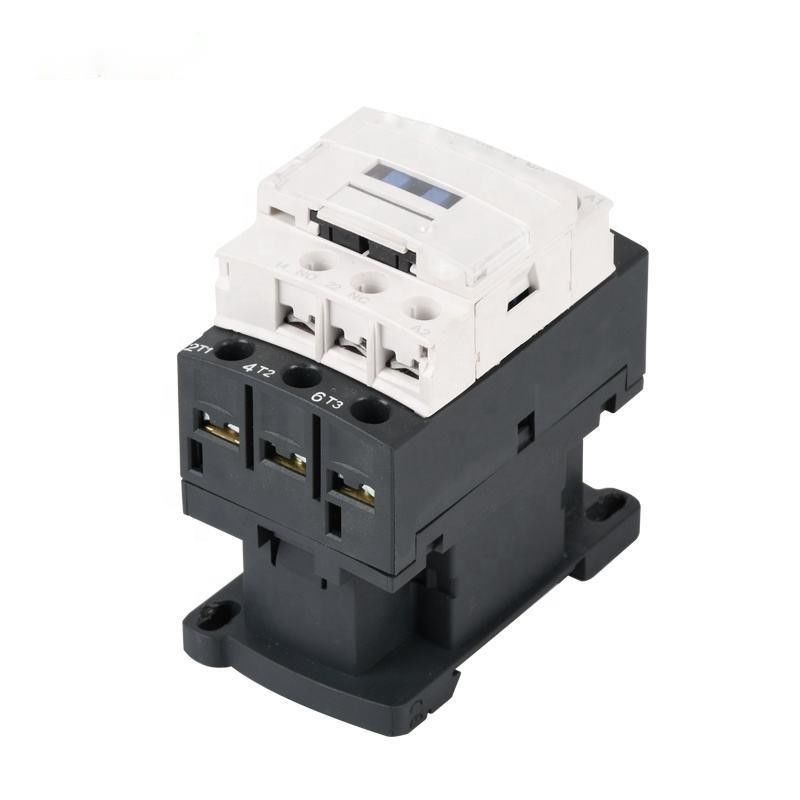

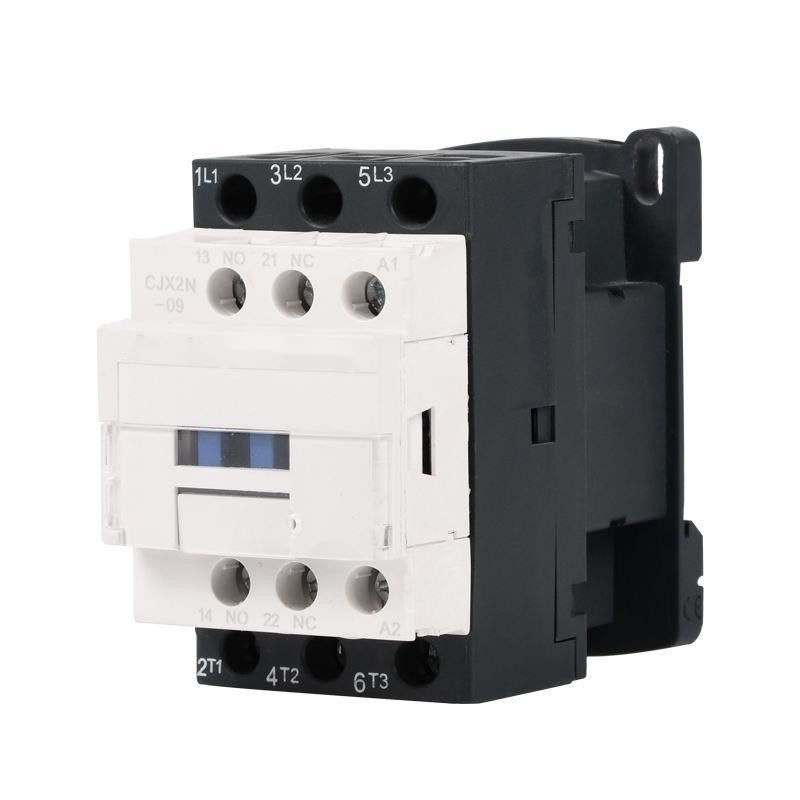

3P+NO+NC चुंबकीय संपर्ककर्ता D18 32A AC 220V 380V मोटर स्टार्टर संपर्ककर्ता
आवेदन पत्र:
SC1 श्रृंखला एसी संपर्ककर्ता 660V एसी 50 हर्ट्ज या 60 हर्ट्ज तक रेटेड वोल्टेज के सर्किट में उपयोग करने के लिए उपयुक्त है, वर्तमान तक रेटेड
95ए, एसी मोटर बनाने, तोड़ने, बार-बार शुरू करने और नियंत्रित करने के लिए।सहायक संपर्क ब्लॉक, टाइमर देरी के साथ संयुक्त
और मशीन-इंटरलॉकिंग डिवाइस इत्यादि, यह देरी संपर्ककर्ता, यांत्रिक इंटरलॉकिंग संपर्ककर्ता, स्टार डेल्टा स्टार्टर बन जाता है।साथ
थर्मल रिले, यह विद्युत चुम्बकीय स्टार्टर में संयुक्त है।आईईसी 60947-4 के अनुसार संपर्ककर्ता का उत्पादन किया जाता है।
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| रेटेड हीटिंग चालू (ए) | 20 | 20 | 25 | 32 | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज (केवी) का सामना | 6 | ||||||
| रेटेड बनाने की क्षमता | 10ली | ||||||
| रेटेड तोड़ने की क्षमता | 8ले | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| कम समय का सामना वर्तमान (ए) | 10एस | 72 | 96 | 144 | 200 | 256 | |
| एसी-3 रेटेड वर्किंग करंट (A) |
220 वी / 230 वी | 9 | 12 | 18 | 25 | 32 | |
| 380 वी / 400 वी | 9 | 12 | 18 | 25 | 32 | ||
| 660 वी / 690 वी | 6.5 | 8.9 | 12 | 18 | 22 | ||
| चरण 3 की एसी-3 क्षमता स्क्विरेल-केज मोटर (AC-3) KW |
220 वी / 230 वी | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380 वी / 400 वी | 4 | 5.5 | 7.5 | 1 1 | 15 | ||
| 660 वी / 690 वी | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ऑपरेशन आवृत्ति (बार / घंटा) | विद्युत जीवन | 1200 | 600 | ||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी-3 विद्युत जीवन (10000/बार) | 100 | 100 | 100 | 100 | 80 | ||
| यांत्रिक जीवन (10000 / बार) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12 ~ 480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हम + 40 ℃ | |||||
| जारी | (20% ~ 75%) हमें -5 ℃ | ||||||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 70 | 110 | ||||
| रखना | 8 | 1 1 | |||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 2 ~ 3 | 3 ~ 4 | |||||
| सक्रियण समय (एमएस) | बंद करना | 12 ~ 35 | |||||
| टूटना | 5 ~ 20 | ||||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 10 | 2.5 ~ 10 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 6 | 1 ~ 6 | 1 ~ 10 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 1.5 ~ 10 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| बन्धन पेंच आकार | एम3.5 | एम 4 | |||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | 1.2 | |||||
| कंट्रोल लूप वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| बन्धन पेंच आकार | एम3.5 | ||||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | ||||||
स्थापना आयाम:
| टाइप | एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | ∅ |
| SC1-09 ~ 18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25 ~ 32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40 ~ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 ~ 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
सामान्य प्रश्न:
1. हम कोटेशन कैसे प्राप्त कर सकते हैं?
एक: हम अपनी जांच प्राप्त करने के बाद 24 घंटे के भीतर उद्धरण भेज देंगे।तत्काल आवश्यकता है आप हमें कॉल कर सकते हैं या व्हाट्सएप के माध्यम से हमें संदेश भेज सकते हैं।
2. क्या हम आपकी गुणवत्ता की जांच करने के लिए नमूना प्राप्त कर सकते हैं?
ए: सभी आइटम नमूना उपलब्ध हैं।
3. क्या आप पैकिंग के लिए डिजाइन कर सकते हैं?
ए: हाँ।हमारे पास विज्ञापन टीम है जो जरूरत पड़ने पर आंतरिक और बाहरी बॉक्स को डिजाइन करने में आपकी सहायता कर सकती है।
4. आपकी डिलीवरी की शर्तें क्या हैं?
ए: आम तौर पर हम EXW एफओबी सीआईएफ पर काम करते हैं।
