उत्पाद विवरण:
|
| सहायक संपर्क: | 1NO+1NC | सुरक्षा की डिग्री: | आईपी20 |
|---|---|---|---|
| बिजली का प्रकार: | एसी | खम्भों की संख्या: | 3 |
| कुंडल वोल्टेज: | 24V-660V | वर्तमान: | 50ए,60ए,80ए,110ए |
| रेटेड इन्सुलेशन वोल्टेज: | 220V,400V,690V | प्रदुषण का स्तर: | 3 |
| हाई लाइट: | 660V 3 पोल एसी संपर्ककर्ता,3 पोल एसी संपर्ककर्ता 220V,660V 60 एम्प 3 पोल संपर्ककर्ता |
||

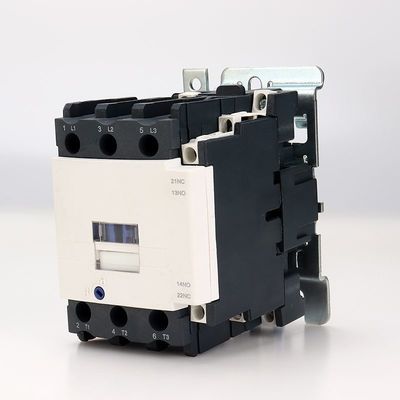

3 ध्रुव संपर्ककर्ता 60 एएमपी रेटेड वोल्टेज 660V कुंडल वोल्टेज 220V 380vac 1 नहीं या 1 एनसी
आम:
|
प्रोडक्ट का नाम: |
एसी चुंबकीय संपर्ककर्ता |
|
आदर्श: |
एससी1 सीरीज |
|
उत्पत्ति का स्थान |
वानजाउ, चीन |
|
ब्रांड का नाम |
योकगो |
|
रेटेड वोल्टेज: |
एसी 230V-690V |
|
मूल्यांकन आवृत्ति: |
50 हर्ट्ज / 60 हर्ट्ज |
|
खम्भों की संख्या: |
3पी+एनओ/एनसी |
|
मूल्यांकन वर्तमान: |
09ए 12ए 18ए 20ए 25ए 32ए 40ए 50ए 63ए 80ए 95ए |
|
कार्यकारी मानक: |
आईईसी 60947-4 |
|
स्थापना: |
दीन रेल / पेंच स्थापना |
|
आवेदन |
एसी मोटर नियंत्रण |
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी1-40 | एससी1-50 | एससी1-65 | एससी1-80 | एससी1-95 | ||
| रेटेड हीटिंग वर्तमान (ए) | 50 | 60 | 80 | 110 | 110 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||||||
| रेटेड बनाने की क्षमता | 10le | ||||||
| रेटेड तोड़ने की क्षमता | 8LE | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 320 | 400 | 520 | 640 | 760 | |
| एसी-3 रेटेड काम कर रहे वर्तमान (ए) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V/230V | 1 1 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | 600 | |||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी -3 विद्युत जीवन (10000 / बार) | 80 | 60 | 60 | 60 | 60 | ||
| यांत्रिक जीवन (10000/बार) | 800 | 800 | 800 | 600 | 600 | ||
| सुसज्जित फ्यूज प्रकार | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12～480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ～110%) हमें + 40 ℃ | |||||
| जारी | (20% ～75%) हमें -5 ℃ | ||||||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 200 | |||||
| रखना | 20 | ||||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 6 10 | ||||||
| सक्रियण समय (एमएस) | बंद करे | 20 25 | 20 35 | ||||
| टूटना | 8 15 | 8 20 | |||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| कठोर तार (㎟) | 1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| बन्धन पेंच आकार | एम8 | एम10 | |||||
| कस बन्धन टोक़ (एनएम) | 3.5 | 4 | |||||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||||||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||||||
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
| प्रकार | एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| एससी1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| एससी1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
