| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | SFC52~53, SFC54~55, SFC56~57 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग या ग्राहक की मांग के अनुसार |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| रेटेड हीटिंग वर्तमान: | 210ए,300ए 400ए 550ए | रेटेड इन्सुलेशन वोल्टेज: | 220V,380V,500V,660V |
|---|---|---|---|
| सहायक संपर्क: | 2NO+2NC | रेटेड आवृत्ति: | 50/60 हर्ट्ज |
| बिजली प्रकार: | ए.सी | यांत्रिक जीवन: | 6 मिलियन |
| ब्रांड: | योकजी | उत्पत्ति का स्थान: | झेजियांग चीन |
| प्रमुखता देना: | 550A 3 चरण संपर्ककर्ता,3 चरण संपर्ककर्ता 2NO 2NC,3 चरण AC संपर्ककर्ता 660V |
||

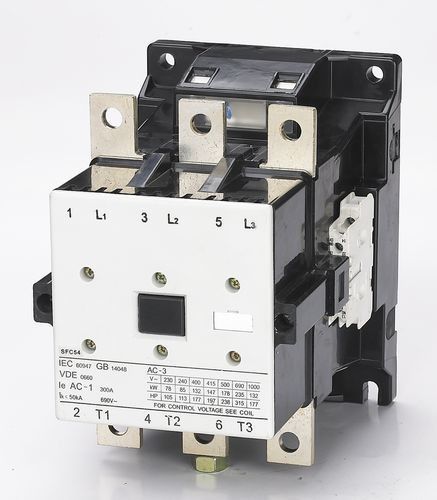

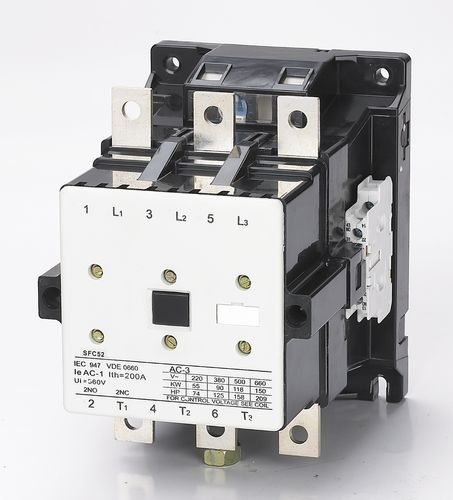

OEM 50/60 हर्ट्ज 210A 300A 400A 550A एसी कॉन्टैक्टर 3 पोल 2NO+2NC फैक्टरी मूल्य
अनुप्रयोग:
एसएफसी श्रृंखला एसी कॉन्टैक्टर (इसके बाद कॉन्टैक्टर) 690V एसी 50 हर्ट्ज या 60 हर्ट्ज तक के रेटेड वोल्टेज, 690V के रेटेड इंसुलेशन वोल्टेज, और एसी-3 अनुप्रयोग प्रकार में 380V के रेटेड कार्यशील वोल्टेज पर 9A से 475A तक के रेटेड करंट के लिए उपयुक्त है, और सर्किट के लंबी दूरी के कनेक्शन और ब्रेकिंग के लिए उपयोग किया जाता है। कॉन्टैक्टर एसी मोटर के लगातार स्टार्ट और नियंत्रण के लिए उपयुक्त है।
यह श्रृंखला कॉन्टैक्टर GB 14048, IEC60947-4-1 का अनुपालन करता है
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एसएफसी52 | एसएफसी53 | एसएफसी54 | एसएफसी55 | एसएफसी56 | एसएफसी57 | ||
| रेटेड हीटिंग करंट (ए) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| रेटेड इंसुलेशन वोल्टेज (वी) | 690 | |||||||
| रेटेड इम्पैक्ट विथस्टैंड वोल्टेज (केवी) | 6 | |||||||
| रेटेड मेकिंग कैपेसिटी | 10le | |||||||
| रेटेड ब्रेकिंग कैपेसिटी | 8le | |||||||
| पोल | 3 | |||||||
| सहायक संपर्क | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| शॉर्ट-टाइम विथस्टैंड करंट (ए) | 10एस | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
रेटेड वर्किंग करंट (ए) |
380V | एसी-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| एसी-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| नियंत्रणीय मोटर पावर (किलोवाट) 50हर्ट्ज |
एसी-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| एसी-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| ऑपरेशन फ्रीक्वेंसी (बार/घंटा) | एसी-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| एसी-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| इलेक्ट्रिकल लाइफ (10000/बार) | एसी-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| एसी-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| मैकेनिकल लाइफ (10000/बार) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| आकर्षक कॉइल वर्किंग वोल्टेज टॉलरेंस (एसी) | (85%～110%)Us +40℃ | |||||||
| आकर्षक कॉइल पावर कंजम्पशन | कीपिंग (वीए) | 58 | 58 | 84 | 84 | 115 | 115 | |
| पिक-अप (वीए) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| सहायक संपर्क कन्वेंशनल थर्मल करंट (ए) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| सहायक संपर्क रेटेड इंसुलेशन वोल्टेज (वी) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| सहायक संपर्क रेटेड वर्किंग करंट (ए) | एसी-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| डीसी-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
कार्य और स्थापना की स्थिति:
* परिवेशी वायु तापमान: -5℃--+40℃ और 24 घंटे के भीतर औसत +35℃ से अधिक नहीं;
* ऊंचाई: ≤ 2000 मीटर;
* वायु की स्थिति: जब उच्चतम तापमान +40℃ हो, तो हवा की सापेक्ष आर्द्रता 50% से अधिक न हो, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति है। जैसे, 20℃ पर 90% आर्द्रता। कम तापमान पर संघनन ओस पर विचार किया जाना चाहिए;
* प्रदूषण डिग्री: क्लास 3
* स्थापना श्रेणी: III
* सुरक्षा डिग्री: IP20
* स्थापना की स्थिति: स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच झुकाव कोण ±5℃ से अधिक नहीं होना चाहिए
* प्रभाव और कंपन: कॉन्टैक्टर को बिना किसी स्पष्ट झटके, प्रभाव और कंपन की परिस्थितियों में स्थापित और संचालित किया जाना चाहिए।
संरचनात्मक विशेषता:
* छोटे आयतन, हल्के वजन की विशेषता, आर्क चैंबर बंद है, छोटा विद्युत आर्क दूरी
* आर्क-बुझाने की संरचना उपन्यास है, संपर्कों का घर्षण छोटा है, लंबी विद्युत जीवन के साथ
* चुंबक का संचालन जिसमें कई फायदे हैं जैसे अच्छी विश्वसनीयता, प्रभाव प्रतिरोध, थकान और इसी तरह के महत्वपूर्ण फायदे
* संपर्क में सामान्य रूप से खुले और बंद सहायक संपर्क के दो जोड़े होते हैं, इसके अलावा, अधिक सहायक संपर्क लगाए जा सकते हैं
* स्क्रू के साथ कसने के अलावा, कॉन्टैक्टर को 35 मिमी लंबी मानक स्थापित रेल से कसा जा सकता है
दिखावट और स्थापना आयाम:
स्थापना आयाम:
| प्रकार | ए अधिकतम | बी अधिकतम | सी अधिकतम | ए | बी | व्यास |
|
एसएफसी52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| एसएफसी53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| एसएफसी54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| एसएफसी55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| एसएफसी56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| एसएफसी57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
