उत्पाद विवरण:
|
| रेटेड हीटिंग वर्तमान: | 32ए | रेटेड इन्सुलेशन वोल्टेज: | 690V |
|---|---|---|---|
| डंडे: | 3 | मानक: | आईईसी60947 |
| अतिरिक्त संपर्क: | गैर सी | तार: | एसी |
| सुरक्षा की डिग्री: | आईपी20 | प्रदूषण का स्तर: | कक्षा 3 |
| हाई लाइट: | IEC60947 AC इलेक्ट्रिक कॉन्टैक्टर,32A AC इलेक्ट्रिक कॉन्टैक्टर 690V SC18,IEC60947 SC18 32A 690V AC 32 amp कॉन्टैक्टर |
||

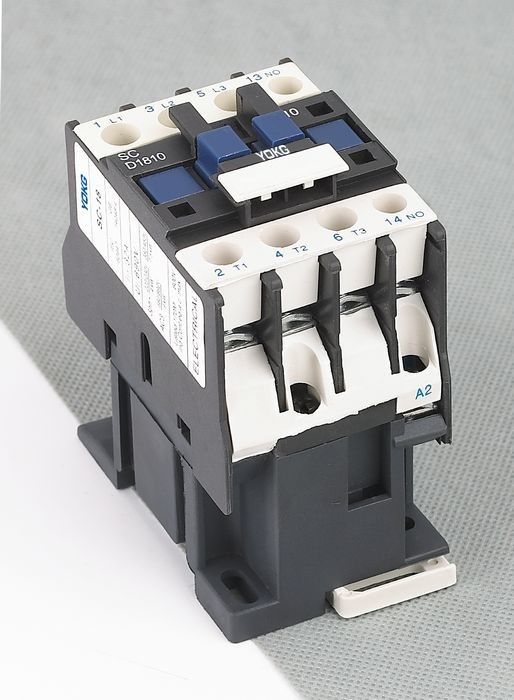

YOKG SC सीरीज AC इलेक्ट्रिक कॉन्टैक्टर 20A 690V 3poles ब्लैक कॉन्टैक्टर:
आवेदन:
एससी श्रृंखला एसी संपर्ककर्ता मुख्य रूप से एसी 50 हर्ट्ज / 60 हर्ट्ज के लिए उपयोग किए जाते हैं। 660V तक रेटेड वोल्टेज और एसी मोटर को नियंत्रित करने, रिमोट स्विच, ब्रेकिंग और लगातार शुरू करने के लिए 95 ए तक रेटेड वर्तमान।इसके अलावा, संपर्ककर्ता समय-विलंब संपर्ककर्ता, प्रतिवर्ती संपर्ककर्ता, स्टार-डेल्टा स्टार्टर के रूप में सहायक उपकरण जोड़ के रूप में कार्य कर सकता है जैसे कि मॉड्यूलर सहायक संपर्क सेट को जोड़ना।एयर टाइम डिले हेड, मैकेनिकल इंटरलॉक मैकेनिज्म आदि। इसके अलावा, यह थर्मल रिले के डायरेक्ट प्लग द्वारा इलेक्ट्रोमैग्नेटिक स्टार्टर के रूप में कार्य कर सकता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी18 | ||
| रेटेड हीटिंग वर्तमान (ए) | 32 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8LE | ||
| डंडे | 3 | ||
| अतिरिक्त संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 144 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 18 |
| एसी-4 | 7.7 | ||
| 660V | एसी-3 | 12 | |
| एसी-4 | 3.8 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V | 4 | |
| 380V | 7.5 | ||
| 660V | 10 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | एसी-3 | 1200 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | RT16-32 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 70 | |
| रखना | 8 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 2~3 | ||
| सक्रियण समय (एमएस) | बंद करे | 12~25 | |
| तोड़ना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1.5～6 |
| 2 लाठी | 1.5～6 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～6 | |
| 2 लाठी | 1/4 | ||
| कठोर तार (㎟) | 1 छड़ी | 1.5～6 | |
| 2 लाठी | 1.5～6 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
| 2 लाठी | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | |
| 2 लाठी | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
मॉडल और निहितार्थ:
कार्य और स्थापना की स्थिति:
परिवेश हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
ऊंचाई: 2000m;
हवा की स्थिति: जब उच्चतम तापमान + 40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं होती है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति होती है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
सुरक्षा डिग्री: IP20
स्थापना की स्थिति: स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
प्रभाव और कंपन: बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में संपर्ककर्ता को स्थापित और संचालित किया जाना चाहिए।
संरचना विशेषता:
इसे सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
इस श्रृंखला संपर्ककर्ता में छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि हैं;
संपर्ककर्ता को 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
स्थापित करने के लिए पेंच का उपयोग करने के अलावा, संपर्ककर्ता को 35 मिमी (sc09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC40 ~ 95) की मानक स्थापना रेल के साथ कड़ा किया जा सकता है।
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 47 | 76 | 87 | 34/35 | 50/60 | 4.5 |
