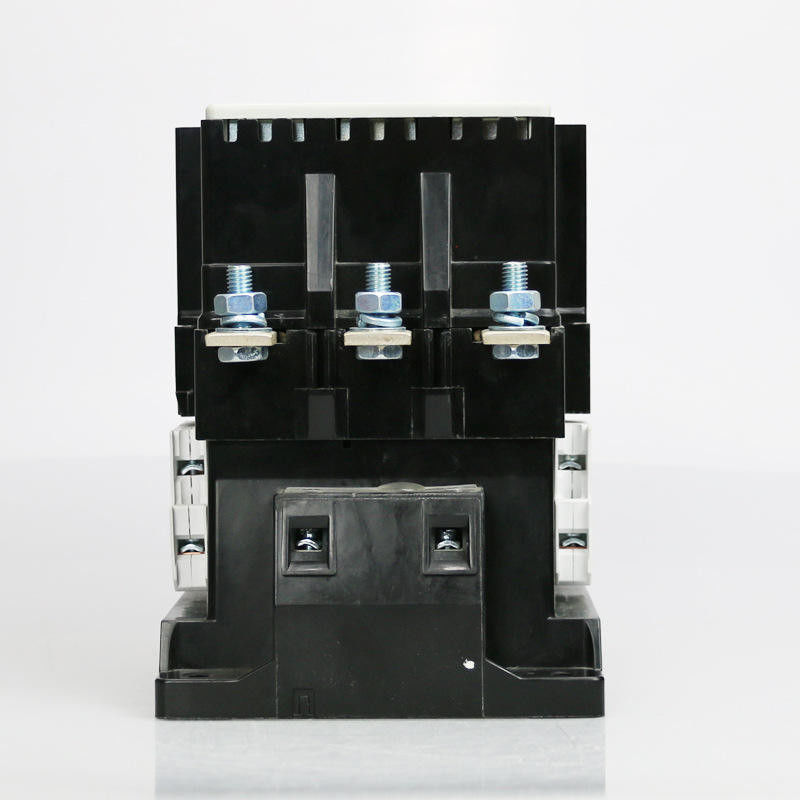

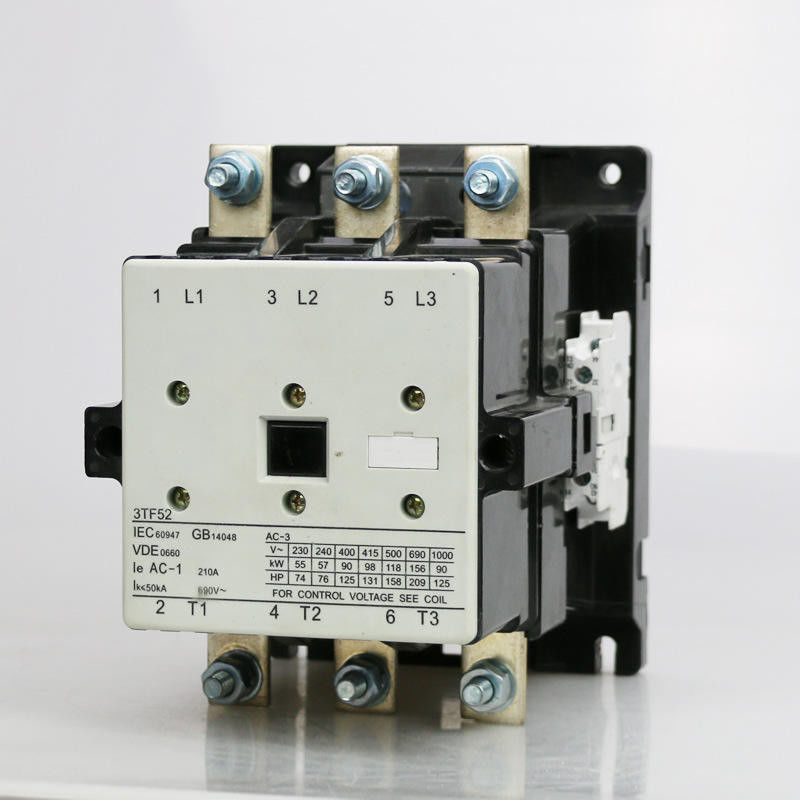

चुंबकीय 3TF श्रृंखला 3P AC संपर्ककर्ता 24V 120V 240V 480V 220V 3TF52
अनुप्रयोग:
3TF पावर कॉन्टैक्टर गिलहरी केज और स्लिप-रिंग मोटर्स के साथ-साथ अन्य एसी लोड को स्विच करने और नियंत्रित करने के लिए उपयुक्त हैं,
जैसे सोलनॉइड, कैपेसिटर, लाइटिंग लोड, हीटिंग लोड और ट्रांसफॉर्मर लोड।
मानक:
संपर्ककर्ता आईएस/आईईसी 60947-4-1 के अनुरूप हैं।वे सीई मार्क भी ले जाते हैं।
समन्वित फीडर:
दोनों के लिए IS/IEC 60947-4-1 के अनुसार Iq = 50kA, 415V AC, 50Hz पर टाइप -2 समन्वय के लिए संपर्ककर्ताओं और द्वि-रिले का परीक्षण किया गया है।
फ्यूज प्रोटेक्टेड के साथ-साथ फ्यूजलेस मोटर फीडर।
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | एसटीएफ52 | एसटीएफ53 | एसटीएफ54 | एसटीएफ55 | एसटीएफ56 | एसटीएफ57 | ||
| रेटेड हीटिंग वर्तमान (ए) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | |||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | |||||||
| रेटेड बनाने की क्षमता | 10le | |||||||
| रेटेड तोड़ने की क्षमता | 8le | |||||||
| डंडे | 3 | |||||||
| सहायक संपर्क | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
रेटेड काम कर रहे वर्तमान (ए) |
380V | एसी-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| एसी-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| नियंत्रित मोटर शक्ति (किलोवाट) 50 हर्ट्ज |
एसी-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| एसी-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | एसी-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| एसी-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| एसी-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| यांत्रिक जीवन (10000/बार) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| कॉइल वर्किंग वोल्टेज टॉलरेंस (एसी) को आकर्षित करना | (85% ～110%) हमें + 40 ℃ | |||||||
| कुंडल बिजली की खपत को आकर्षित करना | रखना (वीए) | 58 | 58 | 84 | 84 | 115 | 115 | |
| पिक-अप (वीए) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| सहायक संपर्क पारंपरिक थर्मल करंट (ए) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| सहायक संपर्क रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| सहायक संपर्क रेटेड काम कर रहे वर्तमान (ए) | एसी-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| डीसी-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
कार्य और स्थापना की स्थिति:
* परिवेशी हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
* ऊंचाई: ≤ 2000 मी;
* हवा की स्थिति: जब उच्चतम तापमान + 40 ℃ है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
*प्रदूषण की डिग्री: कक्षा 3
* स्थापना श्रेणी: III
* सुरक्षा डिग्री: IP20
* स्थापना की स्थिति: स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
* प्रभाव और कंपन: संपर्ककर्ता को बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में स्थापित और संचालित किया जाना चाहिए।
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
| टाइप | एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | मैं |
|
एसएफसी52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| एसएफसी53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| एसएफसी54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| एसएफसी55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| एसएफसी56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| एसएफसी57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
