| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | STF46, STF47, STF48, STF49, STF50, STF51, STF52, STF53 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| औद्योगिक प्रकार: | एसी-3 | प्रोडक्ट का नाम: | एसी संपर्ककर्ता |
|---|---|---|---|
| आवेदन: | एसी मोटर को नियंत्रित करना | आवृत्ति: | 50हर्ट्ज/60हर्ट्ज |
| बिजली प्रकार: | ए.सी | मानक: | आईईसी60947-4 |
| प्रमुखता देना: | 2NO 3 पोल एसी कॉन्टैक्टर,इलेक्ट्रिक 3 पोल एसी कॉन्टैक्टर,3 पोल एसी कॉन्टैक्टर 110V |
||

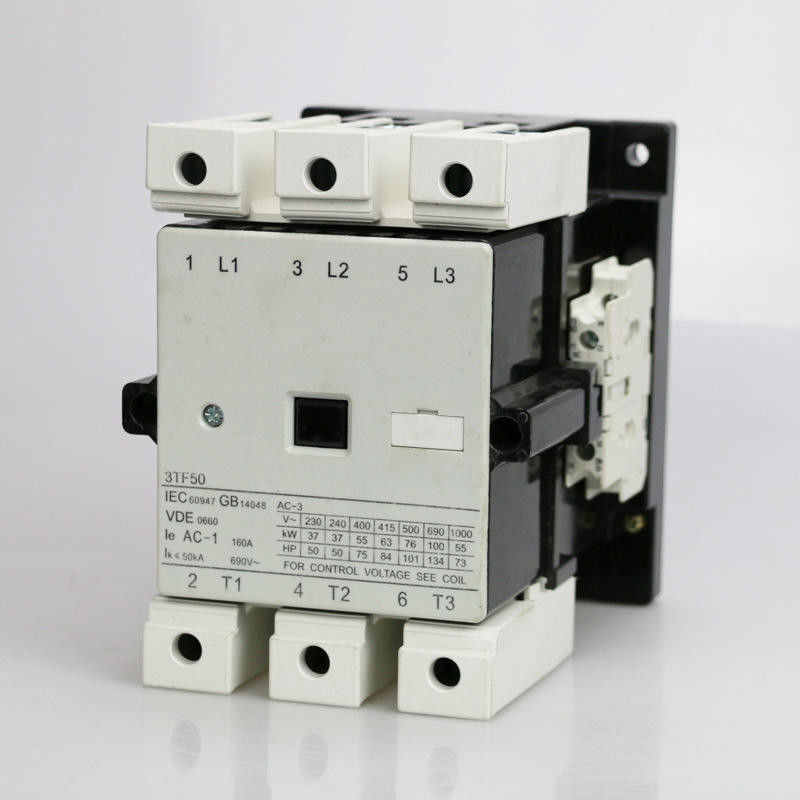

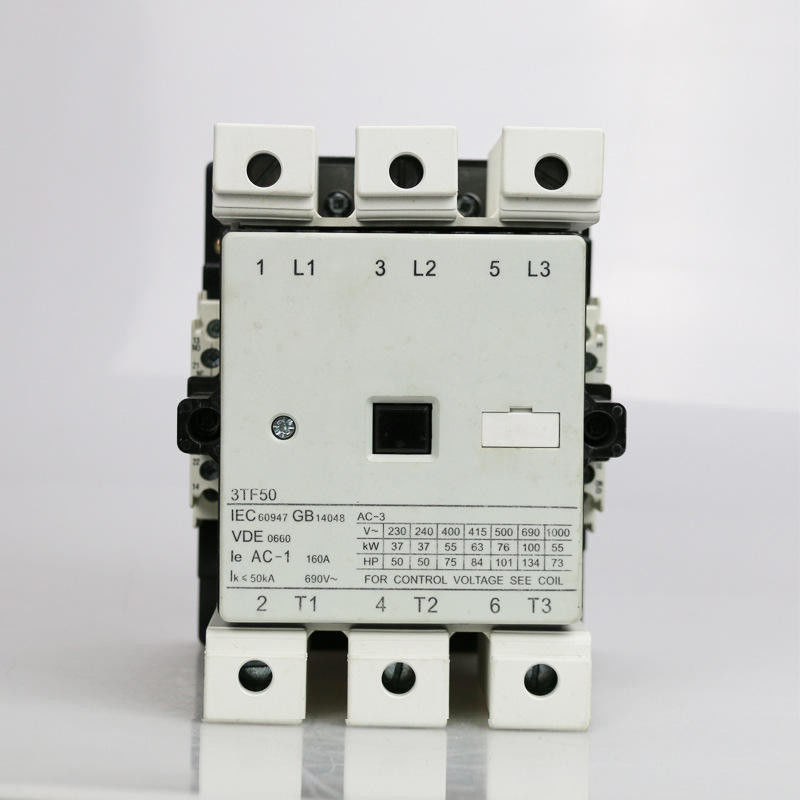

2NO 2NC TF50 100A 3P AC इलेक्ट्रिक कॉन्टैक्टर 220V 380V 110V
अनुप्रयोग:
एसएफसी श्रृंखला एसी कॉन्टैक्टर (इसके बाद कॉन्टैक्टर) 690V एसी 50 हर्ट्ज या 60 हर्ट्ज तक के रेटेड वोल्टेज, 690V के रेटेड इंसुलेशन वोल्टेज, और एसी-3 अनुप्रयोग प्रकार में 380V के रेटेड कार्यशील वोल्टेज पर 9A से 475A तक के रेटेड करंट के लिए उपयुक्त है, और सर्किट के लंबी दूरी के कनेक्शन और ब्रेकिंग के लिए उपयोग किया जाता है। कॉन्टैक्टर एसी मोटर के बार-बार स्टार्ट और नियंत्रण के लिए उपयुक्त है।
यह श्रृंखला कॉन्टैक्टर GB 14048, IEC60947-4-1 का अनुपालन करता है
सहायक संपर्क अधिकतम 2NO+2NC पर व्यवस्थित होते हैं। यह संपर्क समर्थन और कोर के बीच लचीले लॉकिंग कनेक्शन को नियोजित करता है।
सभी श्रृंखला उत्पाद स्क्रू द्वारा लगाए जा सकते हैं, le≤32A कॉन्टैक्टर इंस्टॉलेशन रेल द्वारा भी।
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एसएफसी46 | एसएफसी47 | एसएफसी48 | एसएफसी49 | एसएफसी50 | एसएफसी51 | ||
| रेटेड हीटिंग करंट (ए) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| रेटेड इंसुलेशन वोल्टेज (वी) | 690 | |||||||
| रेटेड इम्पैक्ट विथस्टैंड वोल्टेज (केवी) | 6 | |||||||
| रेटेड मेकिंग कैपेसिटी | 10ले | |||||||
| रेटेड ब्रेकिंग कैपेसिटी | 8ले | |||||||
| पोल | 3 | |||||||
| सहायक संपर्क | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| शॉर्ट-टाइम विथस्टैंड करंट (ए) | 10एस | 360 | 504 | 600 | 680 | 880 | 1120 | |
रेटेड वर्किंग करंट (ए) |
380वी | एसी-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| एसी-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| नियंत्रणीय मोटर पावर (किलोवाट) 50हर्ट्ज |
एसी-3 | 220वी | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380वी | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500वी | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660वी | 39 | 55 | 67 | 67 | 100 | 100 | ||
| एसी-4 | 380वी | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660वी | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| ऑपरेशन फ्रीक्वेंसी (टाइम्स/एच) | एसी-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| एसी-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| इलेक्ट्रिकल लाइफ (10000/टाइम्स) | एसी-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| एसी-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| मैकेनिकल लाइफ (10000/टाइम्स) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| अट्रैक्टिंग कॉइल वर्किंग वोल्टेज टॉलरेंस (एसी) | (85%～110%)Us +40℃ | |||||||
| अट्रैक्टिंग कॉइल पावर कंजम्पशन | कीपिंग (वीए) | 17 | 17 | 32 | 32 | 39 | 39 | |
| पिक-अप (वीए) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| सहायक संपर्क कन्वेंशनल थर्मल करंट (ए) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| सहायक संपर्क रेटेड इंसुलेशन वोल्टेज (वी) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| सहायक संपर्क रेटेड वर्किंग करंट (ए) | एसी-15 | 380वी | 4 | 4 | 4 | 4 | 4 | 4 |
| 220वी | 6 | 6 | 6 | 6 | 6 | 6 | ||
| डीसी-13 | 110वी | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220वी | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
संरचना विशेषता:
* इलेक्ट्रिक के खिलाफ सुरक्षा डिजाइन, अधिक सुरक्षित और विश्वसनीय
* छोटे वॉल्यूम, हल्के वजन की विशेषता, आर्किंग चैंबर बंद है, छोटी इलेक्ट्रिक आर्किंग दूरी
* आर्क-बुझाने वाला निर्माण उपन्यास है, संपर्कों का घर्षण छोटा है, लंबी इलेक्ट्रिक लाइफ के साथ
* चुंबक का संचालन जिसमें कई फायदे हैं जैसे अच्छी विश्वसनीयता, प्रतिरोधी प्रभाव, थकान और इसी तरह के महत्वपूर्ण फायदे
* संपर्क में सामान्य रूप से खुले और बंद सहायक संपर्क के दो जोड़े होते हैं, इसके अलावा, अधिक सहायक संपर्क लगाए जा सकते हैं
* स्क्रू के साथ कसने के अलावा, कॉन्टैक्टर को 35 मिमी लंबी मानक इंस्टॉलेशन रेल से कसा जा सकता है
दिखावट और इंस्टॉलेशन आयाम:
इंस्टॉलेशन आयाम:
| प्रकार | ए मैक्स | बी मैक्स | सी मैक्स | ए | बी | φ |
|
एसएफसी46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| एसएफसी47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| एसएफसी48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| एसएफसी49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| एसएफसी50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| एसएफसी51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
अक्सर पूछे जाने वाले प्रश्न
Q1. क्या मुझे इलेक्ट्रिक उत्पादों के लिए नमूना ऑर्डर मिल सकता है?
ए: हाँ, हम गुणवत्ता का परीक्षण और जांच करने के लिए नमूना आदेश का स्वागत करते हैं। मिश्रित नमूने स्वीकार्य हैं।
Q2. लीड टाइम के बारे में क्या?
ए: नमूने के लिए 3-5 दिन, बड़े पैमाने पर उत्पादन के लिए 7-15 दिन ऑर्डर मात्रा के लिए
Q3. इलेक्ट्रिक उत्पादों के लिए ऑर्डर कैसे करें?
ए: पहला: हमें अपनी आवश्यकताओं या आवेदन के बारे में बताएं।
दूसरा: हम आपकी आवश्यकताओं या हमारे सुझावों के अनुसार उद्धरण देते हैं।
तीसरा: ग्राहक नमूनों की पुष्टि करता है और औपचारिक आदेश के लिए जमा राशि का भुगतान करता है।
चौथा: हम उत्पादन की व्यवस्था करते हैं।
Q4. क्या इलेक्ट्रिक उत्पादों पर मेरा लोगो प्रिंट करना ठीक है?
ए: हाँ। कृपया उत्पादन से पहले हमें डिजाइन के बारे में सूचित करें।
