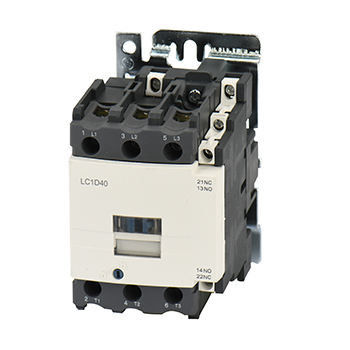

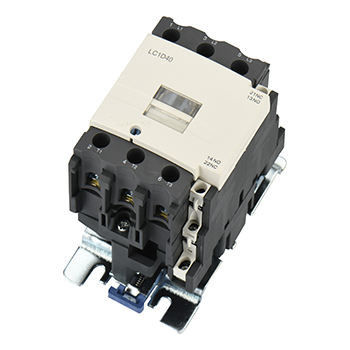

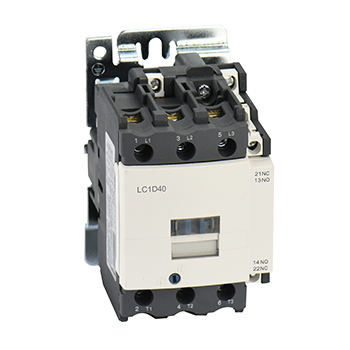

एलसी1डी सीरीज 40ए 220वी 1एनओ+1एनसी टेलीमेकैनिक कॉन्टैक्टर विथ वायरिंग डायग्राम फंक्शन
सामान्य:
स्थापना: दीन रेल / पेंच स्थापना
प्रमाणन: सीई, सीबी, टीयूवी
मानक: आईईसी 60947-1, आईईसी 60947-4-1
परिवेश का तापमान: -5 ℃ ~ + 40 ℃
तारों की क्षमता (मिमी):1.5-35
आवृत्ति:50/60 हर्ट्ज
ऊंचाई:≤ 2000m
प्रदुषण का स्तर:कक्षा 3
स्थापना श्रेणी:तृतीय
सुरक्षा की डिग्री:आईपी20
विशेषताएँ:
1. यह SC1 AC कॉन्टैक्टर सुरक्षा और अधिक सुंदर के लिए धूल कवर के साथ।
2. थर्मल रिले के साथ, यह विद्युत चुम्बकीय स्टार्टर में संयुक्त हो गया।
3. पूर्ण सेट सहायक उपकरण
4. सहायक संपर्क समूह शीर्ष लटका / पक्ष लटका हुआ है
5.समय-विलंब सहायक संपर्क
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | एससी1-40 | एससी1-50 | एससी1-65 | एससी1-80 | एससी1-95 | ||
| रेटेड हीटिंग वर्तमान (ए) | 50 | 60 | 80 | 110 | 110 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||||||
| रेटेड बनाने की क्षमता | 10le | ||||||
| रेटेड तोड़ने की क्षमता | 8le | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 320 | 400 | 520 | 640 | 760 | |
| एसी-3 रेटेड काम कर रहे वर्तमान (ए) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V/230V | 1 1 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | 600 | |||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी -3 विद्युत जीवन (10000 / बार) | 80 | 60 | 60 | 60 | 60 | ||
| यांत्रिक जीवन (10000/बार) | 800 | 800 | 800 | 600 | 600 | ||
| सुसज्जित फ्यूज प्रकार | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12～480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ～110%) हमें + 40 ℃ | |||||
| जारी | (20% ～75%) हमें -5 ℃ | ||||||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 200 | |||||
| रखना | 20 | ||||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 6 10 | ||||||
| सक्रियण समय (एमएस) | बंद करना | 20 25 | 20 35 | ||||
| टूटना | 8 15 | 8 20 | |||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| कठोर तार (㎟) | 1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| बन्धन पेंच आकार | एम8 | एम10 | |||||
| कस बन्धन टोक़ (एनएम) | 3.5 | 4 | |||||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 लाठी | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 लाठी | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||||||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||||||
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
| टाइप | एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | मैं |
| एससी1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
सामान्य प्रश्न:
प्रश्न: क्या आप निर्माता या व्यापारी हैं?
ए: हम बिजली की आपूर्ति, साथ ही साथ अन्य उत्पादों को स्विच करने के लिए कारखाने हैं, उत्पाद सबसे उचित मूल्य के साथ उच्च गुणवत्ता वाले हैं।
प्रश्न: लीड टाइम क्या है?
ए: लीड टाइम आमतौर पर 5-20 दिन होता है, यह आपके सटीक उत्पाद और मात्रा पर निर्भर करता है।
प्रश्न: क्या आप OEM स्वीकार करते हैं?
ए: हाँ, इसका बहुत स्वागत है।
