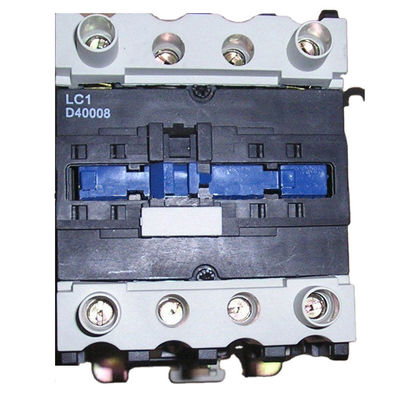

4P 40Amp D40008 AC संपर्ककर्ता 380V 660 वैक चुंबकीय संपर्ककर्ता:
आवेदन पत्र:
एससी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) एसी मोटर बनाने, तोड़ने, अक्सर शुरू करने और नियंत्रित करने के लिए रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे 95 ए तक वर्तमान रेट किया गया है।थर्मल रिले के साथ, यह अधिभार सर्किट की सुरक्षा के लिए विद्युत चुम्बकीय स्टार्टर बन जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
सामान्य:
| ट्रेडमार्क | योकगो | प्रतिरूप संख्या। | अनुसूचित जाति श्रृंखला |
| पद | सामान्य प्रकार एसी संपर्ककर्ता | मौजूदा | 20/32/40/50/60/80/110 ए |
| मूल्यांकन आवृत्ति | 50 हर्ट्ज / 60 हर्ट्ज | कुंडल वोल्टेज | 24V 36V 110V 220V 380V 660V |
| ऑपरेशन आवृत्ति | 1200 बार/घंटा | परिवेश का तापमान | -5℃--+40℃ |
| ऊंचाई | 2000M | तारों की क्षमता | 6 वर्ग मीटर |
| आईपी ग्रेड | आईपी20 | प्रमाणपत्र | सीई, टीयूवी, सीबी |
| इंस्टालेशन | दीन रेल या पेंच स्थापना | मानक | आईईसी 60947-1, आईईसी 60947-4-1 |
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | एससी25 | ||
| रेटेड हीटिंग वर्तमान (ए) | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8le | ||
| डंडे | 3 | ||
| सहायक संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 200 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 25 |
| एसी-4 | 8.5 | ||
| 660V | एसी-3 | 18 | |
| एसी-4 | 4.4 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V | 5.5 | |
| 380V | 1 1 | ||
| 660V | 15 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | एसी-3 | 600 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | आरटी16-40 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 110 | |
| रखना | 1 1 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 3~4 | ||
| सक्रियण समय (एमएस) | बंद करना | 12~25 | |
| टूटना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1.5～10 |
| 2 लाठी | 1.5～6 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～6 | |
| 2 लाठी |
1～4 |
||
| कठोर तार (㎟) | 1 छड़ी | 1.5～6 | |
| 2 लाठी |
1.5～6 |
||
| बन्धन पेंच आकार | एम 4 | ||
| कस बन्धन टोक़ (एनएम) | 1.2 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 |
| 2 लाठी | 1～4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1～4 | |
| 2 लाठी | 1～4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | मैं |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
प्रमाण पत्र:
पैकिंग और वितरण:
हमारा चयन क्यों:
-------------------------------------------
एक।24 कार्य घंटों में अपनी पूछताछ का उत्तर दें।
बी।तकनीकी और पेशेवर मार्गदर्शन।
सी।सर्वोत्तम गुणवत्ता और सर्वोत्तम मूल्य।
हम उत्कृष्ट उत्पादों को बनाए रखते हैं और 100% ग्राहकों की संतुष्टि के लिए प्रयास करते हैं।एक अच्छी प्रतिक्रिया बहुत महत्वपूर्ण है, हम आपके सुझाव या माल और हमारी सेवा पर प्रतिक्रिया के लिए स्वागत करते हैं।
सामान्य प्रश्न:
1. क्या मुझे आपके उत्पादों की कीमतें मिल सकती हैं?
अच्छा स्वागत है।कृपया हमें किसी भी जांच भेजने के लिए स्वतंत्र महसूस करें।24 घंटे में आपको हमारा जवाब मिल जाएगा।
2. क्या हम उत्पादों पर अपना लोगो/वेबसाइट/कंपनी का नाम प्रिंट कर सकते हैं?
हाँ, OEM और ODM उपलब्ध हैं।
3. नियमित आदेश के लिए मुख्य समय क्या है?
2000 पीसी से कम ऑर्डर मात्रा के लिए 7-15 दिन।अधिक मात्रा के लिए, हम इसके बारे में बातचीत कर सकते हैं।
4. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
हमारे उत्पादों पैकिंग से पहले 100% आत्म-निरीक्षण और परीक्षण।
5. भुगतान शर्तों के बारे में कैसे?
30% जमा, शेष भुगतान शेष बी / एल कॉपी के खिलाफ।
