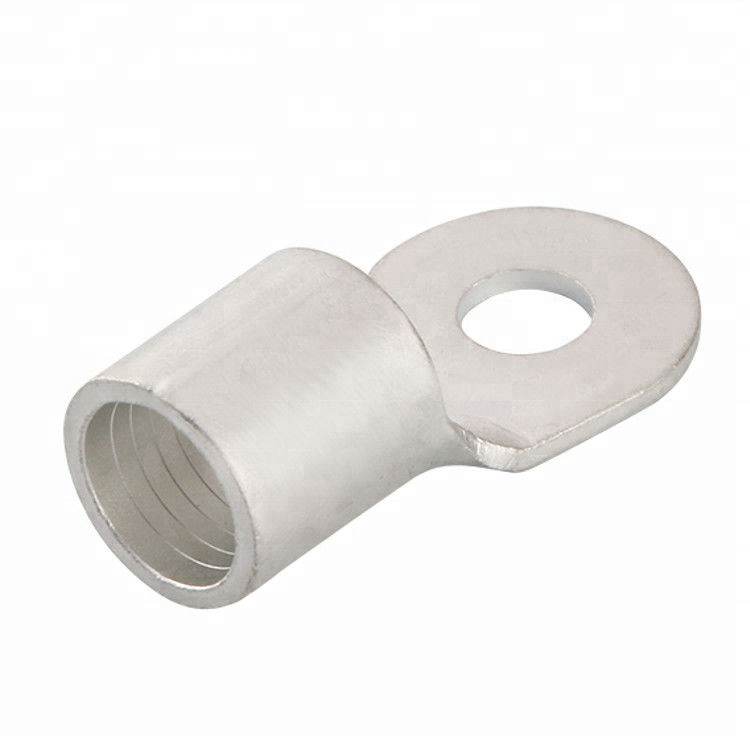

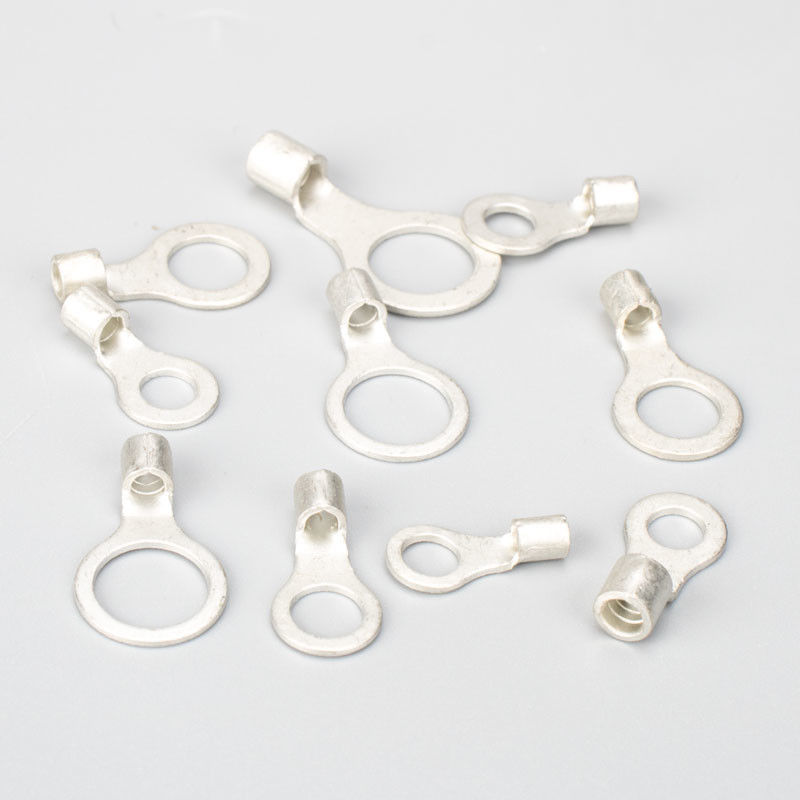

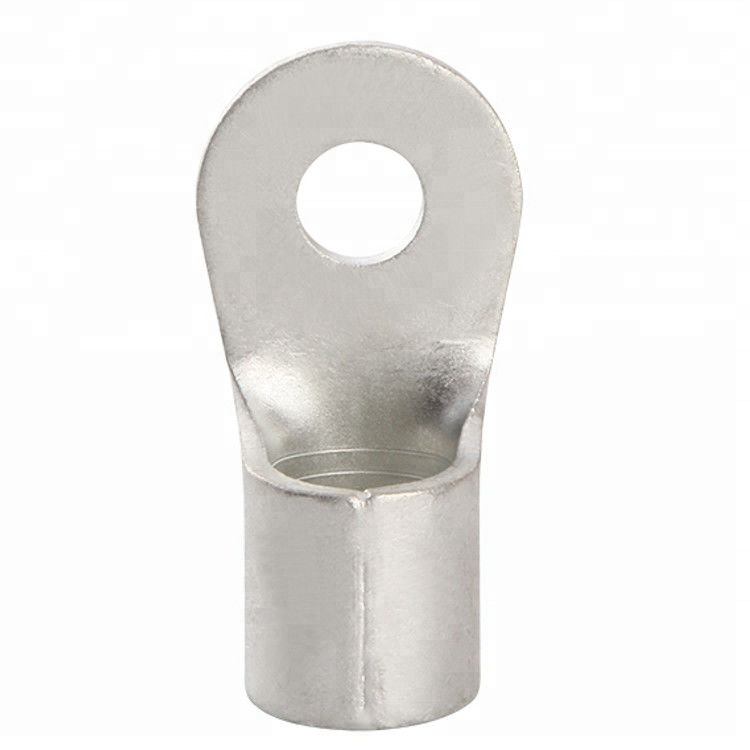

त्वरित समेटना विद्युत टर्मिनल कनेक्टर्स के लिए RNB श्रृंखला गैर अछूता रिंग टर्मिनल
आवेदन पत्र:
इन्सुलेशन: गैर-इन्सुलेशन
सामग्री: RoHS अनुमोदित तांबा, पीवीसी इन्सुलेशन।
समाप्त: टिन मढ़वाया
मानक: सीई, आरओएचएस
एक निर्बाध आस्तीन बनाने के लिए वेल्डेड, जिससे crimping जबड़े को 360 . घुमाने की इजाजत मिलती है
उपकरणों पर फिक्स करने के लिए स्टड / स्क्रू के साथ सार्वभौमिक उपयोग को सक्षम करें
वायर रेंज: 35-50㎜², AWG:1/0, Imax=215A
| मद संख्या। | स्टड का आकार | आयाम (मिमी) | ||||||
| d2 | बी | ली | एफ | इ | दो | दो | ||
| आरएनबी60-6 | 1/4 | 6.4 | 22.0 | 49.7 | 20.7 | 18.0 | 15.4 | 11.4 |
| आरएनबी60-8 | 5/16 | 8.4 | ||||||
| आरएनबी60-10 | 3/8 | 10.5 | ||||||
| आरएनबी60-11 | 7/16 | 11.5 | ||||||
| आरएनबी60-12 | 1/2 | 13.0 | ||||||
| आरएनबी60-14 | 9/16 | 15.0 | 32.0 | 57.5 | 23.5 | |||
| आरएनबी60-16 | 5/8 | 17.0 | ||||||
| आरएनबी 60-18 | 11/16 | 19.0 | ||||||
| आरएनबी 60-20 | 3/4 | 21.0 | ||||||
| आरएनबी60-22 | 7/8 | 23.0 | ||||||
वायर रेंज: 50-70㎜², एडब्ल्यूजी: 2/0, आईमैक्स = 235 ए
| मद संख्या। | स्टड का आकार | आयाम (मिमी) | ||||||
| d2 | बी | ली | एफ | इ | दो | दो | ||
| आरएनबी70-6 | 1/4 | 6.4 | 24.0 | 51.0 | 20.0 | 19.0 | 17.5 | 13.3 |
| आरएनबी70-8 | 5/16 | 8.4 | ||||||
| आरएनबी70-10 | 3/8 | 10.5 | ||||||
| आरएनबी70-11 | 7/16 | 11.5 | ||||||
| आरएनबी70-12 | 1/2 | 13.0 | ||||||
| आरएनबी70-14 | 9/16 | 15.0 | 32.0 | 61.0 | 26.0 | |||
| आरएनबी70-16 | 5/8 | 17.0 | ||||||
| आरएनबी70-18 | 11/16 | 19.0 | ||||||
| आरएनबी70-20 | 3/4 | 21.0 | ||||||
| आरएनबी70-22 | 7/8 | 23.0 | ||||||
वायर रेंज: 70-95㎜², AWG:3/0, Imax=255A
| मद संख्या। | स्टड का आकार | आयाम (मिमी) | ||||||
| d2 | बी | ली | एफ | इ | दो | दो | ||
| आरएनबी80-6 | 1/4 | 6.4 | 27.0 | 54.2 | 20.7 | 20.0 | 19.5 | 14.5 |
| आरएनबी80-8 | 5/16 | 8.4 | ||||||
| आरएनबी80-10 | 3/8 | 10.5 | ||||||
| आरएनबी80-11 | 7/16 | 11.5 | ||||||
| आरएनबी80-12 | 1/2 | 13.0 | ||||||
| आरएनबी80-14 | 9/16 | 15.0 | 32.0 | 68.0 | 32.0 | |||
| आरएनबी80-16 | 5/8 | 17.0 | ||||||
| आरएनबी80-18 | 11/16 | 19.0 | ||||||
| आरएनबी80-20 | 3/4 | 21.0 | ||||||
| आरएनबी80-22 | 7/8 | 23.0 | ||||||
वायर रेंज: 95-120㎜², एडब्ल्यूजी: 4/0, आईमैक्स = 300 ए
| मद संख्या। | स्टड का आकार | आयाम (मिमी) | ||||||
| d2 | बी | ली | एफ | इ | दो | दो | ||
| आरएनबी100-6 | 1/4 | 6.4 | 28.5 | 55.6 | 20.4 | 21.0 | 22.1 | 16.4 |
| आरएनबी100-8 | 5/16 | 8.4 | ||||||
| आरएनबी100-10 | 3/8 | 10.5 | ||||||
| आरएनबी100-11 | 7/16 | 11.5 | ||||||
| आरएनबी100-12 | 1/2 | 13.0 | ||||||
| आरएनबी100-14 | 9/16 | 15.0 | 32.0 | 69.0 | 32.0 | |||
| आरएनबी100-16 | 5/8 | 17.0 | ||||||
| आरएनबी100-18 | 11/16 | 19.0 | ||||||
| आरएनबी100-20 | 3/4 | 21.0 | ||||||
| आरएनबी100-22 | 7/8 | 23.0 | ||||||
