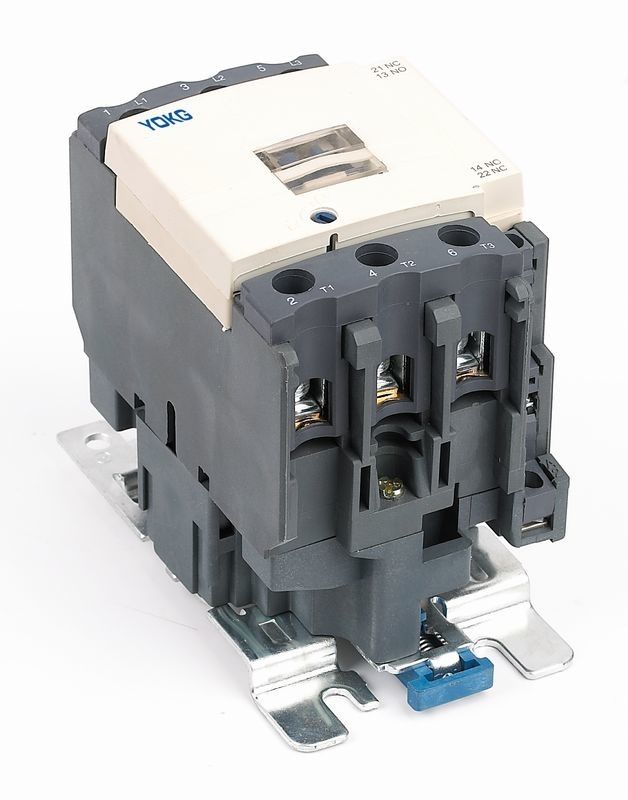

3 चरण एसी संपर्ककर्ता 1NO+1NC 20A 25A 32A 40A 3 पोल में
सामान्य विवरण:
| इंस्टालेशन | दीन रेल या पेंच |
| प्रमाण पत्र | सीई सीबी टीयूवी |
| मानक | आईईसी 60947-1, आईईसी 60947-4-1 |
| मूल्यांकन आवृत्ति | 50 हर्ट्ज/60 हर्ट्ज |
| मूल्यांकन वर्तमान | 95A तक |
| सुरक्षा की डिग्री | आईपी20 |
|
स्थापना श्रेणी |
तृतीय |
| परिवेश का तापमान | -5℃--+40℃ |
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी1-09 | एससी1-12 | एससी1-18 | एससी1-25 | एससी1-32 | ||
| रेटेड हीटिंग वर्तमान (ए) | 20 | 20 | 25 | 32 | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||||||
| रेटेड बनाने की क्षमता | 10le | ||||||
| रेटेड तोड़ने की क्षमता | 8LE | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 72 | 96 | 144 | 200 | 256 | |
| एसी-3 रेटेड काम कर रहे वर्तमान (ए) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 1 1 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | 1200 | 600 | ||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी -3 विद्युत जीवन (10000 / बार) | 100 | 100 | 100 | 100 | 80 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | RT16-32 | आरटी16-40 | RT16-50 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12～480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ～110%) हमें + 40 ℃ | |||||
| जारी | (20% ～75%) हमें -5 ℃ | ||||||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 70 | 110 | ||||
| रखना | 8 | 1 1 | |||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 2～3 | 3～4 | |||||
| सक्रियण समय (एमएस) | बंद करे | 12～35 | |||||
| टूटना | 5～20 | ||||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 लाठी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1～6 | 1～6 | 1～10 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1/4 | 1/4 | 1.5～6 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 लाठी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 4 | |||||
| कस बन्धन टोक़ (एनएम) | 0.8 | 1.2 | |||||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||||||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||||||
संरचना विशेषता:
धूल कवर डिजाइन, बेहतर सुरक्षा, विश्वसनीयता और विस्तारित सेवा जीवन
♦ सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
♦ छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि;
1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
♦ स्थापित करने के लिए स्क्रू का उपयोग करने के अलावा, संपर्ककर्ता को 35 मिमी (SC1-09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC1-40 ~ 95) की मानक स्थापना रेल के साथ कड़ा किया जा सकता है।
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
| प्रकार | एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| एससी1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| एससी1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| एससी1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| एससी1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
