| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | SFC46~47, SFC48~49, SFC50~51 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| रेटेड हीटिंग वर्तमान: | 80ए, 90ए, 100ए, 160ए | रेटेड इन्सुलेशन वोल्टेज: | 220V,380V,500V,660V |
|---|---|---|---|
| सहायक संपर्क: | 2NO+2NC | प्रकार: | एसी संपर्ककर्ता |
| रेटेड आवृत्ति: | 50/60 हर्ट्ज | सुरक्षा की डिग्री: | आईपी20 |
| बिजली प्रकार: | ए.सी | खम्भों की संख्या: | 3 डंडे |
| प्रमुखता देना: | SFC 100 amp संपर्ककर्ता,500V 100 amp संपर्ककर्ता 3 पोल,SFC 2NO 2NC संपर्ककर्ता; |
||

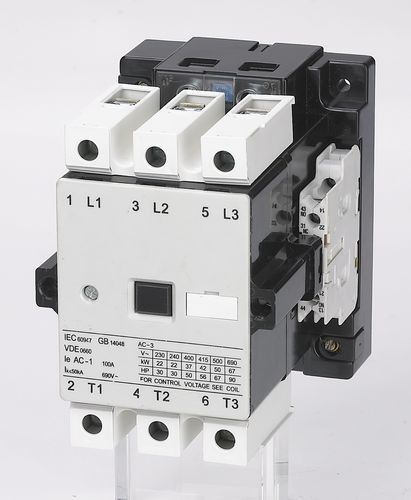

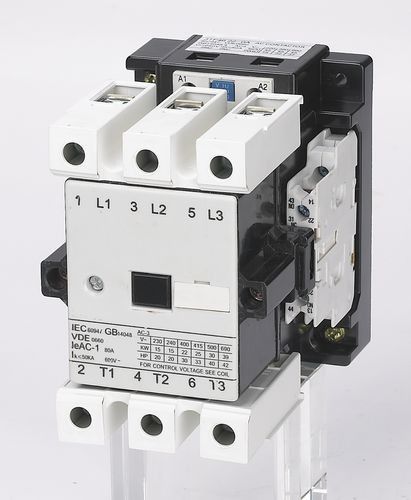

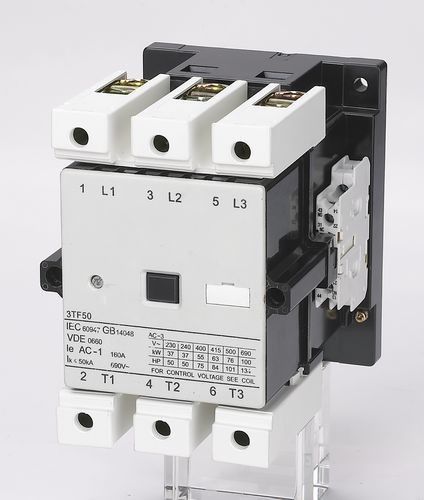

80A 90amp 100amp 160A एसी संपर्ककर्ता 3 ध्रुव विद्युत संपर्ककर्ता
आवेदनः
एसएफसी सीरीज एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) 690V एसी 50 हर्ट्ज या 60 हर्ट्ज के नामित वोल्टेज तक सर्किट में उपयोग के लिए उपयुक्त है, 690V के नामित इन्सुलेशन वोल्टेज,और एसी-3 अनुप्रयोग प्रकार में नाममात्र कार्यरत वोल्टेज 380V पर 9A से 475A तक का नाममात्र करंट, और लंबी दूरी के कनेक्शन और सर्किट के टूटने के लिए प्रयोग किया जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 के अनुरूप है
मुख्य मापदंड और तकनीकी प्रदर्शनः
| प्रकार | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| नामित हीटिंग करंट (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| नामित इन्सुलेशन वोल्टेज (V) | 690 | |||||||
| नामित टक्कर प्रतिरोध वोल्टेज (KV) | 6 | |||||||
| नामित उत्पादन क्षमता | 10le | |||||||
| नामित टूटने की क्षमता | 8le | |||||||
| ध्रुव | 3 | |||||||
| सहायक संपर्क | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| अल्पकालिक प्रतिरोध धारा ((A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
नामित कार्य करंट ((A) |
380V | एसी-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| एसी-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| नियंत्रित मोटर शक्ति (KW) 50Hz |
एसी-3 | 220 वोल्ट | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500 वी | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| एसी-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | एसी-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| एसी-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| एसी-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| यांत्रिक जीवनकाल (10000/बार) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| आकर्षित करना कॉइल कार्य वोल्टेज सहिष्णुता (एसी) | (85%~110%) Us +40°C | |||||||
| कॉइल बिजली की खपत को आकर्षित करना | रखरखाव (वीए) | 17 | 17 | 32 | 32 | 39 | 39 | |
| पिकअप ((VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| सहायक संपर्क पारंपरिक थर्मल धारा ((A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| सहायक संपर्क का नामित इन्सुलेशन वोल्टेज (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| सहायक संपर्क का नामित कार्य करंट (ए) | एसी-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220 वोल्ट | 6 | 6 | 6 | 6 | 6 | 6 | ||
| डीसी-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220 वोल्ट | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
कार्य और स्थापना की स्थितिः
* परिवेश का वायु तापमान: -5°C-+40°C और 24 घंटे के भीतर औसत +35°C से अधिक नहीं;
* ऊंचाईः ≤ 2000 मीटर;
* एयर कंडीशनरः जब उच्चतम तापमान +40°C होता है, तो हवा का सापेक्ष आर्द्रता 50% तक नहीं होता है, लेकिन निम्न तापमान पर उच्च आर्द्रता की अनुमति है। जैसे, 90% आर्द्रता 20°C पर।कम तापमान पर कंडेनसेट ओस पर विचार किया जाना चाहिए;
* प्रदूषण की डिग्रीः वर्ग 3
* स्थापना श्रेणीः III
* सुरक्षा की डिग्रीः IP20
* स्थापना की स्थितिः स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच ढलान कोण ± 5°C से अधिक नहीं होना चाहिए
* टक्कर और कंपन: संपर्ककर्ता को बिना किसी स्पष्ट कंपन, टक्कर और कंपन के स्थापित किया जाना चाहिए और ऐसी परिस्थितियों में काम करना चाहिए।
संरचना की विशेषता:
* छोटी मात्रा, हल्के वजन की विशेषता, आर्किंग कक्ष बंद है, छोटी इलेक्ट्रिक आर्किंग दूरी
* आर्क बुझाने का निर्माण उपन्यास है, संपर्कों का घर्षण छोटा है, लंबे विद्युत जीवन के साथ
* चुंबक के संचालन में कई फायदे हैं जैसे कि अच्छी विश्वसनीयता, प्रभाव प्रतिरोधी, थकान आदि महत्वपूर्ण फायदे
* संपर्क में सामान्य खुले और बंद सहायक संपर्क की दो जोड़ी है, इसके अतिरिक्त इसे अधिक सहायक संपर्क लगाया जा सकता है
* शिकंजा के साथ कसने को छोड़कर, संपर्ककर्ता 35 मिमी लंबी मानक स्थापना रेल के साथ कस सकता है
उपस्थिति और स्थापना आयाम:
स्थापना का आयाम:
| प्रकार | अधिकतम | B अधिकतम | C अधिकतम | अ | b | 🙏 |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
