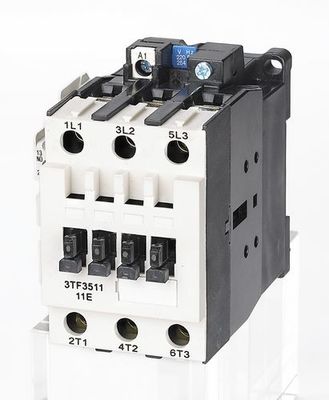

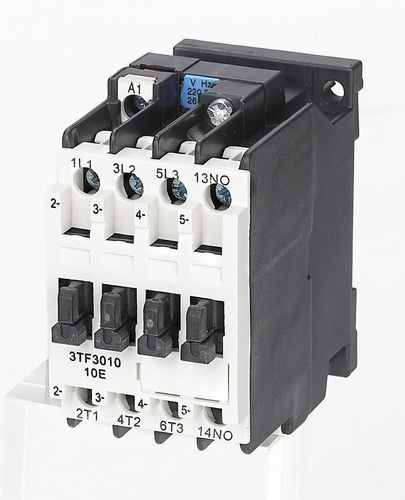

20A, 30A, 55A 3 डंडे 220V एसी संपर्ककर्ता
आवेदन:
एसएफसी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) रेटेड वोल्टेज 690V एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, रेटेड इन्सुलेशन वोल्टेज 690V, और रेटेड वर्तमान में रेटेड काम वोल्टेज 380V पर 9A से 475A तक। एसी -3 एप्लिकेशन प्रकार, और लंबी दूरी के कनेक्शन और सर्किट को तोड़ने के लिए उपयोग किया जाता है।एसी मोटर को बार-बार शुरू करने और नियंत्रित करने के लिए कॉन्टैक्टर उपयुक्त है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
प्रकार | एसएफसी30 | एसएफसी31 | एसएफसी32 | एसएफसी33 | एसएफसी34 | एसएफसी35 | ||
रेटेड हीटिंग वर्तमान (ए) | 20 | 20 | 30 | 30 | 55 | 55 | ||
रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | |||||||
रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | |||||||
रेटेड बनाने की क्षमता | 10le | |||||||
रेटेड तोड़ने की क्षमता | 8LE | |||||||
डंडे | 3 | |||||||
सहायक संपर्क | गैर सी | गैर सी | नहीं+एनसी | नहीं+एनसी | नहीं+एनसी | नहीं+एनसी | ||
शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 72 | 96 | 128 | 176 | 256 | 304 | |
रेटेड काम कर रहे वर्तमान (ए) |
380V | एसी-3 | 9 | 12 | 16 | 22 | 32 | 38 |
एसी-4 | 3.3 | 4.3 | 7.7 | 8.5 | 15.6 | 18.5 | ||
नियंत्रित मोटर शक्ति (किलोवाट) 50 हर्ट्ज |
एसी-3 | 220V | 2.4 | 3.3 | 4 | 5.5 | 8.5 | 1 1 |
380V | 4 | 5.5 | 7.5 | 1 1 | 15 | 18.5 | ||
500V | 5.5 | 7.5 | 9 | 1 1 | 21 | 25 | ||
660V | 5.5 | 7.5 | 1 1 | 1 1 | 23 | 23 | ||
एसी-4 | 380V | 1.4 | 1.9 | 3.5 | 4 | 7.5 | 9 | |
660V | 2.4 | 3.3 | 6 | 6.6 | 13 | 15.5 | ||
ऑपरेशन आवृत्ति (समय / घंटा) | एसी-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
एसी-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
विद्युत जीवन (10000/बार) | एसी-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
एसी-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
यांत्रिक जीवन (10000/बार) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
कॉइल वर्किंग वोल्टेज टॉलरेंस (एसी) को आकर्षित करना | (85% ~110%) हमें + 40 ℃ | |||||||
कुंडल बिजली की खपत को आकर्षित करना | रखना (वीए) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
पिक-अप (वीए) | 68 | 68 | 68 | 68 | 101 | 101 | ||
सहायक संपर्क पारंपरिक थर्मल करंट (ए) | 10 | 10 | 10 | 10 | 10 | 10 | ||
सहायक संपर्क रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | 690 | 690 | 690 | 690 | 690 | ||
सहायक संपर्क रेटेड काम कर रहे वर्तमान (ए) | एसी-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
डीसी-13 | 110V | 0.9 | 0.9 | 1.14 | 1.14 | 1.14 | 1.14 | |
220V | 0.45 | 0.45 | 0.48 | 0.48 | 0.48 | 0.48 |
कार्य और स्थापना की स्थिति:
♦ परिवेश हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
ऊंचाई: ≤ 2000m;
हवा की स्थिति: जब उच्चतम तापमान +40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं होती है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति होती है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
♦सुरक्षा डिग्री: IP20
स्थापना की स्थिति: स्थापना पक्ष और लंबवत पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
प्रभाव और कंपन: बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में संपर्ककर्ता को स्थापित और संचालित किया जाना चाहिए।
संरचना विशेषता:
बिजली के झटके के खिलाफ सुरक्षा डिजाइन, अधिक सुरक्षित और विश्वसनीय
छोटी मात्रा, हल्के वजन, आर्किंग चैंबर की विशेषता संलग्न है, छोटी इलेक्ट्रिक आर्किंग दूरी
चाप बुझाने वाला निर्माण उपन्यास है, संपर्कों का घर्षण छोटा है, एक लंबे विद्युत जीवन के साथ
♦ चुंबक का संचालन जो कई फायदे जैसे अच्छी विश्वसनीयता, प्रतिरोधी प्रभाव, थकान और इतने पर महत्वपूर्ण फायदे
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
प्रकार | एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
एसएफसी30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
एसएफसी31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
एसएफसी32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
एसएफसी33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
एसएफसी34 | 56 | 105 | 110 | 45 | 75 | 5 |
एसएफसी35 | 56 | 105 | 110 | 45 | 75 | 5 |
