| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | एससी1-09～18， एससी1-25～32 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| रेटेड हीटिंग वर्तमान: | 20ए，25ए,32ए,40ए | रेटेड इन्सुलेशन वोल्टेज: | 220V,400V,690V |
|---|---|---|---|
| डंडे: | 3 | मानक: | आईईसी60947-4-1, जीबी14048.4 |
| सहायक संपर्क: | 1NO+1NC | तार: | एसी |
| प्रदुषण का स्तर: | कक्षा 3 | ऑपरेशन रेंज: | -5 ℃ ～ +40 ℃ |
| प्रमुखता देना: | सीई प्रमाणित 3 पोल एसी संपर्ककर्ता,3 पोल एसी संपर्ककर्ता 690Vac,सीई 40 amp 3 पोल संपर्ककर्ता |
||

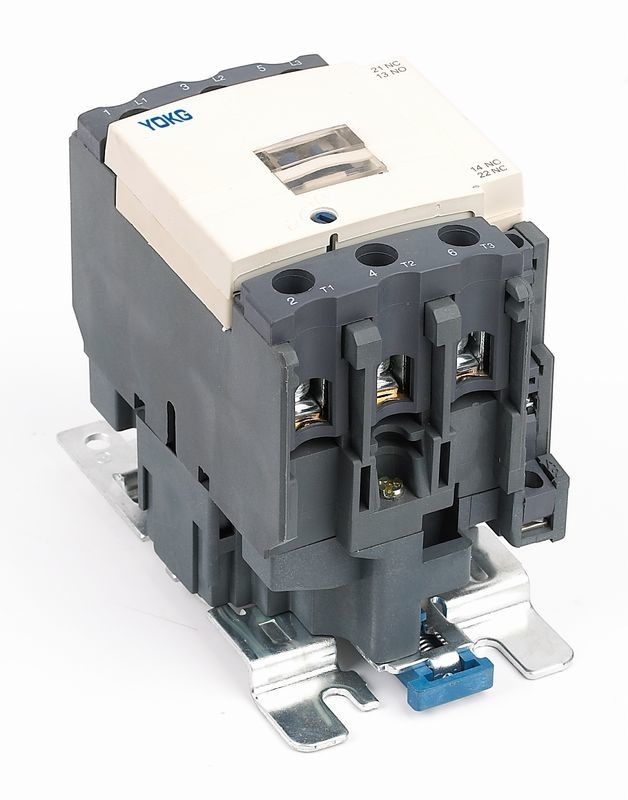

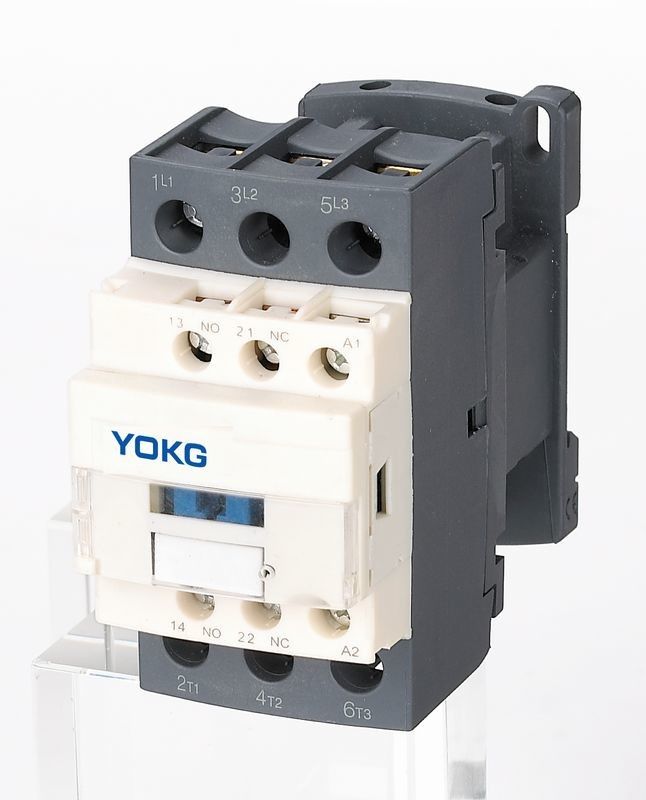

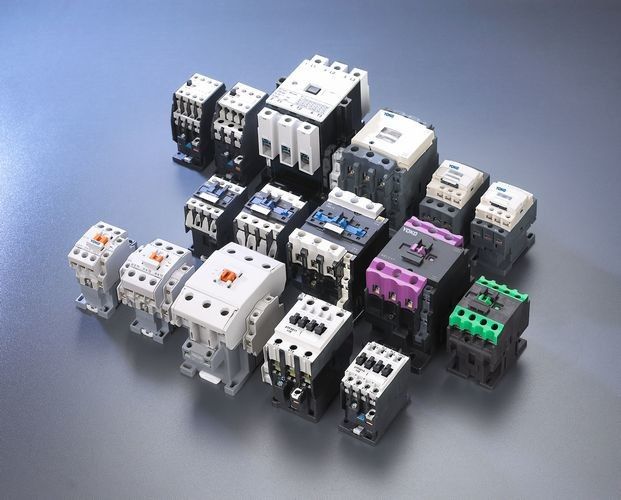

सीई प्रमाणित 3 पोल एसी संपर्ककर्ता 20A 32amp 40A 220V 690Vac . में
आवेदन:
एसी मोटर बनाने, तोड़ने, बार-बार शुरू करने और नियंत्रित करने के लिए एससी 1 श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे वर्तमान में 95 ए तक रेट किया गया है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
कार्य और स्थापना की स्थिति:
♦ परिवेश हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
ऊंचाई: ≤ 2000m;
हवा की स्थिति: जब उच्चतम तापमान +40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं होती है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति होती है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
♦सुरक्षा डिग्री: IP20
स्थापना की स्थिति: स्थापना पक्ष और लंबवत पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
प्रभाव और कंपन: बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में संपर्ककर्ता को स्थापित और संचालित किया जाना चाहिए।
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी1-09 | एससी1-12 | एससी1-18 | एससी1-25 | एससी1-32 | ||
| रेटेड हीटिंग वर्तमान (ए) | 20 | 20 | 25 | 32 | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||||||
| रेटेड बनाने की क्षमता | 10le | ||||||
| रेटेड तोड़ने की क्षमता | 8LE | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 72 | 96 | 144 | 200 | 256 | |
| एसी-3 रेटेड काम कर रहे वर्तमान (ए) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6.5 | 8.9 | 12 | 18 | 22 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380V/400V | 4 | 5.5 | 7.5 | 1 1 | 15 | ||
| 660V/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | 1200 | 600 | ||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी -3 विद्युत जीवन (10000 / बार) | 100 | 100 | 100 | 100 | 80 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | RT16-32 | आरटी16-40 | RT16-50 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12～480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ～110%) हमें + 40 ℃ | |||||
| जारी | (20% ～75%) हमें -5 ℃ | ||||||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 70 | 110 | ||||
| रखना | 8 | 1 1 | |||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 2～3 | 3～4 | |||||
| सक्रियण समय (एमएस) | बंद करे | 12～35 | |||||
| टूटना | 5～20 | ||||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1.5～6 | 1.5～10 | 2.5～10 |
| 2 लाठी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1～6 | 1～6 | 1～10 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1/4 | 1/4 | 1.5～6 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 1.5～10 | |
| 2 लाठी | 1/4 | 1/4 | 1.5～6 | 1.5～6 | 2.5～10 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 4 | |||||
| कस बन्धन टोक़ (एनएम) | 0.8 | 1.2 | |||||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||||||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||||||
संरचना विशेषता:
धूल कवर डिजाइन के साथ, संपर्ककर्ता के पास बेहतर सुरक्षा, विश्वसनीयता की विशेषता है और यह सेवा जीवन को भी बढ़ा सकता है
इसे सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
इस श्रृंखला संपर्ककर्ता में छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि हैं;
संपर्ककर्ता को 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
♦ स्थापित करने के लिए स्क्रू का उपयोग करने के अलावा, संपर्ककर्ता को 35 मिमी (SC1-09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC1-40 ~ 95) की मानक स्थापना रेल के साथ कड़ा किया जा सकता है।
स्थापना आयाम:
| प्रकार | एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| एससी1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| एससी1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| एससी1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| एससी1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
