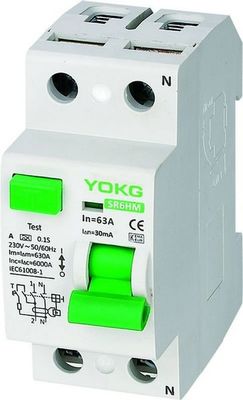

विद्युतचुंबकीय रिसाव रक्षक SR6HM 16-63A 2 पोल 4 पोल

इलेक्ट्रोमैग्नेटिक लीकेज प्रोटेक्टर SR6HM RCCB 16-63A 2P में, 4 पोल

समारोह:

विद्युत परिपथों को नियंत्रित करें

♦ अप्रत्यक्ष संपर्कों से लोगों की रक्षा करें और प्रत्यक्ष संपर्कों से अतिरिक्त सुरक्षा करें

इन्सुलेशन दोषों के कारण आग के खतरे से प्रतिष्ठानों की रक्षा करें

अवशिष्ट वर्तमान सर्किट ब्रेकर का उपयोग आवास, तृतीयक क्षेत्र और उद्योग में किया जाता है

♦ 35 मिमी दीन-रेल स्थापना का समर्थन करें

चयन:

डिटेक्टेबल वेव फॉर्म

♦एसी प्रकार

आरसीसीबी जो ट्रिपिंग अवशिष्ट साइनसॉइडल प्रत्यावर्ती धाराओं के लिए सुनिश्चित की जाती है, चाहे अचानक लागू हो या धीरे-धीरे बढ़ रही हो, प्रतीक

एक प्रकार

आरसीसीबी जिसके लिए अवशिष्ट साइनसॉइडल प्रत्यावर्ती धाराओं और अवशिष्ट स्पंदनशील प्रत्यक्ष धाराओं के लिए ट्रिपिंग सुनिश्चित की गई, चाहे अचानक लागू हो या धीमी गति से बढ़ रहा हो, प्रतीक

ट्रिपिंग संवेदनशीलता:

♦ 30 एमए - सीधे संपर्क के खिलाफ अतिरिक्त सुरक्षा

♦ 100mA - अप्रत्यक्ष संपर्कों से सुरक्षा प्रदान करने के लिए In＜50/R सूत्र के अनुसार पृथ्वी प्रणाली के साथ समन्वयित

300mA, अप्रत्यक्ष संपर्कों से सुरक्षा, साथ ही हम आग का खतरा

ट्रिपिंग समय:

तात्कालिक

यह तात्कालिक ट्रिपिंग सुनिश्चित करता है (बिना समय की देरी के)

कम समय की देरी

यह किसी भी ट्रिपिंग को कम से कम 10ms . सुनिश्चित करता है

चयनात्मक

यह डाउनस्ट्रीम में रखे गैर-चयनात्मक आरसीडी के साथ पूर्ण भेदभाव सुनिश्चित करता है

कनेक्शन आरेख:

वितरण रेखा का आरेख:

डिवाइस:

विशेष विवरण:
