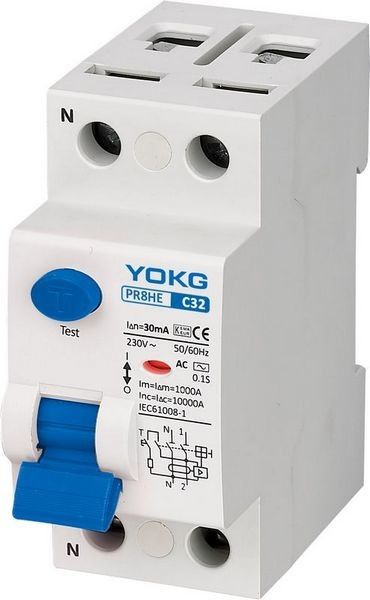

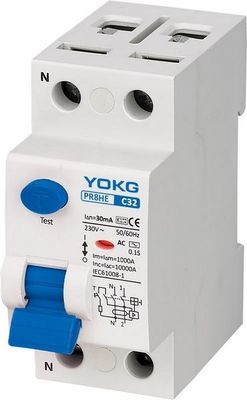

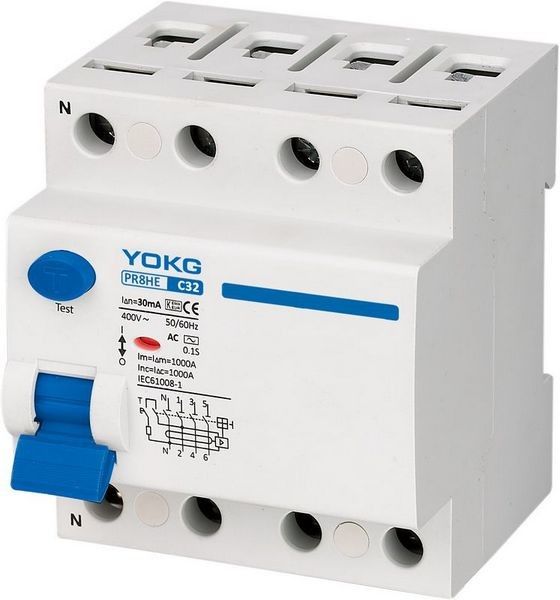

10kA रिसाव रक्षक PR8HE 2P 4 डंडे RCBO घरेलू सर्किट ब्रेकर
समारोह:
विद्युत परिपथों को नियंत्रित करें
♦ अप्रत्यक्ष संपर्कों से लोगों की रक्षा करें और प्रत्यक्ष संपर्कों से अतिरिक्त सुरक्षा करें
इन्सुलेशन दोषों के कारण आग के खतरे से प्रतिष्ठानों की रक्षा करें
अवशिष्ट वर्तमान सर्किट ब्रेकर का उपयोग आवास, तृतीयक क्षेत्र और उद्योग में किया जाता है
♦ 35 मिमी दीन-रेल स्थापना का समर्थन करें
विशेष विवरण:
| डंडे | 2पी,4पी |
| विद्युत विशिष्टता | |
| रेटेड वर्तमान (ए) में | 16-100ए |
| रेटेड काम कर रहे वोल्टेज (वी) यूई | 2पी:230, 4पी:400 |
| रेटेड इन्सुलेट वोल्टेज (वी) यूआई | 500 |
| आवेग वोल्टेज (केवी) का सामना करता है | 6 |
| रेटेड शॉर्ट सर्किट ब्रेकिंग क्षमता (kA) Inc/I△n | 10 |
| रेटेड अवशिष्ट वर्तमान (एमए) I△n | 10,30,100,300 |
| रेटेड अवशिष्ट बनाने और तोड़ने की क्षमता (ए) I△m | 1000 |
| अवशिष्ट वर्तमान कार्य प्रकार | एसी, एसी + एस, ए |
| अवशिष्ट वर्तमान सुरक्षा प्रकार | इलेक्ट्रोनिक |
| ढांकता हुआ परीक्षण वोल्टेज (केवी) | 2.5 |
| सेवा जीवन यांत्रिक मानक मूल्य | 4000 |
| (ओसी) विद्युत मानक मूल्य | 2000 |
| नियंत्रण और संकेत | |
| शंट रिलीज (SHT) | कोई नहीं |
| अंडरवोल्टेज रिलीज (यूवीटी) | कोई नहीं |
| सहायक संपर्क (औक्स) | कोई नहीं |
| संपर्क स्थिति संकेतक | कोई नहीं |
| दोष संकेत | चूक जाना |
| कनेक्शन और स्थापना | |
| परिवेश का तापमान (दैनिक औसत 35℃ के साथ) | -5 ℃ ～ + 40 ℃ |
| सुरक्षा डिग्री सभी पक्षों | आईपी40 |
| कनेक्शन टर्मिनल | आईपी20 |
| तार (एम㎡) | 35 |
| बसबार (एम㎡) | 35 |
| बढ़ते | केबल/बसबार |
| थर्मल तत्व की स्थापना के लिए संदर्भ तापमान | 30 |
| प्रदुषण का स्तर | 2 |
| भंडारण तापमान (℃) | -25 ℃ ～ + 70 ℃ |
| संबंध | शीर्ष |
| आयाम (मिमी) ए (2 पी / 4 पी) | 36/72 |
| बी(2पी/4पी) | 84/84 |
| सी(2पी/4पी) | 79.5/79.5 |
चयन:
डिटेक्टेबल वेव फॉर्म
♦एसी प्रकार
एक प्रकार
आरसीसीबी जिसके लिए अवशिष्ट साइनसॉइडल प्रत्यावर्ती धाराओं और अवशिष्ट स्पंदनशील प्रत्यक्ष धाराओं के लिए ट्रिपिंग सुनिश्चित की गई, चाहे अचानक लागू हो या धीमी गति से बढ़ रहा हो, प्रतीक
ट्रिपिंग संवेदनशीलता:
♦ 30 एमए - सीधे संपर्क के खिलाफ अतिरिक्त सुरक्षा
♦ 100mA - अप्रत्यक्ष संपर्कों से सुरक्षा प्रदान करने के लिए In＜50/R सूत्र के अनुसार पृथ्वी प्रणाली के साथ समन्वयित
300mA, अप्रत्यक्ष संपर्कों से सुरक्षा, साथ ही हम आग का खतरा
ट्रिपिंग समय:
तात्कालिक
यह तात्कालिक ट्रिपिंग सुनिश्चित करता है (बिना समय की देरी के)
कम समय की देरी
यह किसी भी ट्रिपिंग को कम से कम 10ms . सुनिश्चित करता है
चयनात्मक
यह डाउनस्ट्रीम में रखे गैर-चयनात्मक आरसीडी के साथ पूर्ण भेदभाव सुनिश्चित करता है
कनेक्शन आरेख:
वितरण रेखा का आरेख:
