| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE, KEMA |
| मॉडल संख्या: | PR8NM |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग या ग्राहक की मांग के अनुसार |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| प्रोडक्ट का नाम: | रिसाव रक्षक, आरसीबीओ | एम्पेयर: | 16-100ए |
|---|---|---|---|
| रेटेड वोल्टेज: | 230V, 400V एसी | रेटेड अवशिष्ट वर्तमान: | 10mA, 30mA, 100mA, 300mA |
| सुरक्षा प्रकार: | विद्युतचुंबकीय | डंडे: | 2पी,4पी |
| अवशिष्ट वर्तमान कार्य प्रकार: | एसी, एसी+एस, ए, ए+एस | टर्मिनल कनेक्शन प्रकार: | केबल, बसबार |
| प्रमुखता देना: | इलेक्ट्रोमैग्नेटिक सर्किट ब्रेकर 6kA,100A सर्किट ब्रेकर RCBO,6kA 100 amp RCBO |
||

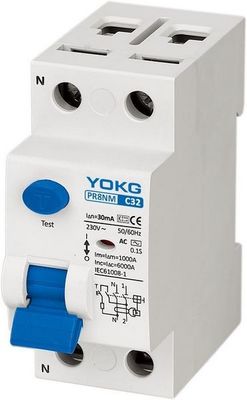

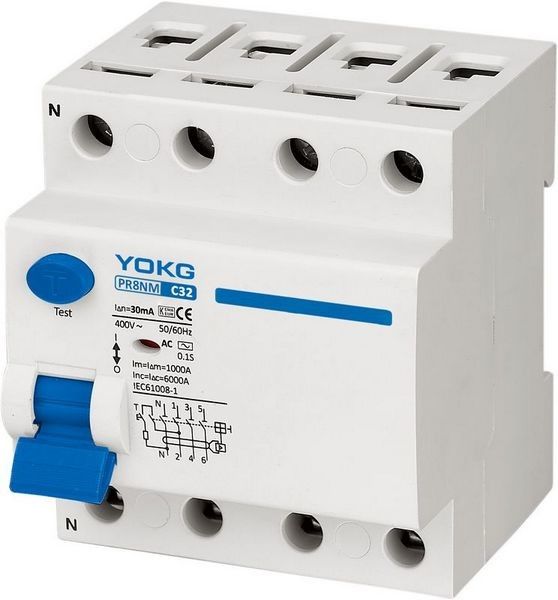

विद्युतचुंबकीय रिसाव रक्षक PR8NM 6kA RCBO 16-100A सर्किट ब्रेकर
इलेक्ट्रोमैग्नेटिक सर्किट ब्रेकर में निम्नलिखित फायदे हैं:
1. इलेक्ट्रिक सर्किट को नियंत्रित करें
2. अप्रत्यक्ष संपर्कों से लोगों की रक्षा करें और प्रत्यक्ष संपर्कों से अतिरिक्त सुरक्षा करें
3. इन्सुलेशन दोषों के कारण आग के खतरे के खिलाफ प्रतिष्ठानों की रक्षा करें
4. अवशिष्ट वर्तमान सर्किट ब्रेकर का उपयोग आवास, तृतीयक क्षेत्र और उद्योग में किया जाता है
5. समर्थन 35 मिमी दीन-रेल स्थापना
ट्रिपिंग संवेदनशीलता:
♦ 30 एमए - सीधे संपर्क के खिलाफ अतिरिक्त सुरक्षा
♦ 100mA - अप्रत्यक्ष संपर्कों से सुरक्षा प्रदान करने के लिए In＜50/R सूत्र के अनुसार पृथ्वी प्रणाली के साथ समन्वयित
300mA, अप्रत्यक्ष संपर्कों से सुरक्षा, साथ ही हम आग का खतरा
विशेष विवरण:
| डंडे | 2पी,4पी |
| विद्युत विशिष्टता | |
| रेटेड वर्तमान (ए) में | 16-100ए |
| रेटेड काम कर रहे वोल्टेज (वी) यूई | 2पी:230, 4पी:400 |
| रेटेड इन्सुलेट वोल्टेज (वी) यूआई | 500 |
| आवेग वोल्टेज (केवी) का सामना करता है | 6 |
| रेटेड शॉर्ट सर्किट ब्रेकिंग क्षमता (kA) Inc/I△n | 6 |
| रेटेड अवशिष्ट वर्तमान (एमए) I△n | 10,30,100,300 |
| रेटेड अवशिष्ट बनाने और तोड़ने की क्षमता (ए) I△m | 1000 |
| अवशिष्ट वर्तमान कार्य प्रकार | एसी, एसी + एस, ए, ए + एस |
| अवशिष्ट वर्तमान सुरक्षा प्रकार | विद्युतचुंबकीय |
| ढांकता हुआ परीक्षण वोल्टेज (केवी) | 2.5 |
| सेवा जीवन यांत्रिक मानक मूल्य | 4000 |
| (ओसी) विद्युत मानक मूल्य | 2000 |
| नियंत्रण और संकेत | |
| शंट रिलीज (SHT) | कोई नहीं |
| अंडरवोल्टेज रिलीज (यूवीटी) | कोई नहीं |
| सहायक संपर्क (औक्स) | कोई नहीं |
| संपर्क स्थिति संकेतक | कोई नहीं |
| दोष संकेत | चूक जाना |
| कनेक्शन और स्थापना | |
| परिवेश का तापमान (दैनिक औसत 35℃ के साथ) | -5 ℃ ～ + 40 ℃ |
| सुरक्षा डिग्री सभी पक्षों | आईपी40 |
| कनेक्शन टर्मिनल | आईपी20 |
| तार (एम㎡) | 35 |
| बसबार (एम㎡) | 35 |
| बढ़ते | केबल/बसबार |
| थर्मल तत्व की स्थापना के लिए संदर्भ तापमान | 30 |
| प्रदुषण का स्तर | 2 |
| भंडारण तापमान (℃) | -25 ℃ ～ + 70 ℃ |
| संबंध | शीर्ष |
| आयाम (मिमी) ए (2 पी / 4 पी) | 36/72 |
| बी(2पी/4पी) | 84/84 |
| सी(2पी/4पी) | 79.5/79.5 |
चयन:
डिटेक्टेबल वेव फॉर्म
♦एसी प्रकार
एक प्रकार
आरसीसीबी जिसके लिए अवशिष्ट साइनसॉइडल प्रत्यावर्ती धाराओं और अवशिष्ट स्पंदनशील प्रत्यक्ष धाराओं के लिए ट्रिपिंग सुनिश्चित की गई, चाहे अचानक लागू हो या धीमी गति से बढ़ रहा हो, प्रतीक
ट्रिपिंग समय:
तात्कालिक:तत्काल ट्रिपिंग सुनिश्चित की जा सकती है (बिना समय की देरी के)
कम समय की देरी:किसी भी ट्रिपिंग को कम से कम 10ms . सुनिश्चित किया जा सकता है
चयनात्मक:एक गैर-चयनात्मक आरसीडी के साथ कुल भेदभाव डाउनस्ट्रीम रखा गया है।
कनेक्शन आरेख:
वितरण रेखा का आरेख:
