उत्पाद विवरण:
|
| मुख्य सर्किट रेटिंग वोल्टेज: | 36V से 440V | इंस्टालेशन: | रेल या पेंच |
|---|---|---|---|
| आवृत्ति: | एसी 50/60 हर्ट्ज | रंग: | काला और सफेद |
| ध्रुवों की संख्या: | 3 | अवस्था: | 3 |
| हाई लाइट: | D40 एसी संपर्ककर्ता 3 चरण,कुंडल एसी चुंबकीय संपर्ककर्ता,220V 9A एसी इलेक्ट्रिक संपर्ककर्ता |
||

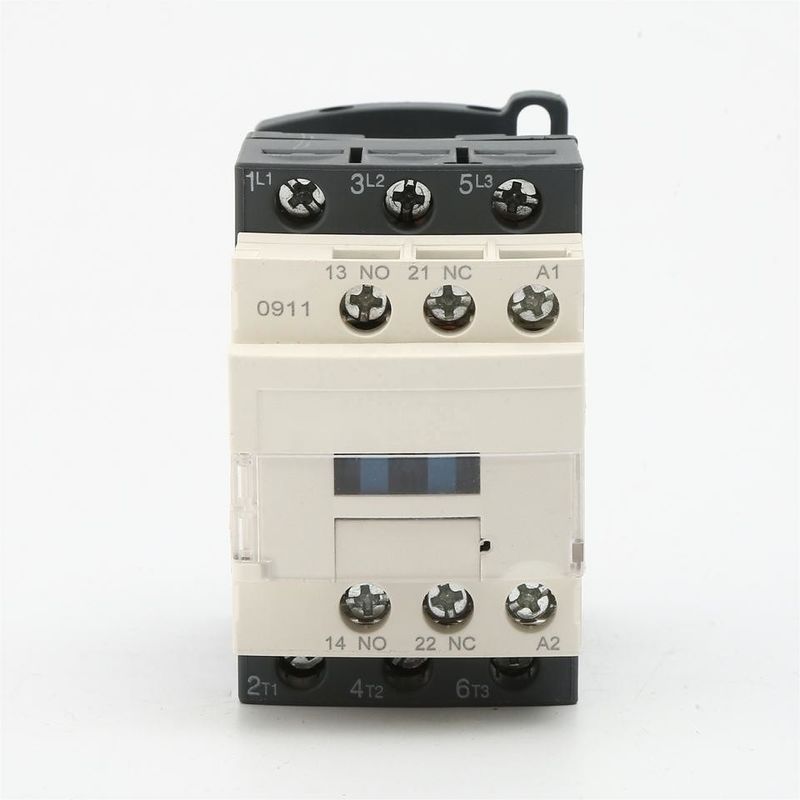

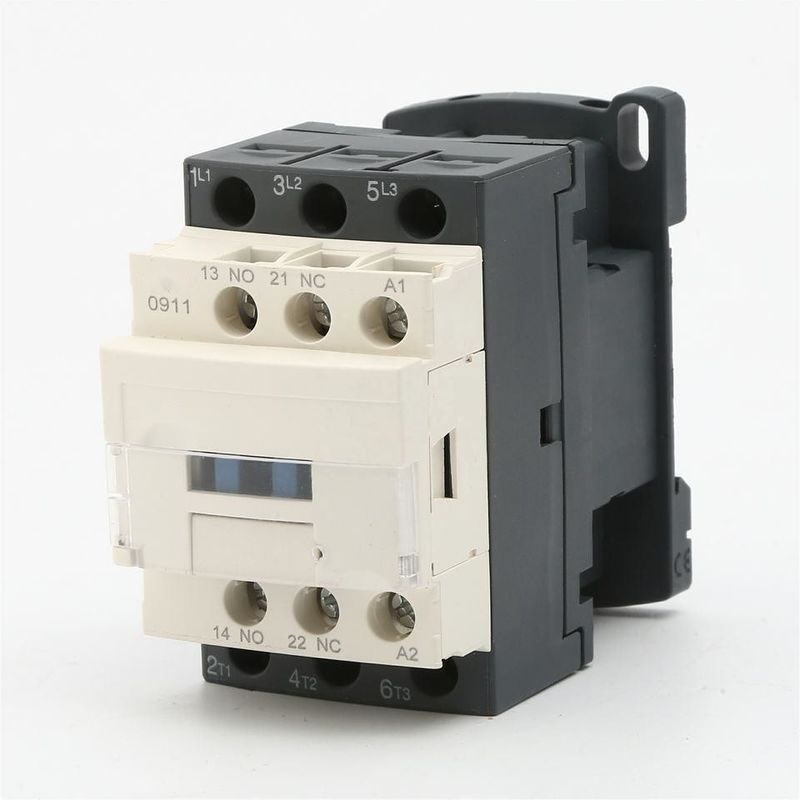

LC1 D09 D18 D32 D40 AC कांटेक्टर 3 फेज़ 220V 9A 380V कॉइल एसी मैग्नेटिक कॉन्टैक्टर
सामान्य विवरण:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| रेटेड हीटिंग चालू (ए) | 20 | 20 | 25 | 32 | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज (केवी) का सामना | 6 | ||||||
| रेटेड बनाने की क्षमता | 10ली | ||||||
| रेटेड तोड़ने की क्षमता | 8ले | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| कम समय का सामना वर्तमान (ए) | 10एस | 72 | 96 | 144 | 200 | 256 | |
| एसी-3 रेटेड वर्किंग करंट (A) |
220 वी / 230 वी | 9 | 12 | 18 | 25 | 32 | |
| 380 वी / 400 वी | 9 | 12 | 18 | 25 | 32 | ||
| 660 वी / 690 वी | 6.5 | 8.9 | 12 | 18 | 22 | ||
| चरण 3 की एसी-3 क्षमता स्क्विरेल-केज मोटर (AC-3) KW |
220 वी / 230 वी | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380 वी / 400 वी | 4 | 5.5 | 7.5 | 1 1 | 15 | ||
| 660 वी / 690 वी | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ऑपरेशन आवृत्ति (बार / घंटा) | विद्युत जीवन | 1200 | 600 | ||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी-3 विद्युत जीवन (10000/बार) | 100 | 100 | 100 | 100 | 80 | ||
| यांत्रिक जीवन (10000 / बार) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12 ~ 480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हम + 40 ℃ | |||||
| जारी | (20% ~ 75%) हमें -5 ℃ | ||||||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 70 | 110 | ||||
| रखना | 8 | 1 1 | |||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 2 ~ 3 | 3 ~ 4 | |||||
| सक्रियण समय (एमएस) | बंद करना | 12 ~ 35 | |||||
| टूटना | 5 ~ 20 | ||||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 10 | 2.5 ~ 10 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 6 | 1 ~ 6 | 1 ~ 10 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 1.5 ~ 10 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| बन्धन पेंच आकार | एम3.5 | एम 4 | |||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | 1.2 | |||||
| कंट्रोल लूप वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| बन्धन पेंच आकार | एम3.5 | ||||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | ||||||
सूरत और स्थापना आयाम:
स्थापना आयाम:
| टाइप | एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | ∅ |
| SC1-09 ~ 18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25 ~ 32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40 ~ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 ~ 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
सामान्य प्रश्न:
1. पूछताछ भेजने के बाद जवाब मिलने में कितना समय लगता है?
हम सप्ताहांत या छुट्टियों पर भी 24 घंटे के भीतर जवाब देंगे।
2. क्या OEM/ODM पैक उपलब्ध है?
हाँ, OEM/ODM पैक स्वागत है।हम OEM / ODM काम पर पेशेवर हैं।
3. अगर हम परीक्षण करना चाहते हैं तो क्या आप नमूने पेश करते हैं?
हाँ, हम नि: शुल्क नमूने की पेशकश कर सकते हैं, लेकिन आपको शिपिंग लागत वहन करनी चाहिए।
4. क्या आपके पास उत्पादों के लिए निरीक्षण प्रक्रियाएं हैं?
पैकिंग से पहले हमारे उत्पाद 100% आत्म-निरीक्षण और परीक्षण।
5. आदेश के वितरण समय के बारे में कैसे?
जमा होने के 15-20 दिन बाद।
