उत्पाद विवरण:
|
| रेटेड हीटिंग वर्तमान: | 60ए, 80ए | रेटेड इन्सुलेशन वोल्टेज: | 690V |
|---|---|---|---|
| डंडे: | 3 | मानक: | आईईसी60947 |
| अतिरिक्त संपर्क: | गैर सी | तार: | एसी |
| रंग: | काला | प्रदूषण का स्तर: | कक्षा 3 |

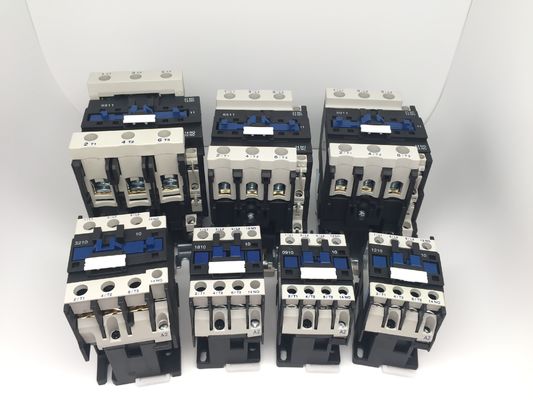

| हाई लाइट: | 110Vac एसी इलेक्ट्रिक संपर्ककर्ता डीपी,3 ध्रुव एसी इलेक्ट्रिक संपर्ककर्ता,110V निश्चित प्रयोजन संपर्ककर्ता: |
||

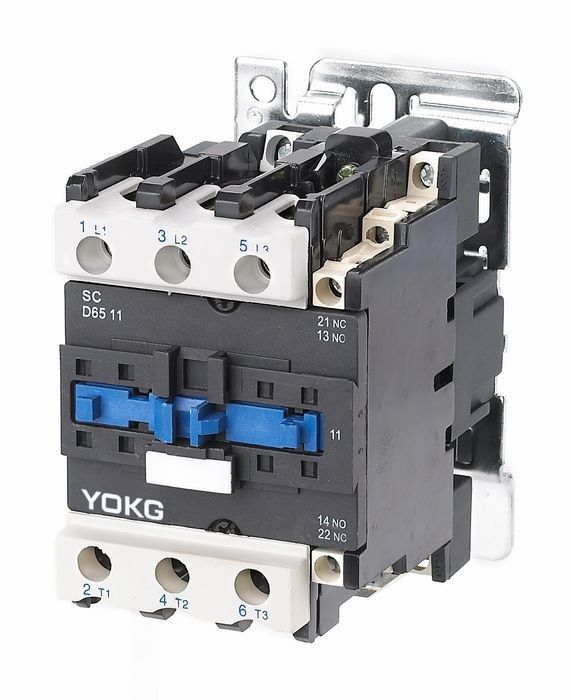

110Vac सिंगल पोल 4P विद्युत संपर्ककर्ता चुंबकीय एसी डीपी निश्चित प्रयोजन संपर्ककर्ता:
आवेदन:
एसी मोटर बनाने, तोड़ने, बार-बार शुरू करने और नियंत्रित करने के लिए एससी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे 95 ए तक वर्तमान में रेट किया गया है।थर्मल रिले के साथ, यह अधिभार सर्किट की सुरक्षा के लिए विद्युत चुम्बकीय स्टार्टर बन जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी40 | SC50 | एससी65 | ||
| रेटेड हीटिंग वर्तमान (ए) | 60 | 80 | 80 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | 690 | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | 6 | 6 | ||
| रेटेड बनाने की क्षमता | 10le | 10le | 10le | ||
| रेटेड तोड़ने की क्षमता | 8LE | 8LE | 8LE | ||
| डंडे | 3 | 3 | 3 | ||
| अतिरिक्त संपर्क | नहीं+एनसी | नहीं+एनसी | नहीं+एनसी | ||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 320 | 400 | 520 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 40 | 50 | 65 |
| एसी-4 | 18.5 | 24 | 28 | ||
| 660V | एसी-3 | 34 | 39 | 42 | |
| एसी-4 | 9 | 12 | 14 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V | 1 1 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | एसी-3 | 600 | 600 | 600 |
| एसी-4 | 300 | 300 | 300 | ||
| यांत्रिक जीवन | 3600 | 3600 | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 80 | 60 | 60 | |
| एसी-4 | 15 | 15 | 15 | ||
| यांत्रिक जीवन (10000/बार) | 800 | 800 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-63 | RT16-80 | RT16-80 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | 12~480 | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | (85% ~ 110%) हमें + 40 ℃ | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | (20% ~ 75%) हमें -5 ℃ | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 200 | 200 | 200 | |
| रखना | 20 | 20 | 20 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | कक्षा 3 | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 6~10 | 6~10 | 6~10 | ||
| सक्रियण समय (एमएस) | बंद करे | 20~25 | 20~25 | 20~25 | |
| तोड़ना | 8~15 | 8~15 | 8~15 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 लाठी | 2.5～10 | 2.5～10 | 2.5～10 | ||
| कठोर तार (㎟) | 1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | ||
| बन्धन पेंच आकार | एम8 | एम8 | एम8 | ||
| कस बन्धन टोक़ (एनएम) | 3.5 | 3.5 | 3.5 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 3.5 | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | 0.8 | 0.8 |
||
कार्य और स्थापना की स्थिति:
परिवेश हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
ऊंचाई: 2000m;
हवा की स्थिति: जब उच्चतम तापमान + 40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं होती है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति होती है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
सुरक्षा डिग्री: IP20
स्थापना की स्थिति: स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
प्रभाव और कंपन: बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में संपर्ककर्ता को स्थापित और संचालित किया जाना चाहिए।
संरचना विशेषता:
आवेदन: एसहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
विशेषता: छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि;
स्थापना: टीवह 35 मिमी (sc09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC40 ~ 95), या शिकंजा की मानक स्थापना रेल
संपर्ककर्ता को 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
