| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | एससी1-09, एससी1-12, एससी1-18, एससी1-25, एससी1-32 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| संपर्क की संख्या: | 3पी+एनसी+नहीं | मुख्य सर्किट रेटिंग वोल्टेज: | एसी 24V 48V 110V 220V 380V 440V |
|---|---|---|---|
| इंस्टालेशन: | रेल या पेंच | यूई: | एसी 24 36 110 220 380V |
| आवृत्ति: | एसी 50/60 हर्ट्ज | रंग: | काला और सफेद |
| प्रमुखता देना: | मोटर नियंत्रण एसी इलेक्ट्रिक संपर्ककर्ता,24 वी एसी इलेक्ट्रिक संपर्ककर्ता,60 हर्ट्ज एसी इलेक्ट्रिक संपर्ककर्ता |
||

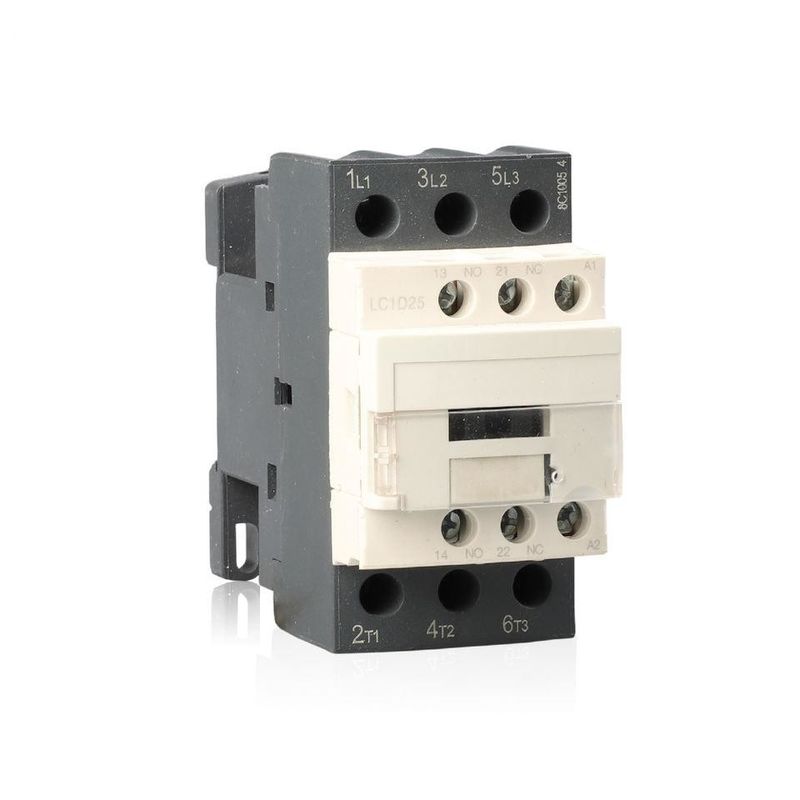

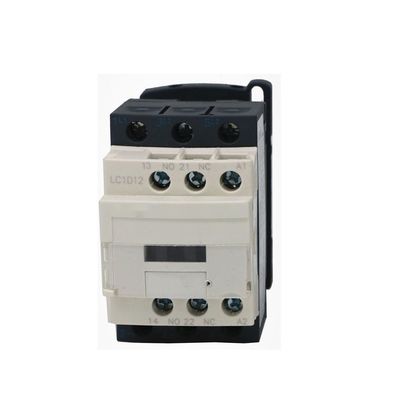

संपर्ककर्ताओं में मोटर नियंत्रण एसी संपर्ककर्ता 18A 3 चरण 24V 110V 220V 380V 50 60Hz कुंडल
सामान्य विवरण:
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| रेटेड हीटिंग चालू (ए) | 20 | 20 | 25 | 32 | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज (केवी) का सामना | 6 | ||||||
| रेटेड बनाने की क्षमता | 10ली | ||||||
| रेटेड तोड़ने की क्षमता | 8ले | ||||||
| डंडे | 3 | ||||||
| सहायक संपर्क | 1NO + 1NC | ||||||
| कम समय का सामना वर्तमान (ए) | 10एस | 72 | 96 | 144 | 200 | 256 | |
| एसी-3 रेटेड वर्किंग करंट (A) |
220 वी / 230 वी | 9 | 12 | 18 | 25 | 32 | |
| 380 वी / 400 वी | 9 | 12 | 18 | 25 | 32 | ||
| 660 वी / 690 वी | 6.5 | 8.9 | 12 | 18 | 22 | ||
| चरण 3 की एसी-3 क्षमता स्क्विरेल-केज मोटर (AC-3) KW |
220 वी / 230 वी | 2.2 | 3 | 4 | 5.5 | 7.5 | |
| 380 वी / 400 वी | 4 | 5.5 | 7.5 | 1 1 | 15 | ||
| 660 वी / 690 वी | 5.5 | 7.5 | 10 | 15 | 18.5 | ||
| ऑपरेशन आवृत्ति (बार / घंटा) | विद्युत जीवन | 1200 | 600 | ||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी-3 विद्युत जीवन (10000/बार) | 100 | 100 | 100 | 100 | 80 | ||
| यांत्रिक जीवन (10000 / बार) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12 ~ 480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हम + 40 ℃ | |||||
| जारी | (20% ~ 75%) हमें -5 ℃ | ||||||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 70 | 110 | ||||
| रखना | 8 | 1 1 | |||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 2 ~ 3 | 3 ~ 4 | |||||
| सक्रियण समय (एमएस) | बंद करना | 12 ~ 35 | |||||
| टूटना | 5 ~ 20 | ||||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 10 | 2.5 ~ 10 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 6 | 1 ~ 6 | 1 ~ 10 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 1.5 ~ 10 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1.5 ~ 6 | 1.5 ~ 6 | 2.5 ~ 10 | ||
| बन्धन पेंच आकार | एम3.5 | एम 4 | |||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | 1.2 | |||||
| कंट्रोल लूप वायरिंग | ठंड के बिना लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| ठंड के साथ लचीला तार प्रेसिंग टर्मिनल (㎟) |
1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | 1 ~ 2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
| 2 डंडे | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
| बन्धन पेंच आकार | एम3.5 | ||||||
| कसने बन्धन टोक़ (एनएम) | 0.8 | ||||||
सूरत और स्थापना आयाम:
स्थापना आयाम:
| टाइप | एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | ∅ |
| SC1-09 ~ 18 | 45 | 77 | 86 | 35 | 50/60 | 4.5 |
| SC1-25 ~ 32 | 45 | 85 | 92 | 35 | 60/70 | 4.5 |
| SC1-40 ~ 65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| SC1-80 ~ 95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
सामान्य प्रश्न:
1. पूछताछ भेजने के बाद जवाब मिलने में कितना समय लगता है?
हम सप्ताहांत या छुट्टियों पर भी 24 घंटे के भीतर जवाब देंगे।
2. क्या OEM/ODM पैक उपलब्ध है?
हाँ, OEM/ODM पैक स्वागत है।हम OEM / ODM काम पर पेशेवर हैं।
3. अगर हम परीक्षण करना चाहते हैं तो क्या आप नमूने पेश करते हैं?
हाँ।हमें लगता है कि थोक आदेश के लिए नमूने बहुत महत्वपूर्ण हैं।हम नमूने भेज सकते हैं।
