| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | 3TF50 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| प्रोडक्ट का नाम: | एसी चुंबकीय संपर्ककर्ता | पोल की संख्या: | 3 |
|---|---|---|---|
| चरण: | 3 | रेटेड वोल्टेज: | 24V-690V |
| मुख्य परिपथ रेटिंग वर्तमान: | 9ए-630ए | मानक: | आईईसी60947-4-1 |
| प्रमुखता देना: | एसी विद्युत चुंबकीय संपर्ककर्ता,सीजेएक्स 1 श्रृंखला एसी विद्युत संपर्ककर्ता,220 वी एसी विद्युत संपर्ककर्ता: |
||

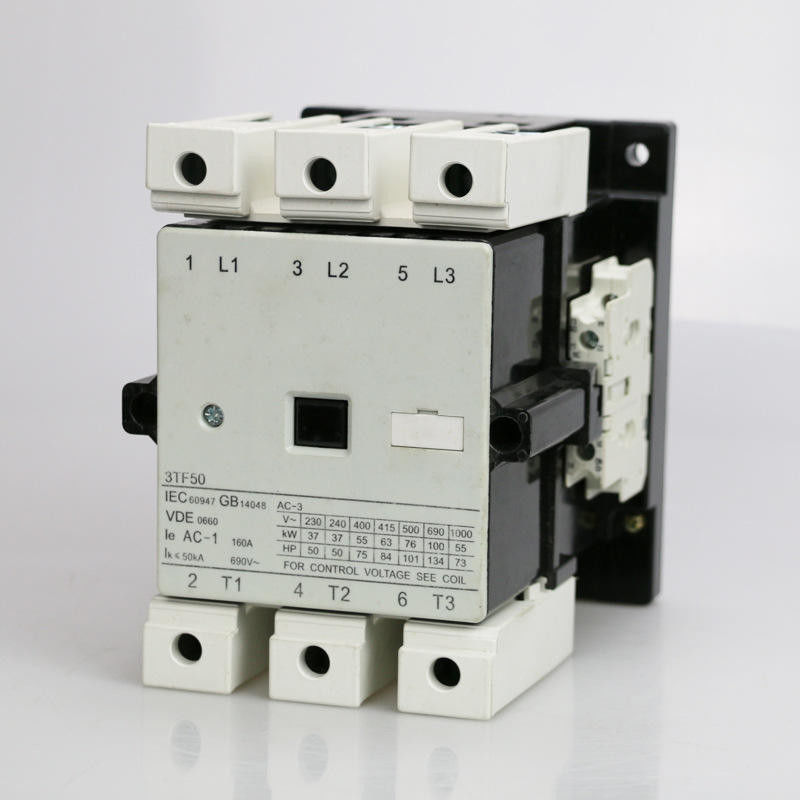

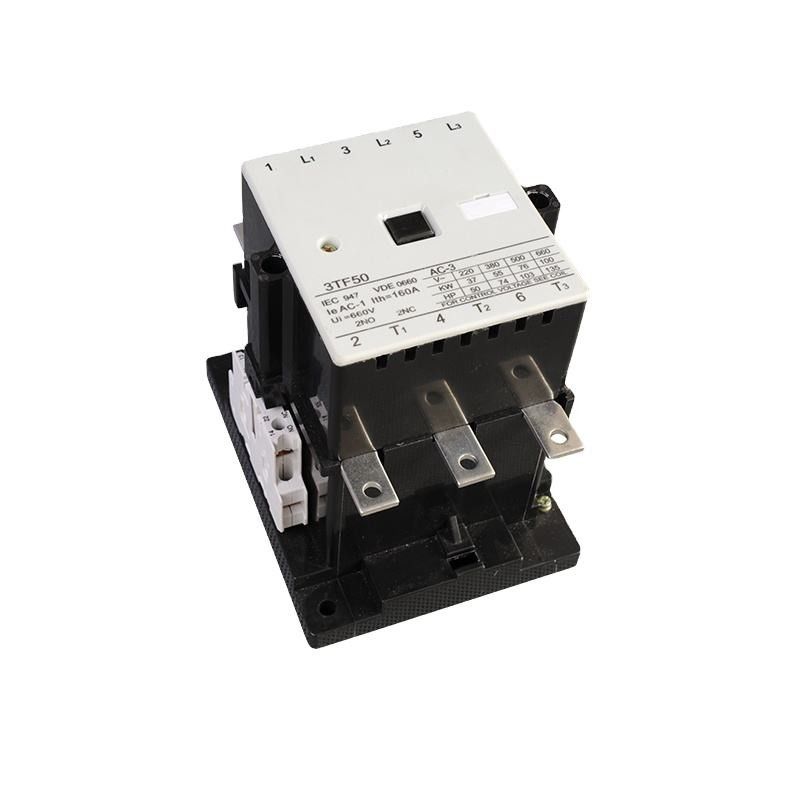

CJX1 सीरीज 160A 24V 48V 110V 220V 380V एसी इलेक्ट्रिकल मैग्नेटिक कॉन्टैक्टर
आवेदन:
3TF सीरीज एसी कॉन्टैक्टर एसी 50/60 हर्ट्ज, रेटेड ऑपरेशनल वोल्टेज 660V तक के इलेक्ट्रिकल सिस्टम में उपयुक्त हैं। एसी-3 उपयोग में, रेटेड ऑपरेशनल वोल्टेज 380V तक, रेटेड ऑपरेशनल करंट 630A तक दूरस्थ मोटर या सिस्टम को बनाने या तोड़ने के लिए। वे उपयुक्त थर्मल ओवरलोड या फेज-फेल्योर के साथ इलेक्ट्रोमैग्नेटिक स्टार्टर बनाते हैं। वे आईईसी 60947, बीएस 5424 और वीडीई 0660 के अनुसार बनाए जाते हैं।
सहायक संपर्क अधिकतम 2NO+2NC पर व्यवस्थित होते हैं। यह संपर्क समर्थन और कोर के बीच लचीले लॉकिंग कनेक्शन का उपयोग करता है।
सभी सीरीज उत्पादों को स्क्रू द्वारा लगाया जा सकता है, le≤32A कॉन्टैक्टर को इंस्टॉलेशन रेल द्वारा भी लगाया जा सकता है।
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| रेटेड हीटिंग करंट (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| रेटेड इंसुलेशन वोल्टेज (V) | 690 | |||||||
| रेटेड इम्पैक्ट विथस्टैंड वोल्टेज (KV) | 6 | |||||||
| रेटेड मेकिंग कैपेसिटी | 10le | |||||||
| रेटेड ब्रेकिंग कैपेसिटी | 8le | |||||||
| पोल | 3 | |||||||
| सहायक संपर्क | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| शॉर्ट-टाइम विथस्टैंड करंट(A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
रेटेड वर्किंग करंट(A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| नियंत्रणीय मोटर पावर (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| ऑपरेशन फ्रीक्वेंसी (times/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| इलेक्ट्रिकल लाइफ (10000/times) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| मैकेनिकल लाइफ (10000/times) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| अट्रैक्टिंग कॉइल वर्किंग वोल्टेज टॉलरेंस (AC) | (85%～110%)Us +40℃ | |||||||
| अट्रैक्टिंग कॉइल पावर कंजम्पशन | कीपिंग (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| पिक-अप(VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| सहायक संपर्क कन्वेंशनल थर्मल करंट(A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| सहायक संपर्क रेटेड इंसुलेशन वोल्टेज (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| सहायक संपर्क रेटेड वर्किंग करंट (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
संरचना विशेषता:
* इलेक्ट्रिक के खिलाफ सुरक्षा डिजाइन, अधिक सुरक्षित और विश्वसनीय
* छोटे वॉल्यूम, हल्के वजन की विशेषता, आर्किंग चैंबर बंद है, छोटी इलेक्ट्रिक आर्किंग दूरी
* आर्क-बुझाने वाला निर्माण उपन्यास है, संपर्कों का घर्षण छोटा है, लंबी इलेक्ट्रिक लाइफ के साथ
* चुंबक का संचालन जैसे अच्छे विश्वसनीयता, प्रतिरोधी प्रभाव, थकान और इतने पर महत्वपूर्ण फायदे
* संपर्क में सामान्य रूप से खुले और बंद सहायक संपर्क के दो जोड़े होते हैं, इसके अलावा, अधिक सहायक संपर्क लगाए जा सकते हैं
* स्क्रू के साथ कसने के अलावा, कॉन्टैक्टर को 35 मिमी लंबी मानक इंस्टॉलेशन रेल से कसा जा सकता है
दिखावट और इंस्टॉलेशन आयाम:
इंस्टॉलेशन आयाम:
| प्रकार | A max | B max | C max | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
