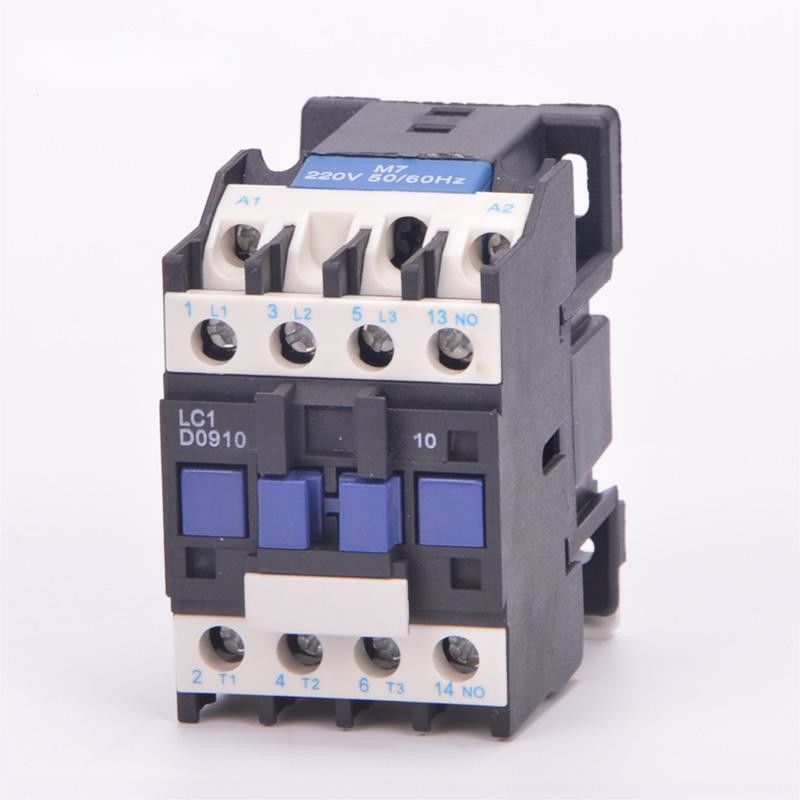

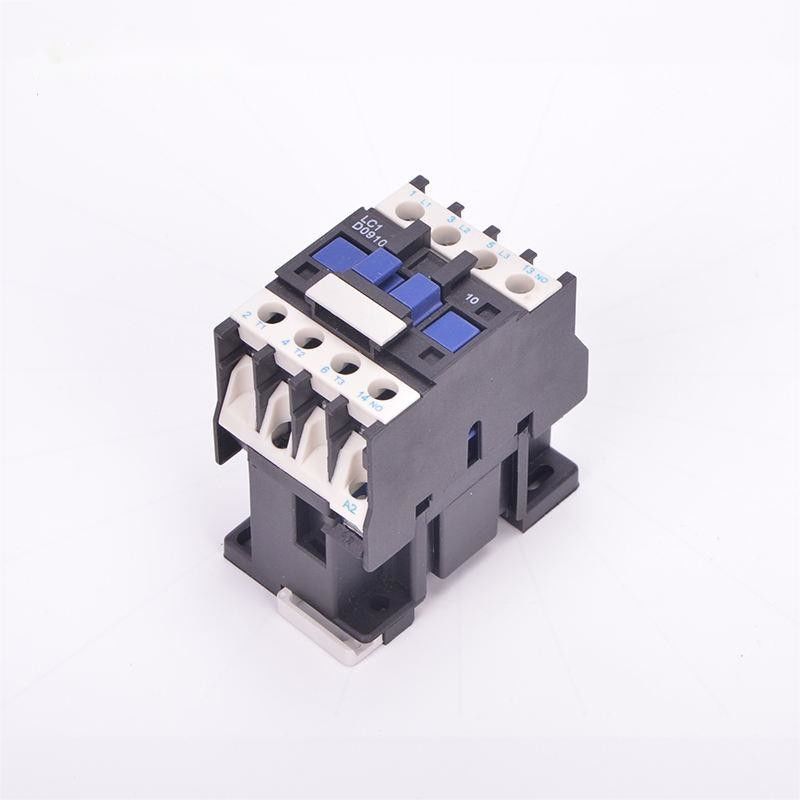

9A-95A जनरल इलेक्ट्रिक कॉन्टैक्टर 3P 4P 50 60HZ चेंजओवर कॉन्टैक्टर
आवेदन पत्र:
एससी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) एसी मोटर बनाने, तोड़ने, अक्सर शुरू करने और नियंत्रित करने के लिए रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे 95 ए तक वर्तमान रेट किया गया है।थर्मल रिले के साथ, यह अधिभार सर्किट की सुरक्षा के लिए विद्युत चुम्बकीय स्टार्टर बन जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
सामान्य:
* 2000 मीटर से कम स्थापना ऊंचाई।
* आसपास का तापमान रेंज: -5 डिग्री सेल्सियस ~ + 40 डिग्री सेल्सियस से।
* गैर-विस्फोटक स्थिति में।या पर्याप्त कटाव के बिना और
गैस और धूल प्रवाहकीय क्षेत्र का विनाश।
* बिना बारिश और बर्फ के आक्रमण।
*प्रदूषण स्तर 2.
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | SC09 | ||
| रेटेड हीटिंग वर्तमान (ए) | 20 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8le | ||
| डंडे | 3 | ||
| सहायक संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 72 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 9 |
| एसी-4 | 3.5 | ||
| 660V | एसी-3 | 6.6 | |
| एसी-4 | 1.5 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V | 2.2 | |
| 380V | 4 | ||
| 660V | 5.5 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | एसी-3 | 1200 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 70 | |
| रखना | 8 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 2~3 | ||
| सक्रियण समय (एमएस) | बंद करना | 12~25 | |
| टूटना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 |
| 2 लाठी | 1～4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1~4 | |
| 2 लाठी | 1～4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 |
| 2 लाठी | 1～4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1～4 | |
| 2 लाठी | 1～4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | मैं |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
हमारा चयन क्यों:
एक।24 कार्य घंटों में अपनी पूछताछ का उत्तर दें।
बी।तकनीकी और पेशेवर मार्गदर्शन।
सी।सर्वोत्तम गुणवत्ता और सर्वोत्तम मूल्य।
हम उत्कृष्ट उत्पादों को बनाए रखते हैं और 100% ग्राहकों की संतुष्टि के लिए प्रयास करते हैं।एक अच्छी प्रतिक्रिया बहुत महत्वपूर्ण है, हम आपके लिए स्वागत करते हैं
माल और हमारी सेवा पर सुझाव या प्रतिक्रिया।
सामान्य प्रश्न:
1. क्या मुझे आपके उत्पादों की कीमतें मिल सकती हैं?
अच्छा स्वागत है।कृपया हमें एक जांच भेजने के लिए स्वतंत्र महसूस करें।24 घंटे में आपको हमारा जवाब मिल जाएगा
2. क्या हम उत्पादों पर अपना लोगो/वेबसाइट/कंपनी का नाम प्रिंट कर सकते हैं?
हाँ,प्रमाणीकरण के साथ OEM उपलब्ध है।
3. नियमित आदेश के लिए मुख्य समय क्या है?
2000pcs से कम आदेश मात्रा के लिए 7-15 दिन;अधिक मात्रा के लिए, हम इसके बारे में बातचीत कर सकते हैं
4. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
पैकिंग से पहले हमारे उत्पाद 100% आत्म-निरीक्षण और परीक्षण
5. भुगतान शर्तों के बारे में कैसे?
30% जमा, शेष भुगतान शेष बी / एल प्रतिलिपि के खिलाफ
6.क्या आप फॉर्म ए या सी/ओ की पेशकश कर सकते हैं?
यह पूरी तरह से कोई समस्या नहीं है।हम इन संबंधित दस्तावेजों को अपने ग्राहकों के अनुरोध के रूप में लागू कर सकते हैं।
