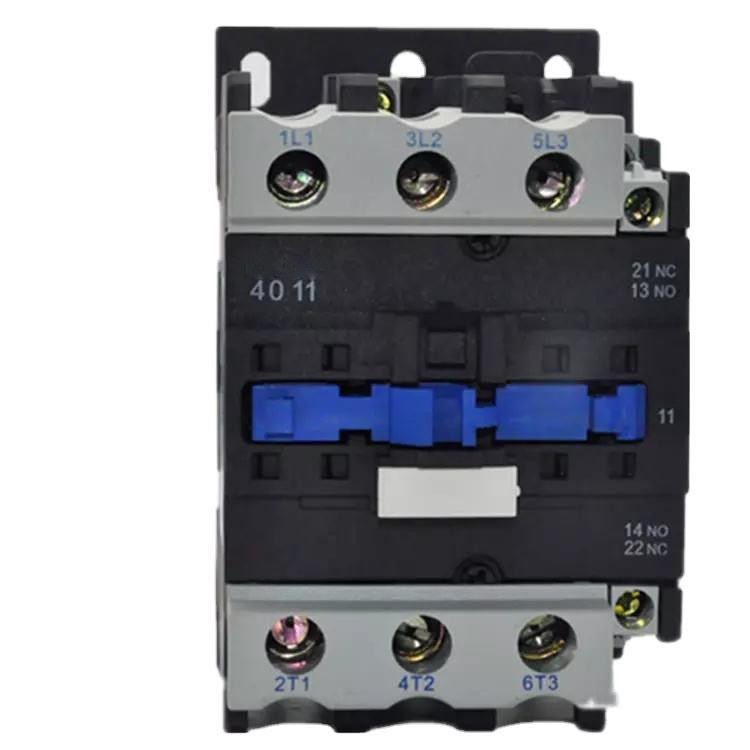

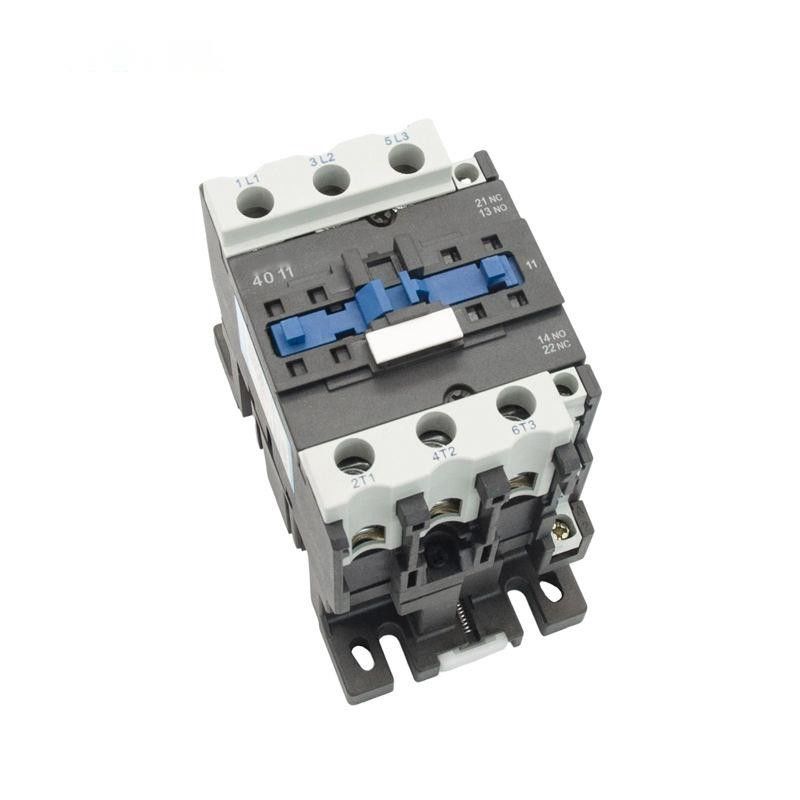

सीजेएक्स 2 एसी संपर्ककर्ता 20 ए 25 ए 40 ए 125 ए 660 वी एसी एलसी 1-डी चुंबकीय स्विच
आवेदन पत्र:
एसी मोटर को बनाने, तोड़ने, बार-बार शुरू करने और नियंत्रित करने के लिए एससी सीरीज एसी संपर्ककर्ता रेटेड वोल्टेज 660 वी एसी 50/60 हर्ट्ज तक सर्किट में उपयोग करने के लिए उपयुक्त हैं, जो वर्तमान में 95 ए तक रेटेड हैं।सहायक संपर्क ब्लॉक, टाइमर देरी और मशीन-इंटरलॉकिंग डिवाइस आदि के साथ संयोजन।
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| टाइप | एससी40 | SC50 | एससी65 | ||
| रेटेड हीटिंग वर्तमान (ए) | 60 | 80 | 80 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | 690 | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | 6 | 6 | ||
| रेटेड बनाने की क्षमता | 10le | 10le | 10le | ||
| रेटेड तोड़ने की क्षमता | 8le | 8le | 8le | ||
| डंडे | 3 | 3 | 3 | ||
| सहायक संपर्क | नहीं+एनसी | नहीं+एनसी | नहीं+एनसी | ||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 320 | 400 | 520 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 40 | 50 | 65 |
| एसी-4 | 18.5 | 24 | 28 | ||
| 660V | एसी-3 | 34 | 39 | 42 | |
| एसी-4 | 9 | 12 | 14 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V | 1 1 | 15 | 18.5 | |
| 380V | 18.5 | 22 | 30 | ||
| 660V | 30 | 37 | 37 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | एसी-3 | 600 | 600 | 600 |
| एसी-4 | 300 | 300 | 300 | ||
| यांत्रिक जीवन | 3600 | 3600 | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 80 | 60 | 60 | |
| एसी-4 | 15 | 15 | 15 | ||
| यांत्रिक जीवन (10000/बार) | 800 | 800 | 800 | ||
| सुसज्जित फ्यूज प्रकार | RT16-63 | RT16-80 | RT16-80 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | 12~480 | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | (85% ~ 110%) हमें + 40 ℃ | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | (20% ~ 75%) हमें -5 ℃ | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कॉइल औसत शक्ति (वीए) | शुरू | 200 | 200 | 200 | |
| रखना | 20 | 20 | 20 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | कक्षा 3 | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 6~10 | 6~10 | 6~10 | ||
| सक्रियण समय (एमएस) | बंद करना | 20~25 | 20~25 | 20~25 | |
| टूटना | 8~15 | 8~15 | 8~15 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 लाठी | 2.5～10 | 2.5～10 | 2.5～10 | ||
| कठोर तार (㎟) | 1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | ||
| बन्धन पेंच आकार | एम8 | एम8 | एम8 | ||
| कस बन्धन टोक़ (एनएम) | 3.5 | 3.5 | 3.5 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | 1～4 | 1～4 |
| 2 लाठी | 1～4 | 1～4 | 1～4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～4 | 1～4 | 1～4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1～4 | 1～4 | 1～4 | |
| 2 लाठी | 1～4 | 1～4 | 1～4 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 3.5 | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | 0.8 | 0.8 |
||
संरचना विशेषता:
आवेदन: एसहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
विशेषता: छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि;
स्थापना: टीवह 35 मिमी (sc09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC40 ~ 95), या शिकंजा की मानक स्थापना रेल
संपर्ककर्ता को 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | एक | बी | मैं |
| 77 | 129 | 116 | 40 | 100/110 | 6.5 |
सामान्य प्रश्न:
1. क्या आप नमूने प्रदान करते हैं?क्या यह मुफ़्त है या अतिरिक्त?
हां, हम उत्पाद प्रकारों के आधार पर एक निःशुल्क नमूना पेश कर सकते हैं।
2. क्या हम उत्पादों पर अपना लोगो/वेबसाइट/कंपनी का नाम प्रिंट कर सकते हैं?
हाँ, OEM और ODM उपलब्ध हैं
3. नियमित आदेश के लिए मुख्य समय क्या है?
2000pcs से कम आदेश मात्रा के लिए 7-15 दिन;अधिक मात्रा के लिए, हम इसके बारे में बातचीत कर सकते हैं।
4. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
पैकिंग से पहले हमारे उत्पाद 100% आत्म-निरीक्षण और परीक्षण
5. आपका मुख्य उत्पाद क्या है?
हमारे मुख्य उत्पादों में cContactors और सर्किट ब्रेकर शामिल हैं।हमारे छोटे उत्पादों के रूप में हमारे पास अन्य कम वोल्टेज उपकरण भी हैं।
6. भुगतान शर्तों के बारे में कैसे?
30% जमा, शेष भुगतान शेष बी / एल कॉपी के खिलाफ।
