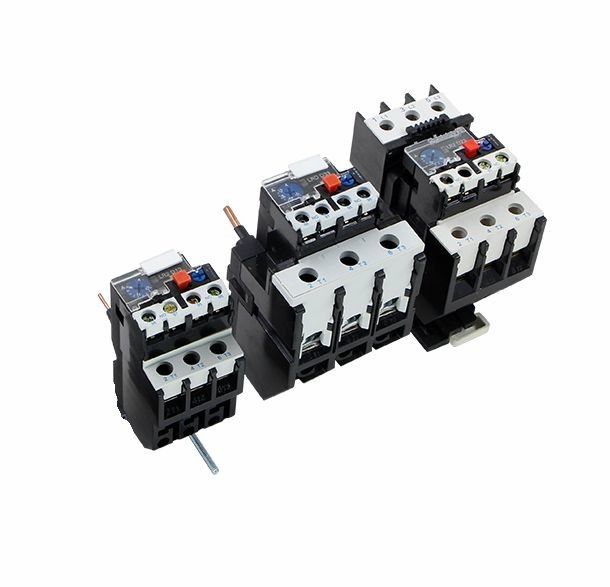

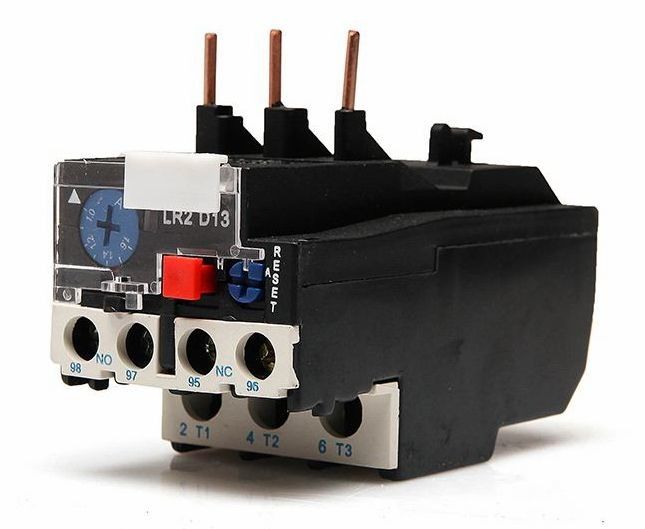

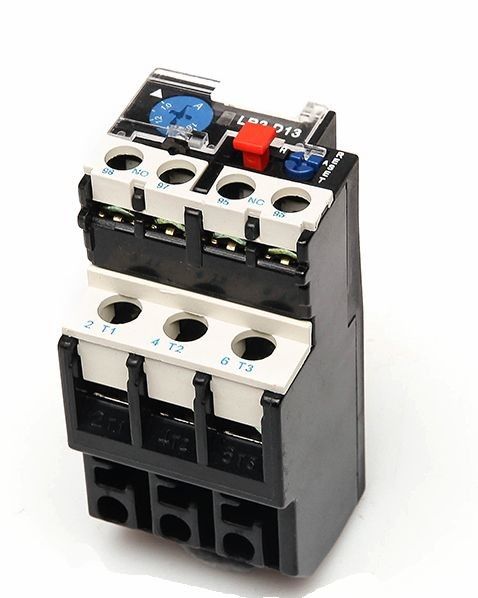

LR2 सुरक्षात्मक अधिभार थेर्नल रिले 25A 36A 93A 240 वोल्ट इलेक्ट्रिक स्विच
आवेदन पत्र:
LR2-D श्रृंखला थर्मल रिले का उपयोग 50Hz या 60Hz के सर्किट में किया जा सकता है, रेटेड इन्सुलेशन वोल्टेज 660V, रेटेड वर्तमान 0.1-93A चरण ब्रेक की सुरक्षा के लिए जब इलेक्ट्रिक मोटर ओवरलोड हो।
रिले में अलग तंत्र और तापमान मुआवजा है और एचसी-डी श्रृंखला एसी संपर्ककर्ता में प्लग किया जा सकता है।यह नब्बे के दशक में दुनिया में सबसे उन्नत थर्मल रिले है।
विशेष विवरण:
* मुख्य सर्किट का मौलिक पैरामीटर
* रेटेड इन्सुलेशन वोल्टेज 660V
* रेटेड काम कर रहे वर्तमान 25,36,93A अलग से
* रेटेड सेटिंग करंट और सेटिंग की रेगुलेटर सील
* थर्मल घटक का वर्तमान
*सहायक सर्किट
* विद्युत इन्सुलेशन के साथ NO और NC संपर्क की एक जोड़ी होती है
* रेटेड आवृत्ति 50-60 हर्ट्ज
* समूह का उपयोग करें, काम कर रहे वोल्टेज रेटेड, थर्मल वर्तमान और रेटेड वर्तमान नियुक्त करें
गति विशेषता: तीन चरण संतुलन गति समय
| नहीं | वर्तमान सेटिंग का समय | मोशन टाइम | प्रारंभ स्थिति | परिवेश का तापमान | ||
| 1 | 1.05 | > 2h | ठंडी अवस्था | 20 ± 5oC | ||
| 2 | 1.2 | <2h | हीट स्टेट (नंबर 1 टेस्ट के बाद) | |||
| 3 | 1.5 | <4मिनट | ||||
| 4 | 7.2 | 10:00 पूर्वाह्न | 2s< टीपी≤10s | 63ए | ठंडी अवस्था | |
| 10 | 4s< टीपी≤10s | > 63ए | ||||
चरण-खोने की गति विशेषता
| नहीं | वर्तमान सेटिंग का समय | मोशन टाइम | प्रारंभ स्थिति | परिवेश का तापमान | |
| कोई भी दो चरण | एक और चरण | ||||
| 1 | 1.0 | 0.9 | > 2h | ठंडी अवस्था | 20 ± 5oC |
| 2 | 1.15 | 0 | <2h | हीट स्टेट (नंबर 1 टेस्ट के बाद) |
|
| प्रकार | संख्या | सेटिंग रेंज (ए) | संपर्क के लिए |
| LR2-D13 | 1301 | 0.10~0.16 | सीजेएक्स2-09~32 |
| 1302 | 0.16~0.25 | सीजेएक्स2-09~32 | |
| 1303 | 0.25~0.40 | सीजेएक्स2-09~32 | |
| 1304 | 0.40~0.63 | सीजेएक्स2-09~32 | |
| 1305 | 0.63~1 | सीजेएक्स2-09~32 | |
| 1306 | 1~1.6 | सीजेएक्स2-09~32 | |
| 1307 | 1.6~2.5 | सीजेएक्स2-09~32 | |
| 1308 | 2.5~4 | सीजेएक्स2-09~32 | |
| 1310 | 4~6 | सीजेएक्स2-09~32 | |
| 1312 | 5.5~8 | सीजेएक्स2-12~32 | |
| 1314 | 7~10 | सीजेएक्स2-18~32 | |
| 1316 | 9~13 | सीजेएक्स2-25~32 | |
| 1321 | 12~18 | सीजेएक्स2-25~32 | |
| 1322 | 17~25 | सीजेएक्स2-32 |
रूपरेखा और बढ़ते आकार:
