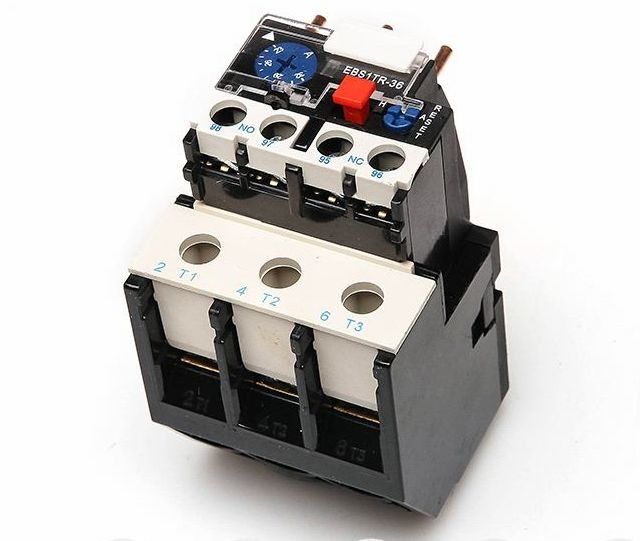

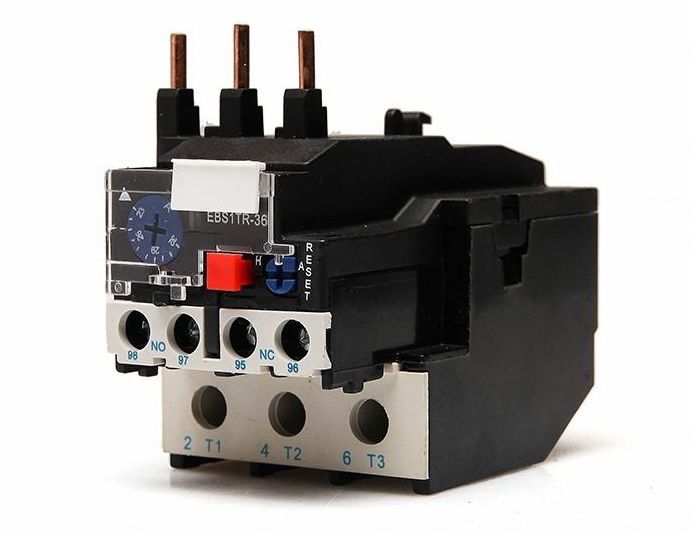

30A 50A 80amp LR2-D33 थर्मल अधिभार संरक्षण रिले
आवेदन:
LR2-D श्रृंखला थर्मल रिले का उपयोग 50Hz या 60Hz के सर्किट में किया जा सकता है, रेटेड इन्सुलेशन वोल्टेज 660V, रेटेड वर्तमान 0.1-93A चरण ब्रेक की सुरक्षा के लिए जब इलेक्ट्रिक मोटर ओवरलोड होता है।
रिले में अलग तंत्र और तापमान मुआवजा है और इसे एचसी-डी श्रृंखला एसी संपर्ककर्ता में प्लग किया जा सकता है।यह नब्बे के दशक में दुनिया में सबसे उन्नत थर्मल रिले है।
विशेष विवरण:
♦ मुख्य सर्किट का मौलिक पैरामीटर:
रेटेड इन्सुलेशन वोल्टेज 660V
रेटेड काम कर रहे वर्तमान 25,36,93A अलग से
रेटेड सेटिंग वर्तमान और सेटिंग की नियामक मुहर
थर्मल घटक का वर्तमान
सहायक सर्किट
विद्युत इन्सुलेशन के साथ NO और NC संपर्क की एक जोड़ी होती है
रेटेड आवृत्ति 50-60 हर्ट्ज
समूह का उपयोग करें, काम कर रहे वोल्टेज रेटेड, थर्मल वर्तमान और रेटेड वर्तमान नियुक्त करें
| प्रकार | रेटेड काम कर रहे वर्तमान | थर्मल घटक | ||
| थर्मल रिले का | रेटेड वर्तमान (ए) | रेटेड या रेटेड वर्तमान का पैमाना (ए) | ||
| LR2-D13 | 25 | LR2-D1301 | 0.2 | 0.10-0.16 |
| LR2-D1302 | 0.3 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.6 | 0.40-0.63 | ||
| LR2-D1305 | 1.0 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13X6 | 2.0 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4.0 | 2.5-4.0 | ||
| LR2-D1310 | 6.0 | 4.0-6.0 | ||
| LR2-D1312 | 8.0 | 5.5-8.0 | ||
| LR2-D1314 | 10.0 | 7.0-10.0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80.0-93.0 | ||
रूपरेखा और बढ़ते आकार:
