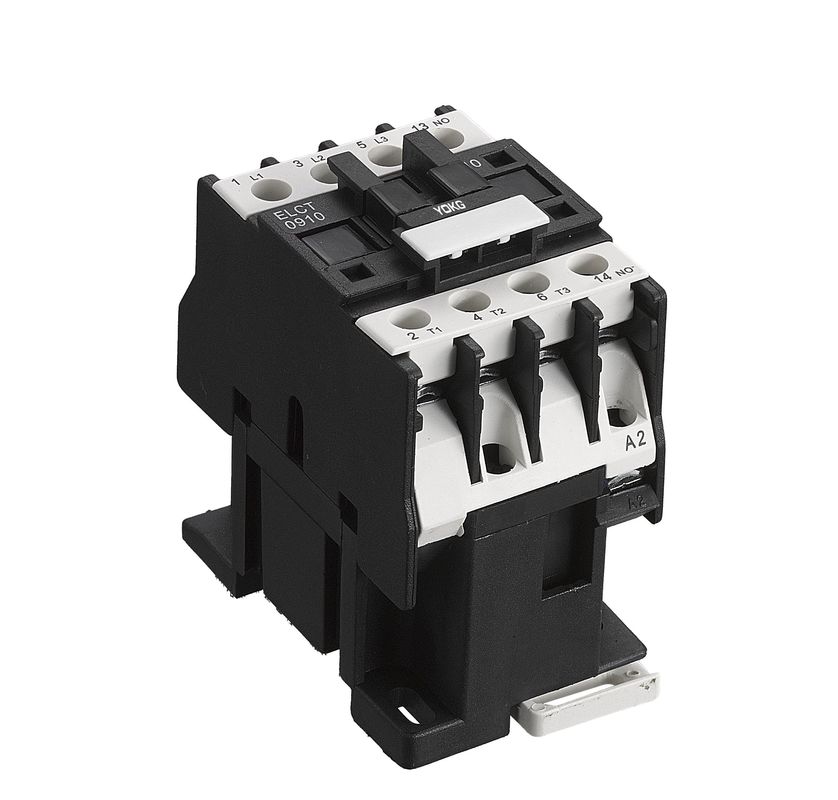

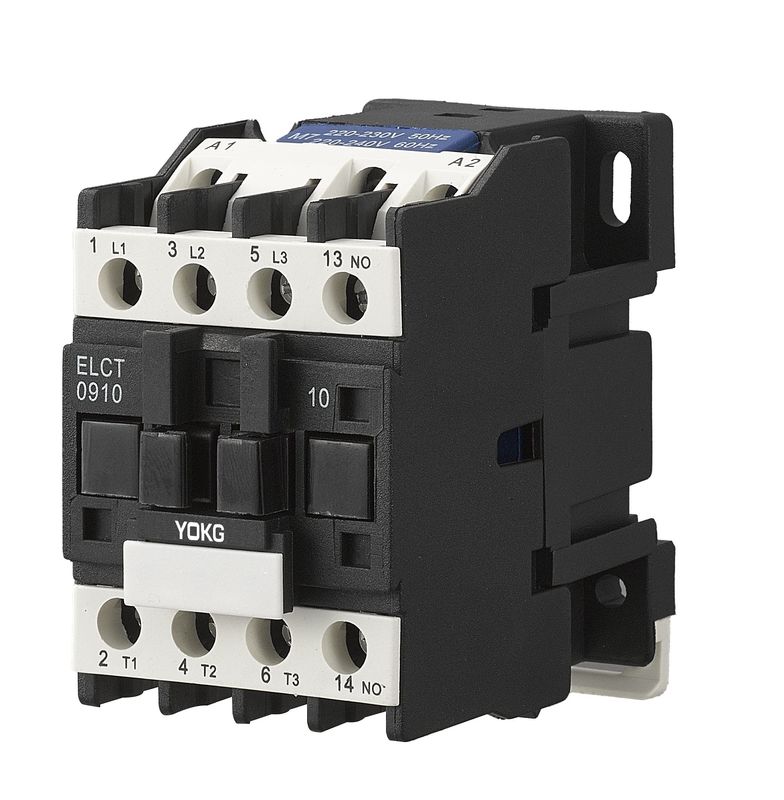

220V चुंबकीय संपर्ककर्ता 3 ध्रुव AC3 AC4 विद्युत संपर्ककर्ता 0910 110V कुंडल
विशेषताएँ:
स्थापना: दीन रेल / पेंच स्थापना
प्रमाणन: सीई, सीबी, टीयूवी
मानक: आईईसी 60947-1, आईईसी 60947-4-1
ऑपरेशन की आवृत्ति: 300-1200 बार / घंटा
परिवेश का तापमान:-5 ℃ ~ + 40 ℃
सुरक्षा डिग्री: IP20
स्थापना श्रेणी:तृतीय
प्रदूषण का स्तर:कक्षा 3
ऊंचाई:≤ 2000m
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
प्रकार | SC09 | ||
रेटेड हीटिंग वर्तमान (ए) | 20 | ||
रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
रेटेड बनाने की क्षमता | 10le | ||
रेटेड तोड़ने की क्षमता | 8le | ||
डंडे | 3 | ||
अतिरिक्त संपर्क | गैर सी | ||
शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 72 | |
रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 9 |
एसी-4 | 3.5 | ||
660V | एसी-3 | 6.6 | |
एसी-4 | 1.5 | ||
चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V | 2.2 | |
380V | 4 | ||
660V | 5.5 | ||
ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | एसी-3 | 1200 |
एसी-4 | 300 | ||
यांत्रिक जीवन | 3600 | ||
विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
एसी-4 | 20 | ||
यांत्रिक जीवन (10000/बार) | 1000 | ||
सुसज्जित फ्यूज प्रकार | RT16-20 | ||
रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
जारी | (20% ~ 75%) हमें -5 ℃ | ||
एसी कॉइल औसत शक्ति (वीए) | शुरू करना | 70 | |
रखना | 8 | ||
शक्ति दक्षता वर्ग | कक्षा 3 | ||
थर्मल नुकसान (डब्ल्यू) | 2~3 | ||
सक्रियण समय (एमएस) | बंद करे | 12~25 | |
टूटना | 5~20 | ||
मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1~4 |
2 लाठी | 1/4 | ||
ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
2 लाठी |
1~2.5 |
||
कठोर तार (㎟) | 1 छड़ी | 1/4 | |
2 लाठी |
1/4 |
||
बन्धन पेंच आकार | एम 3.5 | ||
कस बन्धन टोक़ (एनएम) | 0.8 | ||
नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
2 लाठी | 1/4 | ||
ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
2 लाठी | 1~2.5 | ||
कठोर तार (㎟) | 1 छड़ी | 1/4 | |
2 लाठी | 1/4 | ||
बन्धन पेंच आकार | एम 3.5 | ||
कस बन्धन टोक़ (एनएम) | 0.8 |
स्थापना आयाम:
एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
57 | 86 | 95 | 40 | 48 | 4.5 |
सामान्य प्रश्न:
1. क्या मुझे आपके उत्पादों की कीमतें मिल सकती हैं?
अच्छा स्वागत है।कृपया हमें किसी भी जांच भेजने के लिए स्वतंत्र महसूस करें।24 घंटे में आपको हमारा जवाब मिल जाएगा।या कोई जरूरी काम हो तो आप हमें Whatsapp के जरिए संपर्क कर सकते हैं।
2. क्या हम उत्पादों पर अपना लोगो/वेबसाइट/कंपनी का नाम प्रिंट कर सकते हैं?
हाँ, OEM और ODM उपलब्ध हैं।
3. नियमित आदेश के लिए मुख्य समय क्या है?
2000 पीसी से कम ऑर्डर मात्रा के लिए 7-15 दिन।अधिक मात्रा के लिए, हम इसके बारे में बातचीत कर सकते हैं।
4. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
हमारे उत्पादों पैकिंग से पहले 100% आत्म-निरीक्षण और परीक्षण।
5. भुगतान शर्तों के बारे में कैसे?
मानक आदेश टी / टी, एल / सी द्वारा भुगतान कर सकता है, छोटा आदेश वेस्टर्न यूनियन का समर्थन कर सकता है
6. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
पैकिंग से पहले हमारे उत्पाद 100% आत्म-निरीक्षण और परीक्षण
