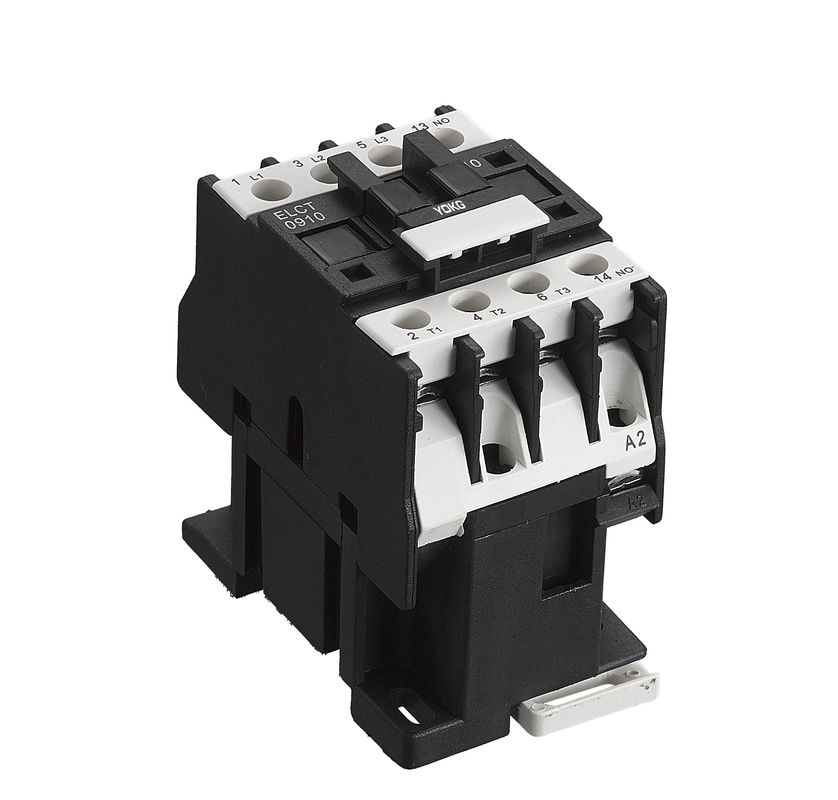

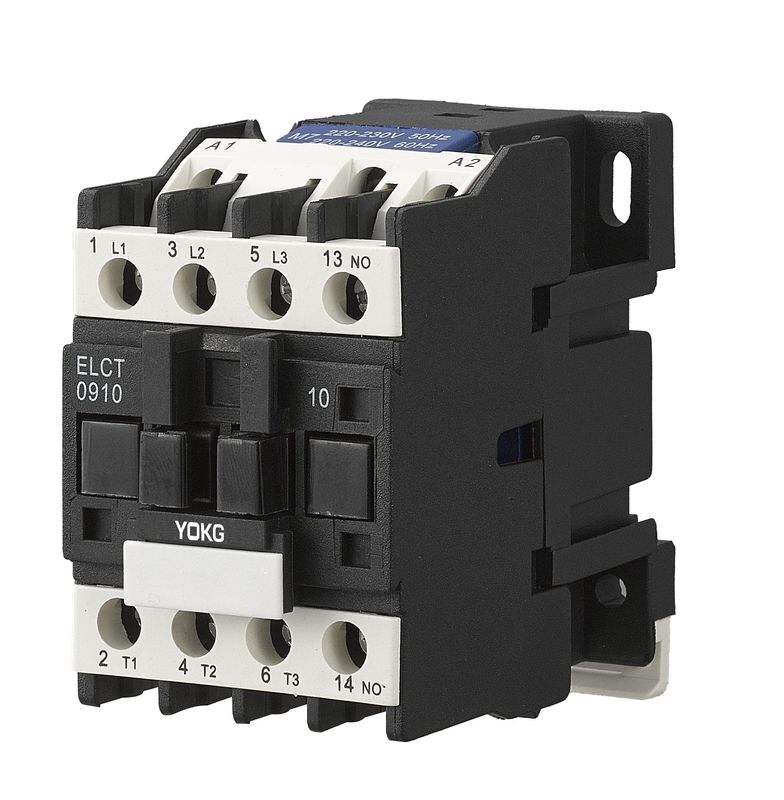

3 डंडे 3 चरण 9A सिल्वर प्वाइंट अधिभार संपर्ककर्ता NO NC 230V औद्योगिक संपर्ककर्ता:
आवेदन पत्र:
एससी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) एसी मोटर बनाने, तोड़ने, अक्सर शुरू करने और नियंत्रित करने के लिए रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे 95 ए तक वर्तमान रेट किया गया है।थर्मल रिले के साथ, यह अधिभार सर्किट की सुरक्षा के लिए विद्युत चुम्बकीय स्टार्टर बन जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
आम:
परिवेशी हवा का तापमान: ≤-5℃--+40℃
ऊंचाई: ≤ 2000m;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
सुरक्षा डिग्री: IP20
फ़ीचर: छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन, सुरक्षित और विश्वसनीयता
आवेदन: सहायक संपर्क ब्लॉक, समय रिले, वर्तमान-सीमित संपर्क ब्लॉक, थर्मल रिले, आदि।
स्थापना: 35 मिमी दीन रेल (SC09 ~ 95), 75 मिमी पतला रेल (SC40 ~ 95), शिकंजा
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | SC09 | ||
| रेटेड हीटिंग वर्तमान (ए) | 20 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8le | ||
| डंडे | 3 | ||
| अतिरिक्त संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट का सामना (ए) | 10एस | 72 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 9 |
| एसी-4 | 3.5 | ||
| 660V | एसी-3 | 6.6 | |
| एसी-4 | 1.5 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे की मोटर (AC-3) KW |
220V | 2.2 | |
| 380V | 4 | ||
| 660V | 5.5 | ||
| ऑपरेशन आवृत्ति (समय / घंटा) | विद्युत जीवन | एसी-3 | 1200 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कॉइल औसत शक्ति (वीए) | शुरू करना | 70 | |
| रखना | 8 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 2~3 | ||
| सक्रियण समय (एमएस) | बंद करे | 12~25 | |
| टूटना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
| 2 लाठी | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1~4 | |
| 2 लाठी | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
| 2 लाठी | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | |
| 2 लाठी | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
