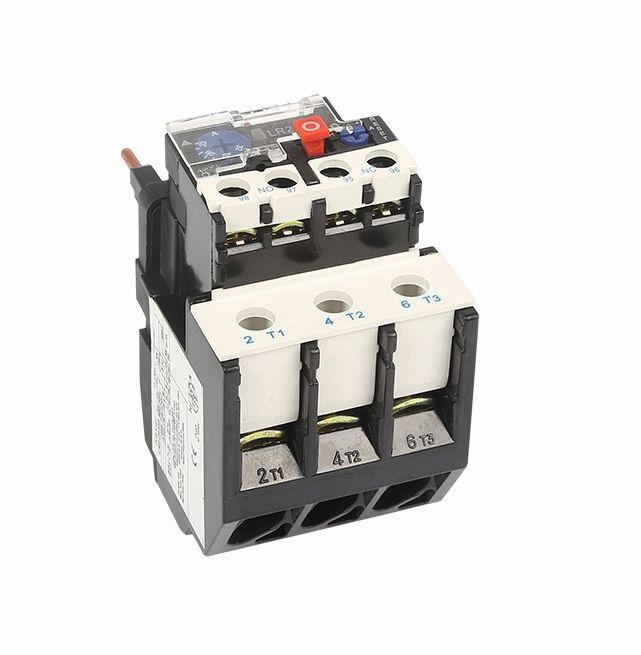

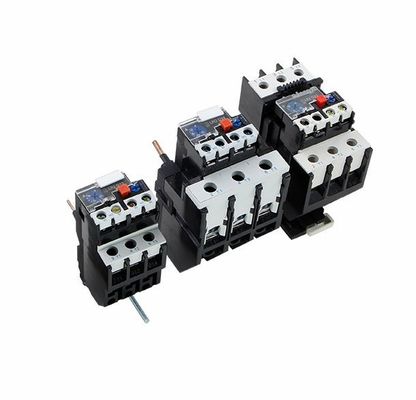

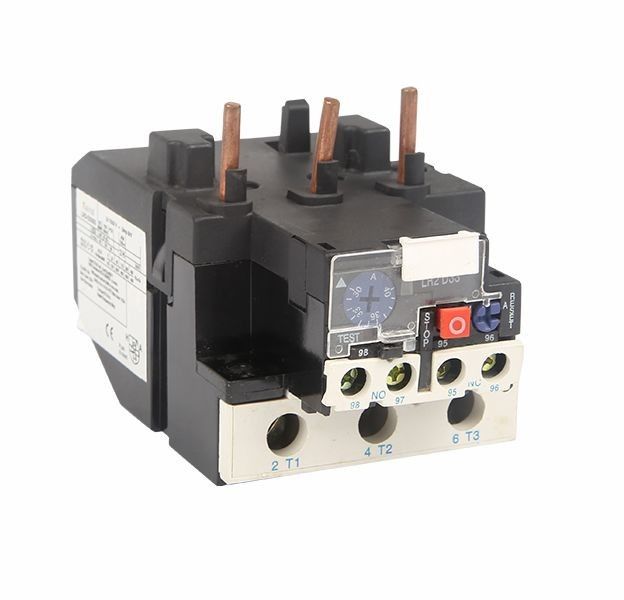

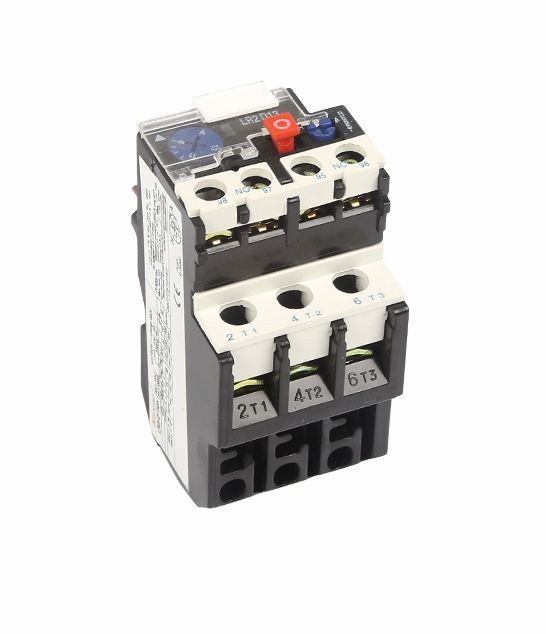

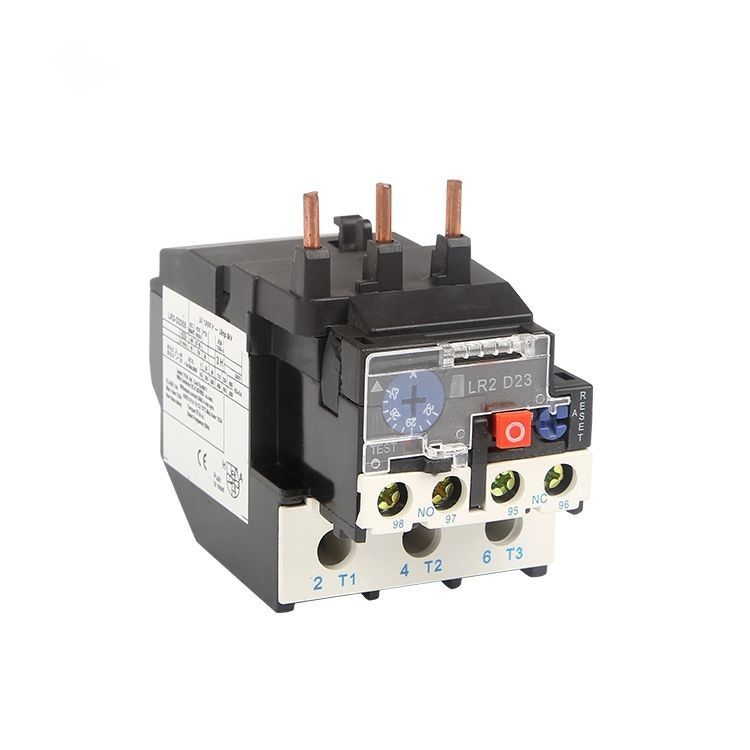

फ्रीक्वेंसी 50 60 हर्ट्ज ट्रिपिंग लेवल 25 ए मोटर ओवरलोड प्रोटेक्शन रिले
आवेदन:
LR2-D श्रृंखला थर्मल रिले का उपयोग 50Hz या 60Hz के सर्किट में किया जा सकता है, रेटेड इन्सुलेशन वोल्टेज 660V, रेटेड वर्तमान 0.1-93A चरण ब्रेक की सुरक्षा के लिए जब इलेक्ट्रिक मोटर ओवरलोड होता है।
रिले में अलग तंत्र और तापमान मुआवजा है और इसे एलसी 1-डी श्रृंखला एसी संपर्ककर्ता में प्लग किया जा सकता है।यह नब्बे के दशक में दुनिया में सबसे उन्नत थर्मल रिले है।
ए। मुख्य सर्किट का मौलिक पैरामीटर
(ए)। रेटेड इन्सुलेशन वोल्टेज 660V।
(बी)। रेटेड वर्तमान 25,36,93A अलग से।
(सी) रेटेड सेटिंग वर्तमान और सेटिंग की नियामक मुहर।
(डी) थर्मल घटक का वर्तमान (सूची 1 देखें)
बी सहायक सर्किट
(ए)। विद्युत इन्सुलेशन के साथ NO/ और N/C संपर्क की एक जोड़ी है।
(बी)। रेटेड इन्सुलेशन वोल्टेज 500V।
(सी) रेटेड आवृत्ति 50-60 हर्ट्ज।
(डी)। समूह का उपयोग करें, काम कर रहे वोल्टेज रेटेड, थर्मल वर्तमान और रेटेड वर्तमान नियुक्त करें।
गति विशेषता: तीन चरण संतुलन गति समय
| नहीं | सेटिंग का समय वर्तमान | मोशन टाइम | प्रारंभ स्थिति | परिवेश का तापमान | ||
| 1 | 1.05 | > 2h | ठंडी अवस्था | 20 ± 5oC | ||
| 2 | 1.2 | <2h | हीट स्टेट (नंबर 1 टेस्ट के बाद) | |||
| 3 | 1.5 | <4मिनट | ||||
| 4 | 7.2 | 10:00 पूर्वाह्न | 2s< टीपी≤10s | 63ए | ठंडी अवस्था | |
| 10 | 4s< टीपी≤10s | > 63ए | ||||
चरण-खोने की गति विशेषता
| नहीं | सेटिंग का समय वर्तमान | मोशन टाइम | प्रारंभ स्थिति | परिवेश का तापमान | |
| कोई भी दो चरण | एक और चरण | ||||
| 1 | 1.0 | 0.9 | > 2h | ठंडी अवस्था | 20 ± 5oC |
| 2 | 1.15 | 0 | <2h | हीट स्टेट (नंबर 1 टेस्ट के बाद) |
|
| प्रकार | संख्या | सेटिंग रेंज (ए) | संपर्ककर्ता के लिए |
| LR2-D13 | 1301 | 0.1~0.16 | सीजेएक्स 2-09 ~ 32 |
| 1302 | 0.16 ~ 0.25 | सीजेएक्स 2-09 ~ 32 | |
| 1303 | 0.25 ~ 0.4 | सीजेएक्स 2-09 ~ 32 | |
| 1304 | 0.4 ~ 0.63 | सीजेएक्स 2-09 ~ 32 | |
| 1305 | 0.63~1 | सीजेएक्स 2-09 ~ 32 | |
| 1306 | 1~1.6 | सीजेएक्स 2-09 ~ 32 | |
| 1307 | 1.6 ~ 2.5 | सीजेएक्स 2-09 ~ 32 | |
| 1308 | 2.5~4 | सीजेएक्स 2-09 ~ 32 | |
| 1310 | 4~6 | सीजेएक्स 2-09 ~ 32 | |
| 1312 | 5.5~8 | सीजेएक्स 2-09 ~ 32 | |
| 1314 | 7~10 | सीजेएक्स 2-09 ~ 32 | |
| 1316 | 9~13 | सीजेएक्स 2-09 ~ 32 | |
| 1321 | 12~18 | सीजेएक्स 2-09 ~ 32 | |
| 1322 | 17~25 | CJX2-32 | |
| LR2-D25 | 2353 | 23~32 | सीजेएक्स 2-09 ~ 32 |
| 2355 | 30~40 | सीजेएक्स 2-09 ~ 32 | |
| LR2-D33 | 3322 | 17~25 | सीजेएक्स 2-09 ~ 32 |
| 3353 | 23~32 | सीजेएक्स 2-09 ~ 32 | |
| 3355 | 30~40 | सीजेएक्स 2-09 ~ 32 | |
| 3357 | 37~50 | सीजेएक्स 2-09 ~ 32 | |
| 3359 | 48~65 | सीजेएक्स 2-09 ~ 32 | |
| 3361 | 55~70 | सीजेएक्स 2-09 ~ 32 | |
| 3363 | 63 ~ 80 | सीजेएक्स 2-09 ~ 32 | |
| 3365 | 80~93 | CJX2-95 | |
| LR2-D43 | 4365 | 80~104 | CJX2-95 |
| 4367 | 95~120 | सीजेएक्स 2-95 ~ 115 | |
| 4369 | 110~140 | सीजेएक्स2-115 |
| प्रकार | थर्मल रिले की रेटेड कार्यशील धारा | थर्मल घटक | ||
| रेटेड वर्तमान (ए) |
रेटेड या स्केल रेटेड वर्तमान (ए) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0.16 | 0.10-0.16 |
| LR2-D1302 | 0.25 | 0.16-0.25 | ||
| LR2-D1303 | 0.4 | 0.25-0.40 | ||
| LR2-D1304 | 0.63 | 0.40-0.63 | ||
| LR2-D1305 | 1 | 0.63-1.0 | ||
| LR2-D1306 | 1.6 | 1.0-1.6 | ||
| LR2-D13x6 | 2 | 1.25-2.0 | ||
| LR2-D1307 | 2.5 | 1.6-2.5 | ||
| LR2-D1308 | 4 | 2.5-4.0 | ||
| LR2-D1310 | 6 | 4.0-6.0 | ||
| LR2-D1312 | 8 | 5.5-8.0 | ||
| LR2-D1314 | 10 | 7.0-10.0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80.0-93.0 | ||
