उत्पाद विवरण:
|
| रेटेड हीटिंग वर्तमान: | 40ए | रेटेड इन्सुलेशन वोल्टेज: | 690V |
|---|---|---|---|
| खम्भों की संख्या: | 3 | तार: | एसी |
| सुरक्षा की डिग्री: | आईपी20 | चरण: | 3 |
| प्रमाणपत्र: | सीई, सीबी, टीयूवी | आवृत्ति: | 60/50 हर्ट्ज |
| हाई लाइट: | IP20 40 amp 3 चरण संपर्ककर्ता,40 amp 3 चरण संपर्ककर्ता 220v,40 amp ODM 3 चरण एसी संपर्ककर्ता |
||

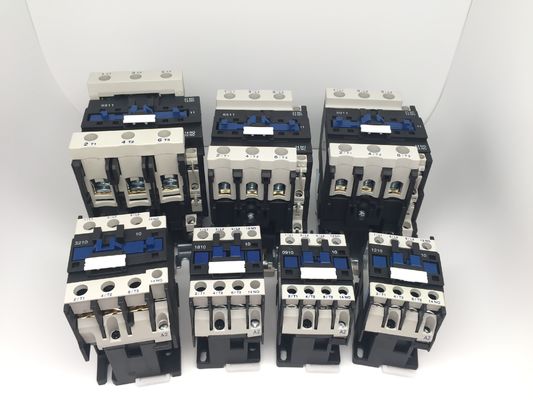

OEM ओडीएम एसी 3 चरण संपर्ककर्ता 40 ए 220 वी 380 वैक चुंबकीय संपर्ककर्ता:
विशेषताएं:
यह उत्पाद पूर्ण प्लास्टिक स्नैप फिट संरचना द्वारा बनाया गया है और प्लास्टिक की लोच का लाभ उठाता है।यह काम और समय और सामग्री बचाता है जिसे माउंट या डिस्माउंट करने के लिए स्क्रू और विशेष उपकरण की आवश्यकता नहीं होती है।
सहायक संपर्क ब्लॉक, टाइमर देरी और यांत्रिक इंटरलॉकिंग उपकरणों आदि के साथ संयुक्त, यह देरी संपर्ककर्ता, यांत्रिक इंटरलॉकिंग संपर्ककर्ता बन जाता है।थर्मल रिले के साथ, इसे विद्युत चुम्बकीय स्टार्टर में जोड़ा जाता है।
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी25 | ||
| रेटेड हीटिंग वर्तमान (ए) | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8LE | ||
| डंडे | 3 | ||
| अतिरिक्त संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 200 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 25 |
| एसी-4 | 8.5 | ||
| 660V | एसी-3 | 18 | |
| एसी-4 | 4.4 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V | 5.5 | |
| 380V | 1 1 | ||
| 660V | 15 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | एसी-3 | 600 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | आरटी16-40 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 110 | |
| रखना | 1 1 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 3~4 | ||
| सक्रियण समय (एमएस) | बंद करे | 12~25 | |
| तोड़ना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1.5～10 |
| 2 लाठी | 1.5～6 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～6 | |
| 2 लाठी |
1/4 |
||
| कठोर तार (㎟) | 1 छड़ी | 1.5～6 | |
| 2 लाठी |
1.5～6 |
||
| बन्धन पेंच आकार | एम 4 | ||
| कस बन्धन टोक़ (एनएम) | 1.2 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
| 2 लाठी | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | |
| 2 लाठी | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
| इंस्टालेशन | दीन रेल या पेंच स्थापना |
| प्रमाणीकरण | सीई, सीबी, टीयूवी |
| मानक | आईईसी 60947-1, आईईसी 60947-4-1 |
| यांत्रिक जीवन | 1000 |
| संचालन की आवृत्ति | 300-1200 बार/घंटा |
| परिवेश का तापमान | -5 ℃ ~ + 40 ℃ |
| तारों की क्षमता (मिमी) | 1.5-35 |
| ऊंचाई | ≤ 2000m |
| सुरक्षा की डिग्री | आईपी20 |
| सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है | |
| छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षा और विश्वसनीयता | |
| 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है | |
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
