उत्पाद विवरण:
|
| रेटेड हीटिंग वर्तमान: | 50ए,60ए,80ए,110ए | रेटेड इन्सुलेशन वोल्टेज: | 220V,400V,690V |
|---|---|---|---|
| अतिरिक्त संपर्क: | 1NO+1NC | सुरक्षा की डिग्री: | आईपी20 |
| बिजली का प्रकार: | एसी | खम्भों की संख्या: | 3 |
| चरण: | 3 | उत्पत्ति के प्लेस: | वानजाउ, चीन |
| मुख्य सर्किट रेटिंग वोल्टेज: | 6902 वी . तक | ||
| हाई लाइट: | IEC60947 Telemecanique चुंबकीय संपर्ककर्ता SC1,SC180 Telemecanique चुंबकीय संपर्ककर्ता,IEC60947 AC चुंबकीय संपर्ककर्ता SC1 |
||

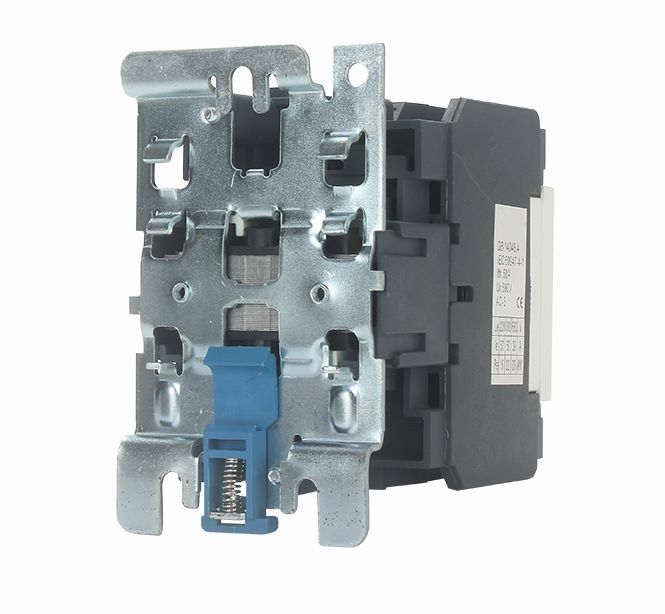

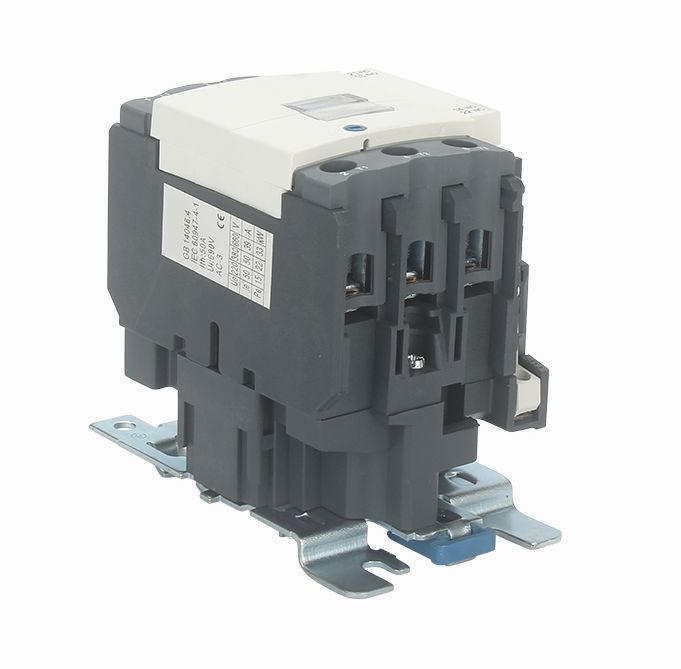

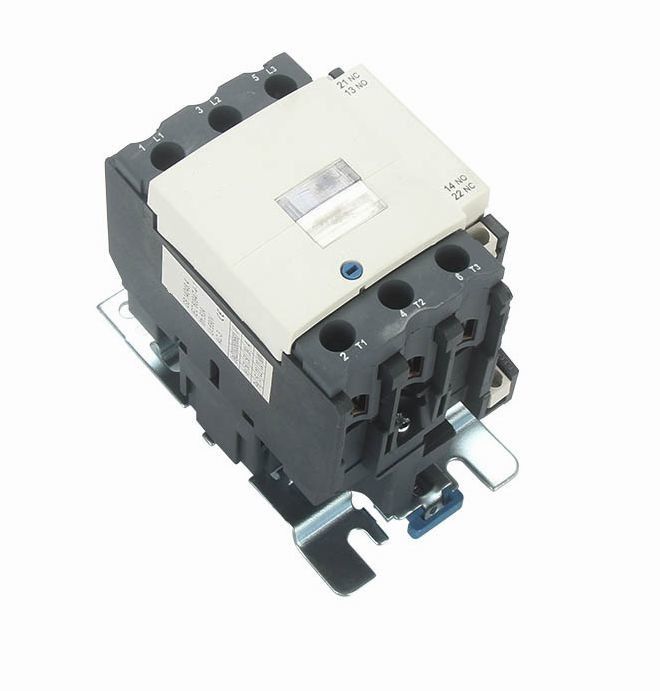

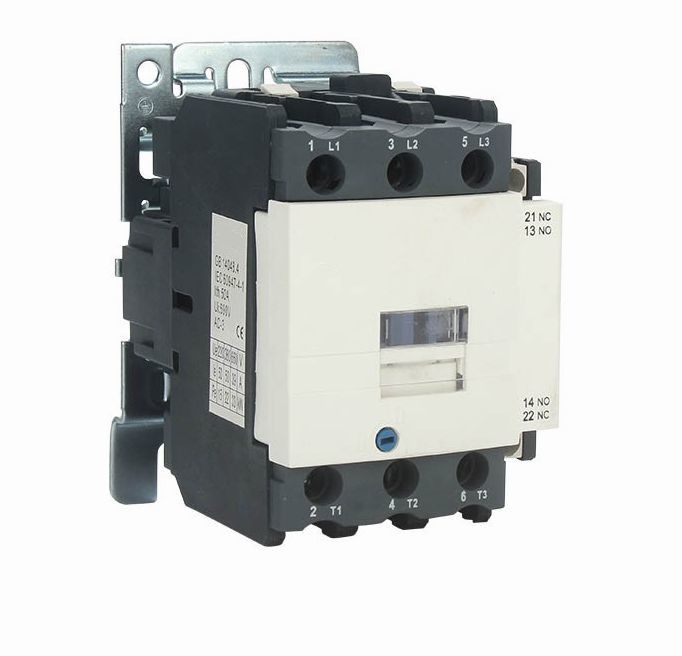

IEC60947 Telemecanique संपर्ककर्ता SC1-40 ~ 65 SC180 ~ 95 AC चुंबकीय संपर्ककर्ता:
आम:
स्थापना: दीन रेल / पेंच स्थापना
प्रमाणन: सीई, सीबी, टीयूवी
मानक: आईईसी 60947-1, आईईसी 60947-4-1
परिवेश का तापमान: -5 ℃ ~ + 40 ℃
तारों की क्षमता (मिमी):1.5-35
आवृत्ति:50/60 हर्ट्ज
ऊंचाई:≤ 2000m
प्रदूषण का स्तर:कक्षा 3
स्थापना श्रेणी:तृतीय
सुरक्षा की डिग्री:आईपी20
विशेषताएं: धूल कवर डिजाइन के साथ, संपर्ककर्ता के पास बेहतर सुरक्षा, विश्वसनीयता की विशेषता है और यह सेवा जीवन को भी बढ़ा सकता है।
वे छोटी मात्रा, हल्के वजन, कम बिजली हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता में हैं।सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है।
मॉडल और निहितार्थ:
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी1-40 | एससी1-50 | एससी1-65 | एससी1-80 | एससी1-95 | ||
| रेटेड हीटिंग वर्तमान (ए) | 50 | 60 | 80 | 110 | 110 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||||||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||||||
| रेटेड बनाने की क्षमता | 10le | ||||||
| रेटेड तोड़ने की क्षमता | 8LE | ||||||
| डंडे | 3 | ||||||
| अतिरिक्त संपर्क | 1NO + 1NC | ||||||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 320 | 400 | 520 | 640 | 760 | |
| एसी-3 रेटेड काम कर रहे वर्तमान (ए) |
220V/230V | 40 | 50 | 65 | 80 | 95 | |
| 380V/400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V/690V | 34 | 39 | 42 | 49 | 49 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V/230V | 1 1 | 15 | 18.5 | 22 | 25 | |
| 380V/400V | 18.5 | 22 | 30 | 37 | 45 | ||
| 660V/690V | 30 | 33 | 37 | 45 | 45 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | 600 | |||||
| यांत्रिक जीवन | 3600 | ||||||
| एसी -3 विद्युत जीवन (10000 / बार) | 80 | 60 | 60 | 60 | 60 | ||
| यांत्रिक जीवन (10000/बार) | 800 | 800 | 800 | 600 | 600 | ||
| सुसज्जित फ्यूज प्रकार | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12～480 | |||||
| ऑपरेशन रेंज | समीप करना | (85% ～110%) हमें + 40 ℃ | |||||
| जारी | (20% ～75%) हमें -5 ℃ | ||||||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 200 | |||||
| रखना | 20 | ||||||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||||||
| थर्मल नुकसान (डब्ल्यू) | 6 10 | ||||||
| सक्रियण समय (एमएस) | बंद करे | 20 25 | 20 35 | ||||
| तोड़ना | 8 15 | 8 20 | |||||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～10 | 2.5～10 | 2.5～10 | 4～16 | 4～16 | ||
| कठोर तार (㎟) | 1 छड़ी | 2.5～25 | 2.5～25 | 2.5～25 | 4～50 | 4～50 | |
| 2 लाठी | 2.5～16 | 2.5～16 | 2.5～16 | 4～25 | 4～25 | ||
| बन्धन पेंच आकार | एम8 | एम10 | |||||
| कस बन्धन टोक़ (एनएम) | 3.5 | 4 | |||||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | 1/4 | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||||||
| कस बन्धन टोक़ (एनएम) | 0.8 | ||||||
उपस्थिति और स्थापना आयाम:
स्थापना आयाम:
| प्रकार | एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| एससी1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6.5 |
| एससी1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6.5 |
