| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | एससी25 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| रेटेड हीटिंग वर्तमान: | 40ए | रेटेड इन्सुलेशन वोल्टेज: | 690V |
|---|---|---|---|
| डंडे: | 3 | अतिरिक्त संपर्क: | गैर सी |
| तार: | एसी | सुरक्षा की डिग्री: | आईपी20 |
| उत्पाद: | एसी विद्युत संपर्ककर्ता | विद्युत जीवन: | 1000000 |
| प्रमुखता देना: | एसी इलेक्ट्रिक संपर्ककर्ता 1000000 विद्युत जीवन,50 हर्ट्ज कोई एसी इलेक्ट्रिक संपर्ककर्ता,60 हर्ट्ज एसी संपर्ककर्ता स्विच |
||

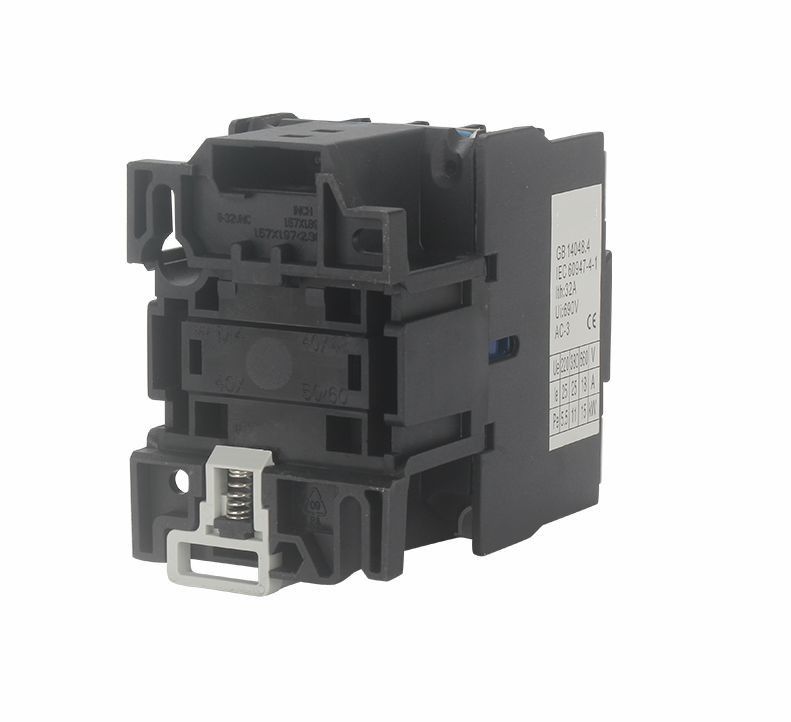

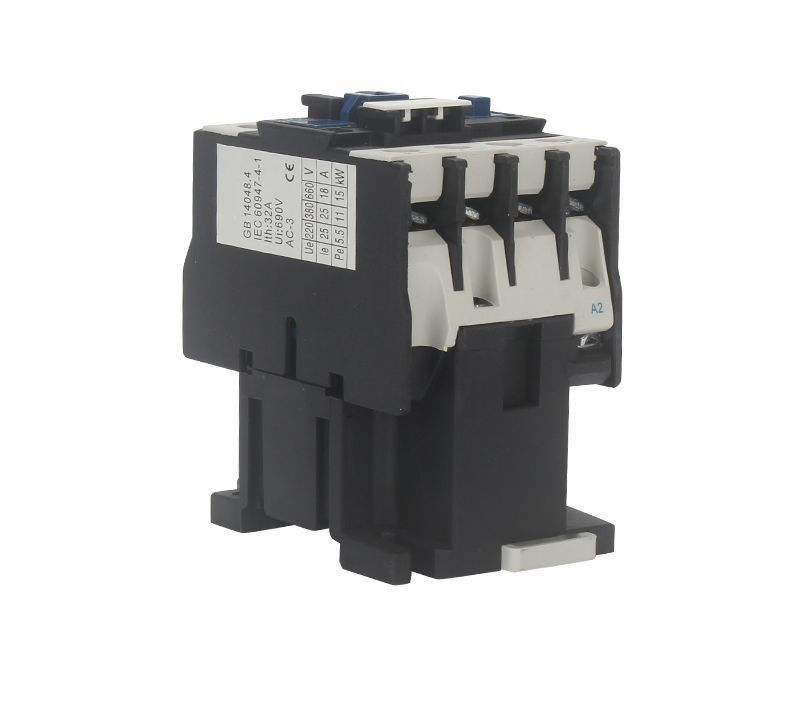

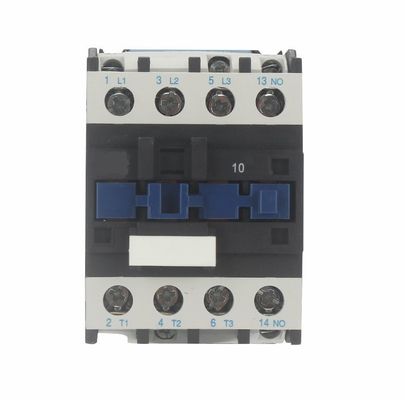

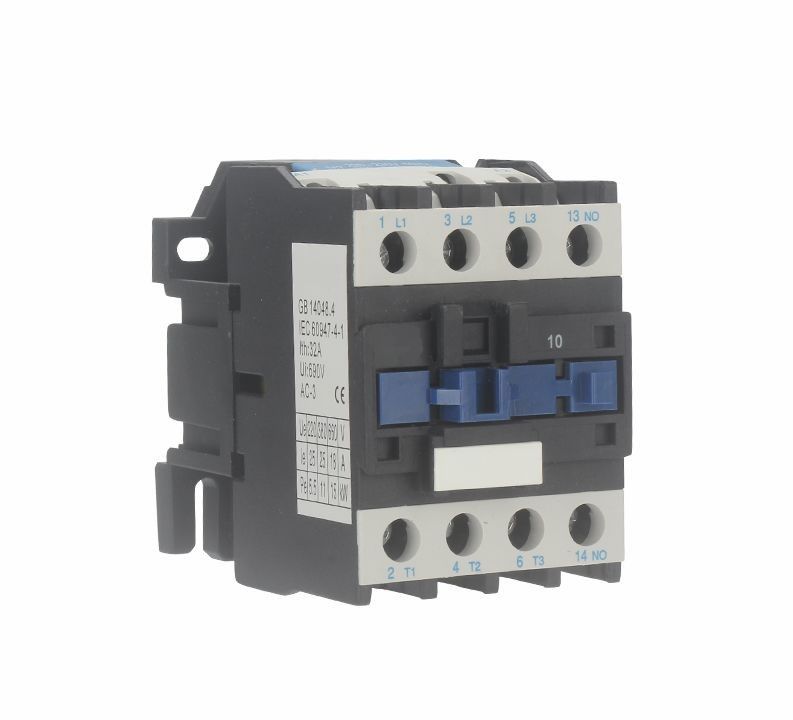

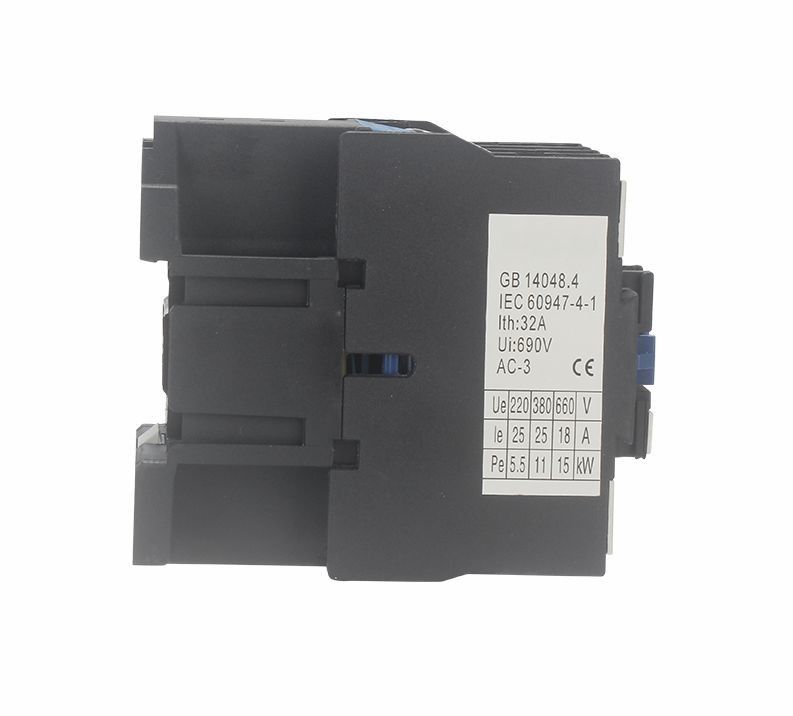

NO या NC 690 Vac AC विद्युत संपर्ककर्ता 50 60HZ चुंबकीय एसी संपर्ककर्ता:
विशेषताएं:
स्थापना: दीन रेल / पेंच स्थापना
प्रमाणन: सीई, सीबी, टीयूवी
मानक: आईईसी 60947-1, आईईसी 60947-4-1
ऑपरेशन की आवृत्ति: 300-1200 बार / घंटा
परिवेश का तापमान: -5 ℃ ~ + 40 ℃
सुरक्षा डिग्री: IP20
स्थापना श्रेणी:तृतीय
प्रदूषण का स्तर:कक्षा 3
ऊंचाई:≤ 2000m
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | एससी25 | ||
| रेटेड हीटिंग वर्तमान (ए) | 40 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | ||
| रेटेड बनाने की क्षमता | 10le | ||
| रेटेड तोड़ने की क्षमता | 8LE | ||
| डंडे | 3 | ||
| अतिरिक्त संपर्क | गैर सी | ||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 200 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 25 |
| एसी-4 | 8.5 | ||
| 660V | एसी-3 | 18 | |
| एसी-4 | 4.4 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V | 5.5 | |
| 380V | 1 1 | ||
| 660V | 15 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | एसी-3 | 600 |
| एसी-4 | 300 | ||
| यांत्रिक जीवन | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | |
| एसी-4 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | ||
| सुसज्जित फ्यूज प्रकार | आरटी16-40 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 110 | |
| रखना | 1 1 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 3~4 | ||
| सक्रियण समय (एमएस) | बंद करे | 12~25 | |
| तोड़ना | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1.5～10 |
| 2 लाठी | 1.5～6 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1～6 | |
| 2 लाठी |
1/4 |
||
| कठोर तार (㎟) | 1 छड़ी | 1.5～6 | |
| 2 लाठी |
1.5～6 |
||
| बन्धन पेंच आकार | एम 4 | ||
| कस बन्धन टोक़ (एनएम) | 1.2 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 |
| 2 लाठी | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | |
| 2 लाठी | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | |
| 2 लाठी | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 |
||
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 57 | 86 | 95 | 40 | 48 | 4.5 |
