इंडोर IP40 मिनी सर्किट ब्रेकर SB6H 3P, 4P 10KA MCB
तात्कालिक ट्रिपिंग विशेषता:
सर्किट ब्रेकर SB6 को अलग-अलग भार वाले वितरण और शाखा सर्किट की सुरक्षा के लिए डिज़ाइन किया गया है;
♦ कर्व बी ---- डिवाइस को वर्तमान 3 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 5 में 0.1S . से कम में काम करना चाहिए
♦ कर्व सी ---- डिवाइस को वर्तमान 5 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 10 में 0.1S . से कम में काम करना चाहिए
♦ कर्व डी ---- डिवाइस को वर्तमान 10 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 20 में 0.1S . से कम में काम करना चाहिए
विशेष विवरण:
| डंडे | 1पी,1पी+एन, 2पी, 3पी, 3पी+एन, 4पी |
| विद्युत विनिर्देश | |
| रेटेड वर्तमान (ए) में | 1-63 |
| रेटेड आवृत्ति (हर्ट्ज) | 50/60 |
| रेटेड काम कर रहे वोल्टेज (वी) यूई | 1पी:230/400～, 2/3/4पी: 400～ |
| रेटेड इन्सुलेट वोल्टेज (वी) यूआई | 500 |
| आवेग वोल्टेज (केवी) का सामना करना पड़ता है | 6 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता (KA) Icn |
4.5 |
| तात्कालिक ट्रिपिंग प्रकार | बी, सी, डी |
| अधिकतम कार्यशील वोल्टेज | 440 |
| न्यूनतम कार्यशील वोल्टेज उमिन | 12 |
| ढांकता हुआ परीक्षण वोल्टेज (केवी) | 2 |
| सेवा जीवन यांत्रिक मानक मूल्य | 10000 |
| (ओसी) विद्युत मानक मूल्य | 4000 |
| नियंत्रण और संकेत: | |
| शंट रिलीज (SHT) | ऐच्छिक |
| अंडरवोल्टेज रिलीज (यूवीटी) | ऐच्छिक |
| सहायक संपर्क (औक्स) | ऐच्छिक |
| अलार्म संपर्क (एएलटी) | ऐच्छिक |
| संपर्क स्थिति संकेतक | चूक जाना |
| दोष संकेत | कोई नहीं |
| कनेक्शन और स्थापना: | |
| परिवेश का तापमान (दैनिक औसत≤35℃ के साथ) | -5 ℃ ～ + 40 ℃ |
| सुरक्षा डिग्री सभी पक्षों | आईपी40 |
| कनेक्शन टर्मिनल | आईपी20 |
| तार (㎟) | 16 |
| बसबार(㎟) | 16 |
| बढ़ते | केबल/बसबार |
| प्रदुषण का स्तर | 2 |
| थर्मल तत्व (℃) की स्थापना के लिए संदर्भ तापमान | 30 |
| भंडारण तापमान (℃) | -25℃～+70℃ |
| आघूर्ण कसाव | 3.0 |
| संबंध | ऊपर और नीचे |
| आयाम (मिमी) ए (1 पी / 2 पी / 3 पी / 4 पी) | 17.5/35/52.5/70 |
 बी(1पी/2पी/3पी/4पी) |
83/83/83/83 |
| (डब्ल्यूएक्सएचएक्सएल) सी(1पी/2पी/3पी/4पी) | 67/67/67/67 |
आवेदन:
NS इंडोर मिनी सर्किट ब्रेकर के लिए इस्तेमाल किया जा सकता है:शॉर्ट-सर्किट प्रोटेक्शन, आइसोलेशन फंक्शन, ओवरलोड प्रोटेक्शन, कॉन्टैक्ट पोजीशन का इंडिकेशन फंक्शन, 35 मिमी डिन-रेल इंस्टॉलेशन, टॉप इनकमिंग और बॉटम आउटगोइंग वायरिंग टाइप, या बॉटम इनकमिंग और टॉप आउटगोइंग वायरिंग टाइप, इलेक्ट्रिकल एक्सेसरीज का चयन करने और दूर के संकेत प्राप्त करने में सक्षम एमसीबी की स्थिति;ब्रेकिंग, क्लोज्ड और फॉल्ट ट्रिपिंग और इलेक्ट्रिकल एक्सेसरीज का चयन करें और एमसीबी और दूर के शंट रिलीज के अंडर-वोल्टेज और ओवर-वोल्टेज प्रोटेक्शन का एहसास करें
अति-वर्तमान परिचालन विशेषताएं:
| नहीं। | रिलीज की रेटेड वर्तमान (ए) | प्रारम्भिक अवस्था | टेस्ट करंट | विस्तृत समय | परिणाम प्राप्त करने के लिए | टिप्पणियां |
| 1 | 1～63 | कोड स्थिति | 1.13 इंच | टी 1h | गैर-यात्रा | |
| 2 | 1～63 | पिछले परीक्षण पर | 1.45 इंच | टी 1h | यात्रा | 5s . में स्थिर रूप से निर्दिष्ट मान तक करंट सेट करना |
| 3 | 32 . में | कोड स्थिति | 2.55 इंच | 1s t 60s | यात्रा | |
| 32 . में | कोड स्थिति | 2.55 इंच | 1s t 120s | यात्रा | ||
| 4 | 1～63 | कोड स्थिति | 3 इंच | टी 0.1s | गैर-यात्रा | बी टाइप |
| 1～63 | कोड स्थिति | 5 इंच | टी 0.1s | यात्रा | बी टाइप | |
| 1～63 | कोड स्थिति | 5 इंच | टी 0.1s | गैर-यात्रा | सी टाइप | |
| 1～63 | कोड स्थिति | 10 इंच | टी 0.1s | यात्रा | सी टाइप | |
| 1～63 | कोड स्थिति | 10 इंच | टी 0.1s | गैर-यात्रा | डी टाइप | |
| 1～63 | कोड स्थिति | 20 इंच | टी 0.1s | यात्रा | डी टाइप |

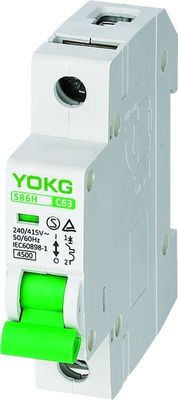

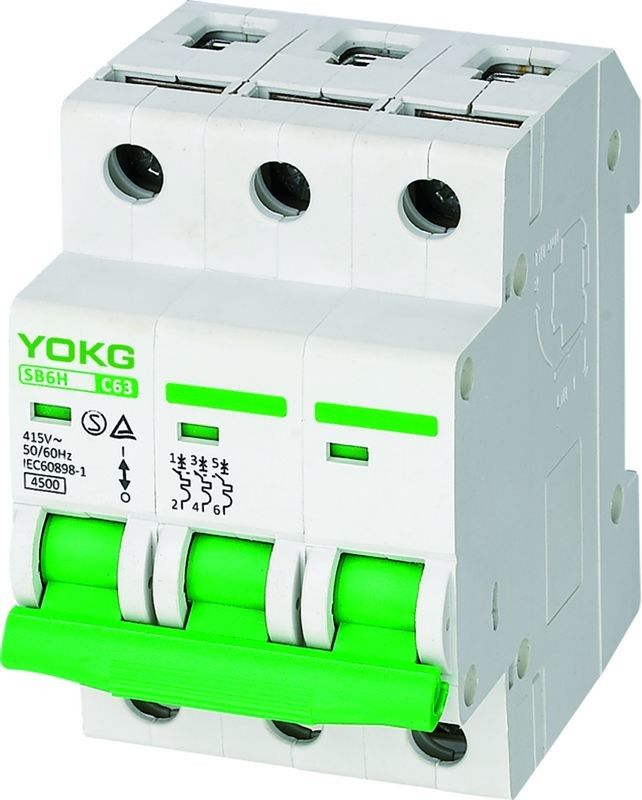

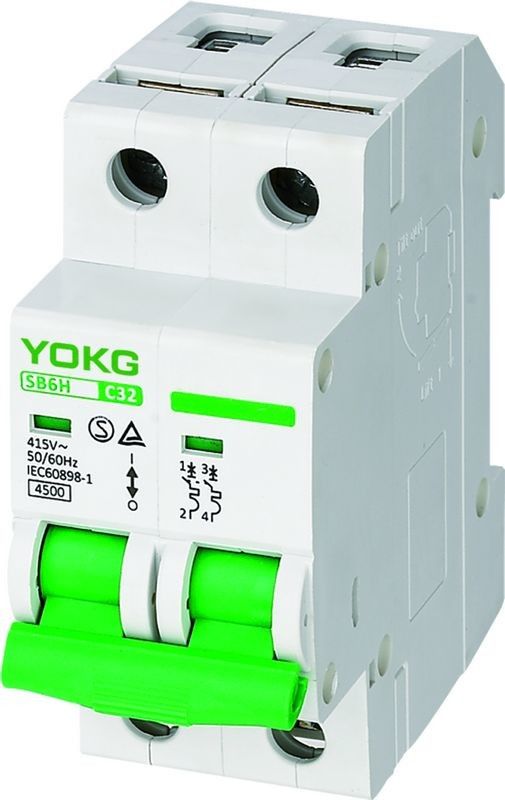

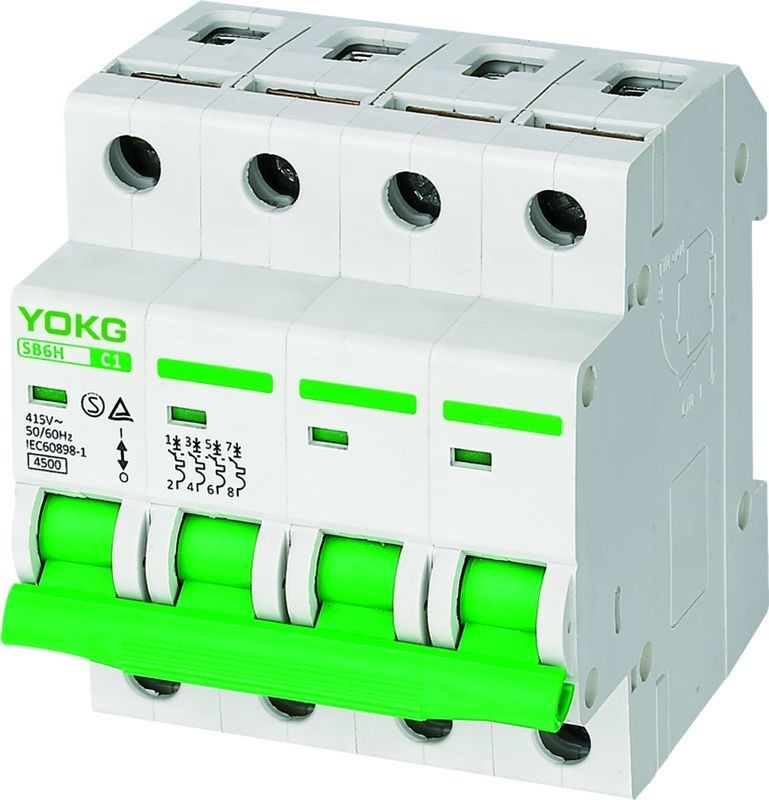

डंडे की संख्या:
आयाम:
