उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | एमसीबी लघु सर्किट ब्रेकर | प्रकार: | छोटा |
|---|---|---|---|
| वर्तमान: | 1-40amp | खम्भों की संख्या: | 1पी+एन |
| रेटेड वोल्टेज: | 230वाक | उत्पत्ति का स्थान: | झेजियांग, चीन |
| हाई लाइट: | PN8H मिनी सर्किट ब्रेकर,मिनी सर्किट ब्रेकर 1P N,4Kv 40 amp डबल पोल ब्रेकर |
||

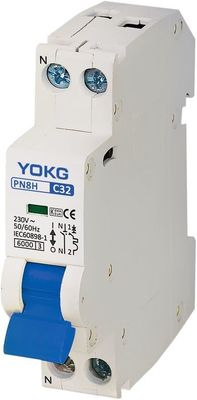

सर्किट प्रोटेक्शन ब्रेकर MCB 1P+N 40amp 4Kv मिनी सर्किट ब्रेकर
आवेदन:
♦ शॉर्ट-सर्किट सुरक्षा
♦ अलगाव समारोह
अधिभार संरक्षण
♦संपर्क स्थिति का संकेत कार्य
♦ 35 मिमी दीन-रेल स्थापना का समर्थन करें
♦ औद्योगिक, वाणिज्यिक, उच्च वृद्धि और नागरिक निवास सर्किट संरक्षण के लिए उपयुक्त।
तात्कालिक ट्रिपिंग विशेषता:
सर्किट ब्रेकर PB8 को अलग-अलग भार वाले वितरण और शाखा सर्किट की सुरक्षा के लिए डिज़ाइन किया गया है;
♦ कर्व बी ---- डिवाइस को वर्तमान 3 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 5 में 0.1S . से कम में काम करना चाहिए
♦ कर्व सी ---- डिवाइस को वर्तमान 5 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 10 में 0.1S . से कम में काम करना चाहिए
♦ कर्व डी ---- डिवाइस को वर्तमान 10 इंच पर 0.1 सेकंड में काम नहीं करना चाहिए;वर्तमान में 20 में 0.1S . से कम में काम करना चाहिए
अति-वर्तमान परिचालन विशेषताएं:
| नहीं। | रिलीज की रेटेड वर्तमान (ए) | प्रारम्भिक अवस्था | टेस्ट करंट | विस्तृत समय | परिणाम प्राप्त करने के लिए | टिप्पणियां |
| 1 | 1～63 | कोड स्थिति | 1.13 इंच | टी 1h | गैर-यात्रा | |
| 2 | 1～63 | पिछले परीक्षण पर | 1.45 इंच | टी 1h | यात्रा | 5s . में स्थिर रूप से निर्दिष्ट मान तक करंट सेट करना |
| 3 | 32 . में | कोड स्थिति | 2.55 इंच | 1s t 60s | यात्रा | |
| 32 . में | कोड स्थिति | 2.55 इंच | 1s t 120s | यात्रा | ||
| 4 | 1～63 | कोड स्थिति | 3 इंच | टी 0.1s | गैर-यात्रा | बी टाइप |
| 1～63 | कोड स्थिति | 5 इंच | टी 0.1s | यात्रा | बी टाइप | |
| 1～63 | कोड स्थिति | 5 इंच | टी 0.1s | गैर-यात्रा | सी टाइप | |
| 1～63 | कोड स्थिति | 10 इंच | टी 0.1s | यात्रा | सी टाइप | |
| 1～63 | कोड स्थिति | 10 इंच | टी 0.1s | गैर-यात्रा | डी टाइप | |
| 1～63 | कोड स्थिति | 20 इंच | टी 0.1s | यात्रा | डी टाइप |
डंडे की संख्या:
आयाम:
विशेष विवरण:
| डंडे | 1पी+एन |
| विद्युत विनिर्देश | |
| रेटेड वर्तमान (ए) में | 1-40 |
| रेटेड आवृत्ति (हर्ट्ज) | 50/60 |
| रेटेड काम कर रहे वोल्टेज (वी) यूई | 230 |
| रेटेड इन्सुलेट वोल्टेज (वी) यूआई | 400 |
| आवेग वोल्टेज (केवी) का सामना करना पड़ता है | 4 |
| रेटेड शॉर्ट-सर्किट ब्रेकिंग क्षमता (KA) Icn | 6 |
| तात्कालिक ट्रिपिंग प्रकार | बी, सी, डी |
| अधिकतम कार्यशील वोल्टेज | 240 |
| न्यूनतम कार्यशील वोल्टेज उमिन | - |
| ढांकता हुआ परीक्षण वोल्टेज (केवी) | 2 |
| सेवा जीवन यांत्रिक मानक मूल्य | 10000 |
| (ओसी) विद्युत मानक मूल्य | 4000 |
| कनेक्शन और स्थापना: | |
| परिवेश का तापमान (दैनिक औसत≤35℃ के साथ) | -5 ℃ ～ + 40 ℃ |
| सुरक्षा डिग्री सभी पक्षों | आईपी40 |
| कनेक्शन टर्मिनल | आईपी20 |
| तार (㎟) | 10 |
| बसबार(㎟) | - |
| बढ़ते | केबल |
| प्रदुषण का स्तर | 2 |
| थर्मल तत्व (℃) की स्थापना के लिए संदर्भ तापमान | 30 |
| भंडारण तापमान (℃) | -25℃～+70℃ |
| आघूर्ण कसाव | 2.5 |
| संबंध | ऊपर और नीचे |
| आयाम (मिमी) ए (1 पी / 2 पी / 3 पी / 4 पी) | 17.5(1पी+एन) |
| बी(1पी/2पी/3पी/4पी) |
87(1पी+एन) |
| (डब्ल्यूएक्सएचएक्सएल) सी(1पी/2पी/3पी/4पी) | 77.5(1पी+एन) |
पैकेज और वितरण:
प्रमाण पत्र:
सामान्य प्रश्न:
1. क्या मुझे आपके उत्पादों की कीमतें मिल सकती हैं?
अच्छा स्वागत है।कृपया हमें किसी भी जांच भेजने के लिए स्वतंत्र महसूस करें।24 घंटे में आपको हमारा जवाब मिल जाएगा।
2. क्या हम उत्पादों पर अपना लोगो/वेबसाइट/कंपनी का नाम प्रिंट कर सकते हैं?
हाँ, OEM और ODM उपलब्ध हैं।
3. नियमित आदेश के लिए मुख्य समय क्या है?
2000 पीसी से कम ऑर्डर मात्रा के लिए 7-15 दिन।अधिक मात्रा के लिए, हम इसके बारे में बातचीत कर सकते हैं।
4. क्या आप तैयार उत्पादों का निरीक्षण करते हैं?
हमारे उत्पादों पैकिंग से पहले 100% आत्म-निरीक्षण और परीक्षण।
5. भुगतान शर्तों के बारे में कैसे?
30% जमा, शेष भुगतान शेष बी / एल कॉपी के खिलाफ।
