उत्पाद विवरण:
|
| इलेक्ट्रिक रेटिंग: | 25ए,40ए,63ए,100ए | विद्युत जीवन: | 100000 |
|---|---|---|---|
| यांत्रिक जीवन: | 1000000 | यूआई: | 500V |
| उपयोग का अवसर: | घरेलू, होटल, अपार्टमेंट | तार: | एसी |
| संपर्क सामग्री: | सिल्वर पॉइंट | वोल्टेज: | 24 वी, 48 वी, 110 वी, 230 वी |
| हाई लाइट: | एसी 2 ध्रुव प्रकाश संपर्ककर्ता 63 ए 230 वी,एचसी 263 2 ध्रुव प्रकाश संपर्ककर्ता,4 ध्रुव प्रकाश संपर्ककर्ता एचसी 263 |
||

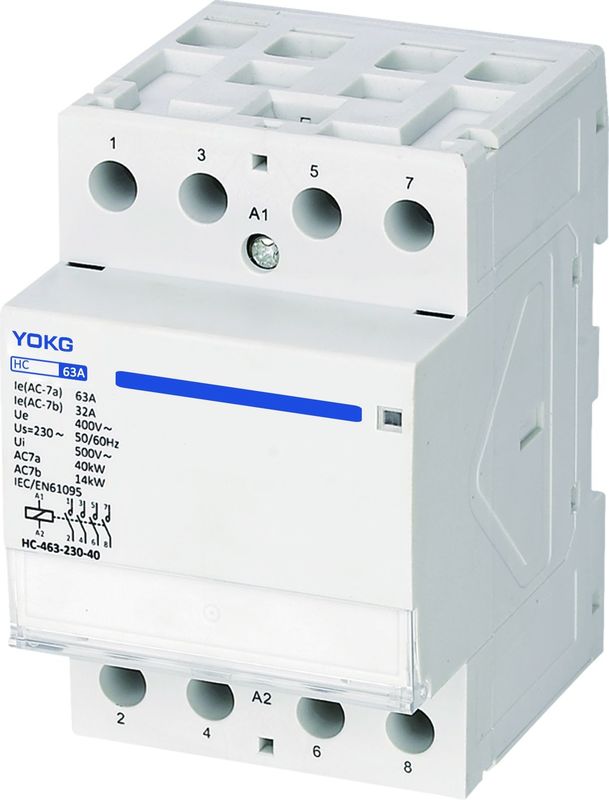

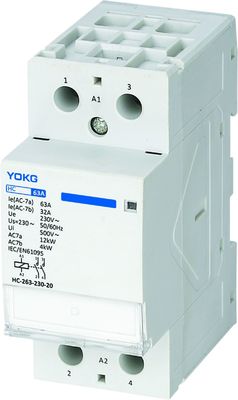

प्रकाश नियंत्रण के लिए घरेलू एसी संपर्ककर्ता एचसी -263 2 पी / 4 पी 63 ए 230 वी नया
आवेदन:
एचसी सीरीज एसी घरेलू संपर्ककर्ता (इसके बाद संपर्ककर्ता) घरेलू बिजली के उपकरणों और कम आगमनात्मक प्रतिक्रिया को नियंत्रित करने के लिए रेटेड कामकाजी वोल्टेज 400 वी एसी 50 एचजेड (या 60 एचजेड) तक सर्किट में उपयोग करने के लिए उपयुक्त है, जो 63 ए तक काम कर रहा है। समान उपयोग के लोड और माइक्रो इंडक्टिव रिएक्शन लोड, घरेलू मोटर लोड को नियंत्रित करने के लिए भी बाध्य हो सकते हैं, जिसकी नियंत्रण शक्ति को अपेक्षाकृत कम करने की आवश्यकता होती है।
यह उत्पाद बड़े पैमाने पर उत्पादित घरेलू बिजली के उपकरणों के स्वचालन का एहसास करने के लिए घरेलू, होटल, अपार्टमेंट आदि जैसे स्थानों पर लागू होता है।
♦ आईईसी61095, जीबी17885 के अनुपालन में
मॉडल और परिभाषा:
सामान्य संचालन की स्थिति और स्थापना की स्थिति:
♦ परिवेशी वायु तापमान: -5～+40℃, औसत 24 घंटे के भीतर +35℃ से अधिक नहीं।
ऊंचाई (एम): 2000 मीटर से अधिक नहीं
वायुमंडलीय स्थितियां: जब उच्चतम तापमान +40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए।कम तापमान पर उच्च सापेक्षिक आर्द्रता की अनुमति दी जानी चाहिए, उदाहरण के लिए, 90% आर्द्रता जब 20 ℃ ।तापमान परिवर्तन के कारण कभी-कभी घनीभूत ओस होने पर विशेष उपाय किए जाने चाहिए।
प्रदूषण की डिग्री: कक्षा 2
♦ स्थापना श्रेणी: II
माउंटिंग: दीन रेल पर TH35-7.5 माउंटिंग रेल इंस्टालेशन
♦सुरक्षा डिग्री: IP20
आम:
इलेक्ट्रिक रेटिंग: 25A,40A,63A,100A तक उपयोगिता श्रेणी: AC-1, AC-7a, AC-7b
मानक: आईईसी / एन 61095 विद्युत जीवन 100,000, यांत्रिक जीवन 1,000,000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
ऑपरेशन रेंज:
संपर्ककर्ता 85% अस और 110% यूएस के बीच किसी भी मूल्य पर मज़बूती से खींचेगा।110% Us अधिकतम मूल्य है और 85% Us अधिकतम मूल्य है।
संपर्ककर्ता 75% अस और 20% अस के बीच पूरी तरह से रिलीज़ और ब्रेक करेगा।20% Us अधिकतम मान है और 75% Us न्यूनतम मान है।
नियुक्त ऑपरेशन प्रदर्शन:
| बनाने और तोड़ने की स्थिति | ||||||
| उपयोग श्रेणी | मैंसी/मैंइ | यूआर/यूइ | क्योंकि मैं | समय बनाना (ए) एस |
अंतराल समय एस |
संचालन चक्र बार |
| एसी-7ए | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30 000 |
| एसी-7बी | (सी) | (बी) | 0.45 | 0.05 | 10 | 30 000 |
| (ए) यदि संपर्क फिर से टूटने से पहले पूरी तरह से बंद हो गया है, तो बनाने का समय 0.05 से कम की अनुमति है। (बी) ऑपरेशन उर/यूई = 1.0 बनाने के लिए, ऑपरेशन को तोड़ने के लिए उर/यूई = 0.17 (सी) ऑपरेशन आईसी/आईई = 6.0 बनाने के लिए, ऑपरेशन तोड़ने के लिए आईसी/आईई = 1.0 |
||||||
बनाने और तोड़ने की क्षमता:
| बनाने और तोड़ने की स्थिति | ||||||
| उपयोग श्रेणी | मैंसी/मैंइ | यूआर/यूइ | क्योंकि मैं | समय बनाना (ए) एस |
अंतराल समय एस |
संचालन चक्र बार |
| एसी-7ए | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| एसी-7बी | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
यांत्रिक जीवन:
यांत्रिक जीवन: 1 मिलियन बार, प्रति घंटे ऑपरेशन चक्र 300 गुना है।
विद्युत जीवन:
विद्युत जीवन: 100,000 बार, प्रति दिन अधिकतम संचालन चक्र 100 गुना है।
उत्पाद:
संपर्ककर्ता नई संरचना, छोटी मात्रा के मॉड्यूलर नियंत्रण उपकरण हैं।इसकी विशेषता में दीन-रेल स्थापना, मॉड्यूलर आकार, सुंदर डिजाइन और सुरक्षा शामिल है।यह उलटा संरचना लागू कर सकता है और प्रकाश बॉक्स में मिनी सर्किट ब्रेकर के साथ जोड़ा जा सकता है।
यह अच्छा इन्सुलेशन सामग्री लागू करता है, जो सुरक्षा सूचकांक में सुधार करता है।
यह अच्छी उपस्थिति और कम शोर है और होटल और अस्पताल आदि के लिए उपयुक्त है।
एचसी होम संपर्ककर्ता आदेश कोड:
| 63ए | 2पी | 4पी |
| 24वी | एचसी-263-24-10 | एचसी-463-24-30 |
| एचसी-263-24-20 | एचसी-463-24-40 | |
| एचसी-263-24-11 | एचसी-463-24-31 | |
| एचसी-263-24-02 | एचसी-463-24-22 | |
| एचसी-463-24-04 | ||
| 48वी | एचसी-263-48-10 | एचसी-463-48-30 |
| एचसी-263-48-20 | एचसी-463-48-40 | |
| एचसी-263-48-11 | एचसी-463-48-31 | |
| एचसी-263-48-02 | एचसी-463-48-22 | |
| एचसी-463-48-04 | ||
| 110V | एचसी-263-110-10 | एचसी-463-110-30 |
| एचसी-263-110-20 | एचसी-463-110-40 | |
| एचसी-263-110-11 | एचसी-463-110-31 | |
| एचसी-263-110-02 | एचसी-463-110-22 | |
| एचसी-463-110-04 | ||
| 230V | एचसी-263-230-10 | एचसी-463-230-30 |
| एचसी-263-230-20 | एचसी-463-230-40 | |
| एचसी-263-230-11 | एचसी-463-230-31 | |
| एचसी-263-230-02 | एचसी-463-230-22 | |
| एचसी-463-230-04 |
