| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE |
| मॉडल संख्या: | एचसी-263, एचसी-463 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग या ग्राहक की मांग के अनुसार |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| तार: | एसी | आवेदन: | घरेलू, होटल, अपार्टमेंट |
|---|---|---|---|
| मुख्य सर्किट रेटिंग: | 63ए | सुरक्षा का स्तर: | आईपी20 |
| वोल्टेज: | 24 वी, 48 वी, 110 वी, 230 वी | परिचालन तापमान: | -5 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| प्रमुखता देना: | 63 amp लघु घरेलू एसी संपर्ककर्ता,घरेलू एसी संपर्ककर्ता 63amp IP20,2 चरण 1no 1nc संपर्ककर्ता IP20 |
||

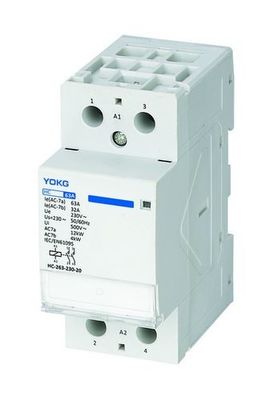

2 चरण 1NO 1NC लघु संपर्ककर्ता 63amp इलेक्ट्रिक संपर्ककर्ता
आवेदन:
एचसी सीरीज घरेलू विद्युत संपर्ककर्ता घरेलू उपकरणों और इसी तरह के उपयोगों को कम माइक्रो-लोड को नियंत्रित करने के लिए उपयुक्त हैं, घरेलू मोटर लोडिंग को भी नियंत्रित करते हैं, जिनकी नियंत्रण शक्ति कम हो जाएगी, उत्पादों का उपयोग परिवार, होटल, एप्रैटमेंट आदि स्थानों के लिए किया जाता है, और यह हो सकता है स्वचालित समारोह का एहसास हुआ।
मॉडल और परिभाषा:
शर्तें और स्थापना की स्थिति:
♦ परिवेशी वायु तापमान: -5～+40℃, औसत 24 घंटे के भीतर +35℃ से अधिक नहीं।
ऊंचाई (एम): 2000 मीटर से अधिक नहीं
वायुमंडलीय स्थितियां: जब उच्चतम तापमान +40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% से अधिक नहीं होनी चाहिए।कम तापमान पर उच्च सापेक्षिक आर्द्रता की अनुमति दी जानी चाहिए, उदाहरण के लिए, 90% आर्द्रता जब 20 ℃ ।तापमान परिवर्तन के कारण कभी-कभी घनीभूत ओस होने पर विशेष उपाय किए जाने चाहिए।
प्रदूषण की डिग्री: कक्षा 2
♦ स्थापना श्रेणी: II
माउंटिंग: दीन रेल पर TH35-7.5 माउंटिंग रेल इंस्टालेशन
♦सुरक्षा डिग्री: IP20
आम:
इलेक्ट्रिक रेटिंग: 25A,40A,63A,100A तक उपयोगिता श्रेणी: AC-1, AC-7a, AC-7b
मानक: आईईसी / एन 61095 विद्युत जीवन 100,000, यांत्रिक जीवन 1,000,000
HC-225/HC-240/HC-263: Ue=230V～ HC-425/HC-440/HC-463: Ue=400V～
ऑपरेशन रेंज:
संपर्ककर्ता 85% अस और 110% यूएस के बीच किसी भी मूल्य पर मज़बूती से खींचेगा।110% Us अधिकतम मूल्य है और 85% Us अधिकतम मूल्य है।
संपर्ककर्ता 75% अस और 20% अस के बीच पूरी तरह से रिलीज़ और ब्रेक करेगा।20% Us अधिकतम मान है और 75% Us न्यूनतम मान है।
नियुक्त ऑपरेशन प्रदर्शन:
| बनाने और तोड़ने की स्थिति | ||||||
| उपयोग श्रेणी | मैंसी/मैंइ | यूआर/यूइ | क्योंकि मैं | समय बनाना (ए) एस |
अंतराल समय एस |
संचालन चक्र बार |
| एसी-7ए | 1.0 | 1.05 | 0.80 | 0.05 | 10 | 30 000 |
| एसी-7बी | (सी) | (बी) | 0.45 | 0.05 | 10 | 30 000 |
| (ए) यदि संपर्क फिर से टूटने से पहले पूरी तरह से बंद हो गया है, तो बनाने का समय 0.05 से कम की अनुमति है। (बी) ऑपरेशन उर/यूई = 1.0 बनाने के लिए, ऑपरेशन को तोड़ने के लिए उर/यूई = 0.17 (सी) ऑपरेशन आईसी/आईई = 6.0 बनाने के लिए, ऑपरेशन तोड़ने के लिए आईसी/आईई = 1.0 |
||||||
बनाने और तोड़ने की क्षमता:
| बनाने और तोड़ने की स्थिति | ||||||
| उपयोग श्रेणी | मैंसी/मैंइ | यूआर/यूइ | क्योंकि मैं | समय बनाना (ए) एस |
अंतराल समय एस |
संचालन चक्र बार |
| एसी-7ए | 1.5 | 1.05 | 0.80 | 0.05 | 10 | 50 |
| एसी-7बी | 8 | 1.05 | 0.45 | 0.05 | 10 | 50 |
यांत्रिक जीवन:
यांत्रिक जीवन: 1 मिलियन बार, प्रति घंटे ऑपरेशन चक्र 300 गुना है।
विद्युत जीवन:
विद्युत जीवन: 100,000 बार, प्रति दिन अधिकतम संचालन चक्र 100 गुना है।
उत्पाद:
संपर्ककर्ता नई संरचना, छोटी मात्रा के मॉड्यूलर नियंत्रण उपकरण हैं।इसकी विशेषता में दीन-रेल स्थापना, मॉड्यूलर आकार, सुंदर डिजाइन और सुरक्षा शामिल है।यह उलटा संरचना लागू कर सकता है और प्रकाश बॉक्स में मिनी सर्किट ब्रेकर के साथ जोड़ा जा सकता है।
यह अच्छा इन्सुलेशन सामग्री लागू करता है, जो सुरक्षा सूचकांक में सुधार करता है।
यह अच्छी उपस्थिति और कम शोर है और होटल और अस्पताल आदि के लिए उपयुक्त है।
एचसी होम संपर्ककर्ता आदेश कोड:
| 63ए | 2पी | 4पी |
| 24वी | एचसी-263-24-10 | एचसी-463-24-30 |
| एचसी-263-24-20 | एचसी-463-24-40 | |
| एचसी-263-24-11 | एचसी-463-24-31 | |
| एचसी-263-24-02 | एचसी-463-24-22 | |
| एचसी-463-24-04 | ||
| 48वी | एचसी-263-48-10 | एचसी-463-48-30 |
| एचसी-263-48-20 | एचसी-463-48-40 | |
| एचसी-263-48-11 | एचसी-463-48-31 | |
| एचसी-263-48-02 | एचसी-463-48-22 | |
| एचसी-463-48-04 | ||
| 110V | एचसी-263-110-10 | एचसी-463-110-30 |
| एचसी-263-110-20 | एचसी-463-110-40 | |
| एचसी-263-110-11 | एचसी-463-110-31 | |
| एचसी-263-110-02 | एचसी-463-110-22 | |
| एचसी-463-110-04 | ||
| 230V | एचसी-263-230-10 | एचसी-463-230-30 |
| एचसी-263-230-20 | एचसी-463-230-40 | |
| एचसी-263-230-11 | एचसी-463-230-31 | |
| एचसी-263-230-02 | एचसी-463-230-22 | |
| एचसी-463-230-04 |
