| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE,TUV,CB |
| मॉडल संख्या: | एससी09~12 |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | प्रत्येक इकाई को एक व्यक्तिगत आंतरिक बॉक्स में पैक किया जाना चाहिए |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| रेटेड हीटिंग वर्तमान: | 20ए | रेटेड इन्सुलेशन वोल्टेज: | 690V |
|---|---|---|---|
| डंडे: | 3 | मानक: | आईईसी60947 |
| अतिरिक्त संपर्क: | गैर सी | संपर्क: | चांदी |
| सुरक्षा की डिग्री: | आईपी20 | प्रदूषण का स्तर: | कक्षा 3 |
| प्रमुखता देना: | YOKG 20A 3 पोल एसी कॉन्टैक्टर,IP20 3 पोल एसी कॉन्टैक्टर 690V,IP20 AC 20 amp कॉन्टैक्टर |
||

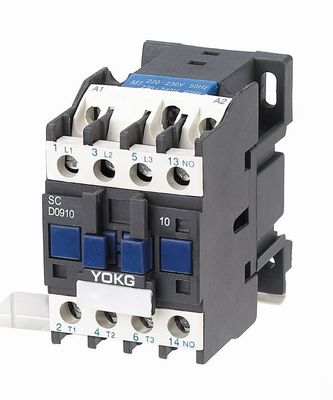

YOKG एसी इलेक्ट्रिक कॉन्टैक्टर SC09 ~ 12 20A 690V 3 पोल ब्लैक कॉन्टैक्टर:
आवेदन:
एसी मोटर बनाने, तोड़ने, बार-बार शुरू करने और नियंत्रित करने के लिए एससी श्रृंखला एसी संपर्ककर्ता (इसके बाद संपर्ककर्ता) रेटेड वोल्टेज 690 वी एसी 50 एचजेड या 60 एचजेड तक सर्किट में उपयोग करने के लिए उपयुक्त है, जिसे 95 ए तक वर्तमान में रेट किया गया है।थर्मल रिले के साथ, यह अधिभार सर्किट की सुरक्षा के लिए विद्युत चुम्बकीय स्टार्टर बन जाता है।
यह श्रृंखला संपर्ककर्ता GB 14048, IEC60947-4-1 . का अनुपालन करता है
मुख्य पैरामीटर और तकनीकी प्रदर्शन:
| प्रकार | SC09 | एससी12 | ||
| रेटेड हीटिंग वर्तमान (ए) | 20 | 20 | ||
| रेटेड इन्सुलेशन वोल्टेज (वी) | 690 | 690 | ||
| रेटेड प्रभाव वोल्टेज का सामना (केवी) | 6 | 6 | ||
| रेटेड बनाने की क्षमता | 10le | 10le | ||
| रेटेड तोड़ने की क्षमता | 8LE | 8LE | ||
| डंडे | 3 | 3 | ||
| अतिरिक्त संपर्क | गैर सी | गैर सी | ||
| शॉर्ट-टाइम करंट झेलता है (ए) | 10एस | 72 | 96 | |
| रेटेड काम कर रहे वर्तमान (ए) | 380V | एसी-3 | 9 | 12 |
| एसी-4 | 3.5 | 5 | ||
| 660V | एसी-3 | 6.6 | 8.9 | |
| एसी-4 | 1.5 | 2 | ||
| चरण 3 . की एसी -3 क्षमता गिलहरी-पिंजरे मोटर (एसी-3) किलोवाट |
220V | 2.2 | 3 | |
| 380V | 4 | 5.5 | ||
| 660V | 5.5 | 7.5 | ||
| ऑपरेशन आवृत्ति (समय/घंटा) | विद्युत जीवन | एसी-3 | 1200 | 1200 |
| एसी-4 | 300 | 300 | ||
| यांत्रिक जीवन | 3600 | 3600 | ||
| विद्युत जीवन (10000/बार) | एसी-3 | 100 | 100 | |
| एसी-4 | 20 | 20 | ||
| यांत्रिक जीवन (10000/बार) | 1000 | 1000 | ||
| सुसज्जित फ्यूज प्रकार | RT16-20 | RT16-20 | ||
| रेटेड नियंत्रण आपूर्ति वोल्टेज हमें (वी) | 50/60 हर्ट्ज | 12~480 | 12~480 | |
| ऑपरेशन रेंज | समीप करना | (85% ~ 110%) हमें + 40 ℃ | (85% ~ 110%) हमें + 40 ℃ | |
| जारी | (20% ~ 75%) हमें -5 ℃ | (20% ~ 75%) हमें -5 ℃ | ||
| एसी कुंडल औसत शक्ति (वीए) | शुरू | 70 | 70 | |
| रखना | 8 | 8 | ||
| शक्ति दक्षता वर्ग | कक्षा 3 | कक्षा 3 | ||
| थर्मल नुकसान (डब्ल्यू) | 2~3 | 2~3 | ||
| सक्रियण समय (एमएस) | बंद करे | 12~25 | 12~25 | |
| तोड़ना | 5~20 | 5~20 | ||
| मुख्य सर्किट वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | 0.8 | ||
| नियंत्रण लूप वायरिंग | ठंड के बिना लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 |
| 2 लाठी | 1/4 | 1/4 | ||
| ठंड के साथ लचीला तार टर्मिनल दबाने (㎟) |
1 छड़ी | 1/4 | 1/4 | |
| 2 लाठी | 1～2.5 | 1～2.5 | ||
| कठोर तार (㎟) | 1 छड़ी | 1/4 | 1/4 | |
| 2 लाठी | 1/4 | 1/4 | ||
| बन्धन पेंच आकार | एम 3.5 | एम 3.5 | ||
| कस बन्धन टोक़ (एनएम) | 0.8 | 0.8 |
||
मॉडल और निहितार्थ:
कार्य और स्थापना की स्थिति:
परिवेश हवा का तापमान: -5 ℃ - + 40 ℃ और औसत 24 घंटों के भीतर + 35 ℃ से अधिक नहीं;
ऊंचाई: 2000m;
हवा की स्थिति: जब उच्चतम तापमान + 40 ℃ होता है, तो हवा की सापेक्ष आर्द्रता 50% तक नहीं होती है, लेकिन कम तापमान पर उच्च आर्द्रता की अनुमति होती है।जैसे, 20 ℃ पर 90% आर्द्रता।कम तापमान पर घनीभूत ओस पर विचार किया जाना चाहिए;
प्रदूषण की डिग्री: कक्षा 3
स्थापना श्रेणी: III
सुरक्षा डिग्री: IP20
स्थापना की स्थिति: स्थापना पक्ष और ऊर्ध्वाधर पक्ष के बीच ढाल कोण ± 5 ℃ से अधिक नहीं होना चाहिए
प्रभाव और कंपन: बिना किसी स्पष्ट झटकों, प्रभाव और कंपन की परिस्थितियों में संपर्ककर्ता को स्थापित और संचालित किया जाना चाहिए।
संरचना विशेषता:
इसे सहायक संपर्क ब्लॉक, समय रिले और वर्तमान-सीमित संपर्क ब्लॉक, और थर्मल रिले के साथ स्थापित किया जा सकता है, फिर अन्य व्युत्पन्न उत्पाद होने के लिए;
इस श्रृंखला संपर्ककर्ता में छोटी मात्रा, हल्के वजन, कम बिजली की हानि, लंबे जीवन और सुरक्षित और विश्वसनीयता आदि हैं;
संपर्ककर्ता को 1NO सहायक संपर्क या 1NC सहायक संपर्क (32A से कम), और 1NO सहायक संपर्क + 1NC सहायक संपर्क (40A से अधिक) से लैस किया जा सकता है।इसके अलावा, इसे F4 सहायक संपर्ककर्ता ब्लॉक (2ब्लॉक या 4ब्लॉक) से लैस किया जा सकता है;
स्थापित करने के लिए पेंच का उपयोग करने के अलावा, संपर्ककर्ता को 35 मिमी (sc09 ~ 95) की मानक स्थापना रेल और 75 मिमी (SC40 ~ 95) की मानक स्थापना रेल के साथ कड़ा किया जा सकता है।
स्थापना आयाम:
| एक अधिकतम | बी मैक्स | सी मैक्स | ए | बी | मैं |
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
