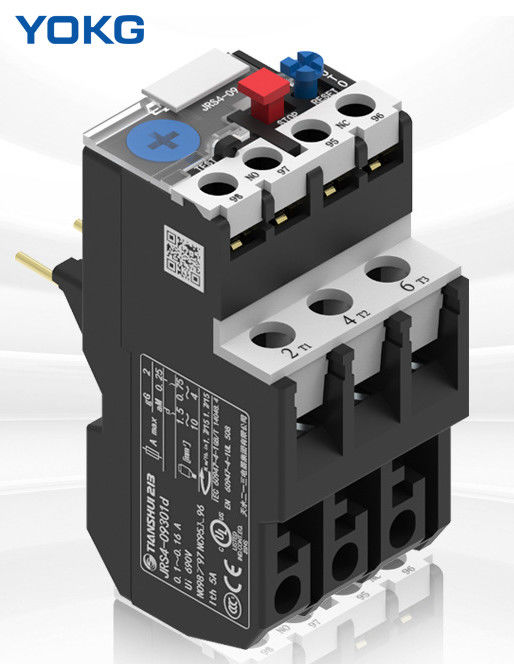

OEM थर्मल अधिभार रिले LR2-D13 (JS28) एन / ओ, एन / सी अधिभार संरक्षण रिले
आवेदन:
LR2-D श्रृंखला थर्मल रिले का उपयोग 50Hz या 60Hz के सर्किट में किया जा सकता है, रेटेड इन्सुलेशन वोल्टेज 660V, रेटेड वर्तमान 0.1-93A चरण ब्रेक की सुरक्षा के लिए जब इलेक्ट्रिक मोटर ओवरलोड होता है।
रिले में अलग तंत्र और तापमान मुआवजा है और इसे एचसी-डी श्रृंखला एसी संपर्ककर्ता में प्लग किया जा सकता है।यह नब्बे के दशक में दुनिया में सबसे उन्नत थर्मल रिले है।
विशेष विवरण:
♦ मुख्य सर्किट का मौलिक पैरामीटर
रेटेड इन्सुलेशन वोल्टेज 660V
रेटेड काम कर रहे वर्तमान 25,36,93A अलग से
रेटेड सेटिंग करंट और सेटिंग की रेगुलेटर सील
थर्मल घटक का वर्तमान
सहायक सर्किट
विद्युत इन्सुलेशन के साथ NO और NC संपर्क की एक जोड़ी होती है
रेटेड आवृत्ति 50-60 हर्ट्ज
♦ समूह का उपयोग करें, रेटेड कार्यशील वोल्टेज, थर्मल करंट और रेटेड करंट को नियुक्त करें
| प्रकार | संख्या | सेटिंग रेंज (ए) | संपर्क के लिए |
| LR2-D13 | 1301 | 0.10~0.16 | सीजेएक्स2-09~32 |
| 1302 | 0.16~0.25 | सीजेएक्स2-09~32 | |
| 1303 | 0.25~0.40 | सीजेएक्स2-09~32 | |
| 1304 | 0.40~0.63 | सीजेएक्स2-09~32 | |
| 1305 | 0.63~1 | सीजेएक्स2-09~32 | |
| 1306 | 1~1.6 | सीजेएक्स2-09~32 | |
| 1307 | 1.6~2.5 | सीजेएक्स2-09~32 | |
| 1308 | 2.5~4 | सीजेएक्स2-09~32 | |
| 1310 | 4~6 | सीजेएक्स2-09~32 | |
| 1312 | 5.5~8 | सीजेएक्स2-12~32 | |
| 1314 | 7~10 | सीजेएक्स2-18~32 | |
| 1316 | 9~13 | सीजेएक्स2-25~32 | |
| 1321 | 12~18 | सीजेएक्स2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
रूपरेखा और बढ़ते आकार:
