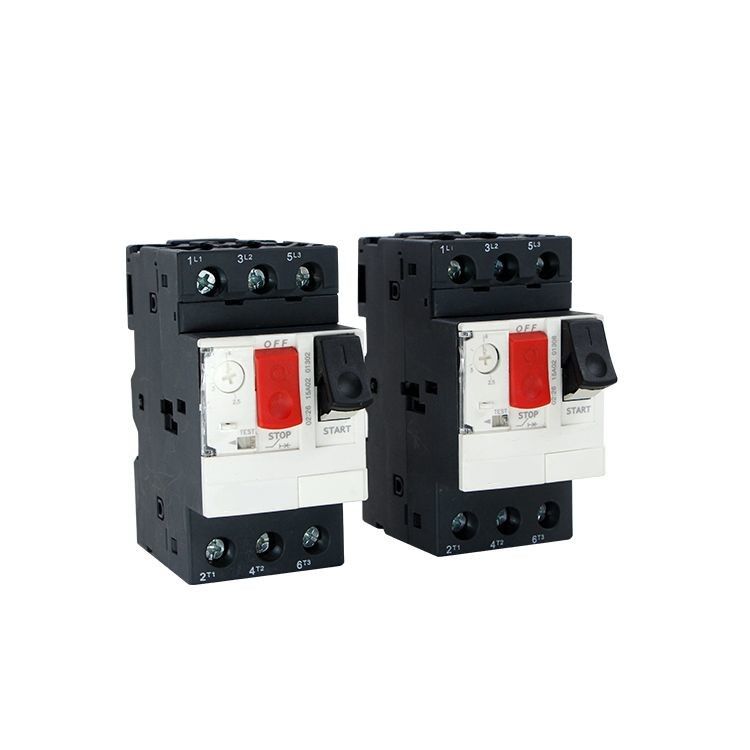

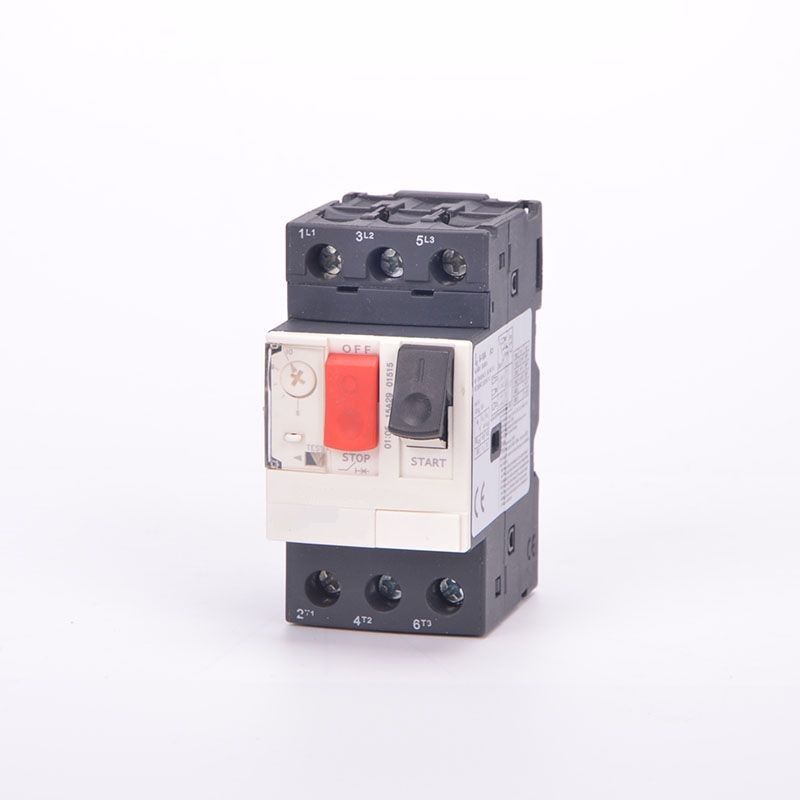

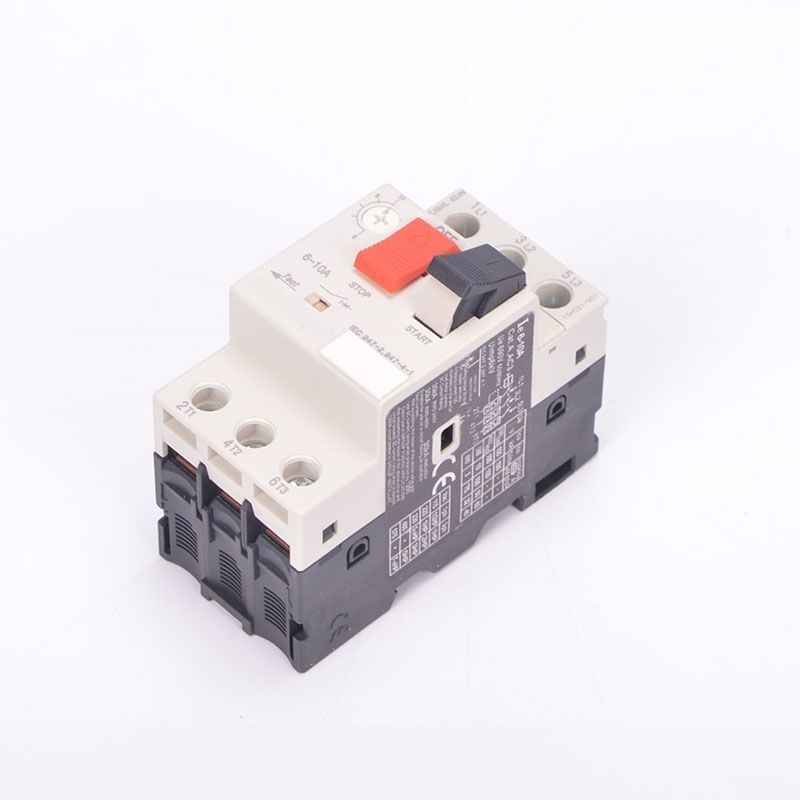

3P MPCB GV2-ME मोटर प्रोटेक्शन सर्किट ब्रेकर 3 पोल 24.0-32.0
आवेदन:
GV1, GV2, GV3 सीरीज मोटर प्रोटेक्शन सर्किट ब्रेकर, मॉड्यूलर डिजाइन, सुंदर उपस्थिति, छोटी मात्रा, ब्रेक फेज प्रोटेक्शन, बिल्ट-इन थर्मल रिले, मजबूत कार्यक्षमता, अच्छी बहुमुखी प्रतिभा।श्रृंखला IEC60947.2 और IEC60947-4.1 और मानक EN60947-1 के अनुरूप है।स्विच और कॉन्टैक्टर मोटर डायरेक्ट स्टार्टर से बने हो सकते हैं।खोल संरक्षण की श्रृंखला, आदि।
ग्रेड IP65 तक पहुंच सकता है।इस श्रृंखला में तीन प्रकार के उत्पाद हैं: GV2-M.ME एक पुश-बटन नियंत्रित मोटर है जिसमें गर्मी चुंबकीय सुरक्षा सर्किट ब्रेकर है;GV2-RS एक ट्रांसफर स्विच द्वारा नियंत्रित मोटर के लिए थर्मल चुंबकीय संरक्षण के साथ एक सर्किट ब्रेकर है;ट्रांसफर स्विच द्वारा नियंत्रित इलेक्ट्रिक मोटर्स के लिए GV2-LS.LE चुंबकीय सुरक्षा (थर्मल विलंब सुरक्षा के बिना) के साथ सर्किट ब्रेकर।
समारोह और सुविधा
1. ऑपरेशन का मतलब स्विच का है: एम-बटन शैली; पी-रोटरी स्विच शैली;RS, LS - की-लिफ्टिंग स्विच स्टाइल।
2.GV2 श्रृंखला मोटर सुरक्षा सर्किट ब्रेकर के साथ मॉड्यूलर डिजाइन, सुंदर आकार, छोटी मात्रा, खुले चरण संरक्षण को गोद ले
थर्मल रिले अंतर्निहित, कार्यात्मक और सामान्यता।
3. स्विच और संपर्ककर्ता मोटर स्टार्टर से बना हो सकता है।
4. अतिरिक्त संपर्क:
5. तात्कालिक सहायक संपर्क
6. वोल्टेज रिलीज के तहत
मोटर का एयर स्विच
| GV2-M, GV2-ME, GV2-P | जीवी2-आरएस | GV2-LS, GV2-LE | |||
| M01C | 0.1-0.16 | RS01C | 0.1 -0.16 | ||
| M02C | 0.16-0.25 | RS02C | 0.16-0.25 | ||
| एम03सी | 0.25 - 0.40 | RS03C | 0.25 - 0.40 | LS03 | 0 25-0.40 |
| एम04सी | 0.40- 0.63 | RS04C | 0.40- 0.63 | LS04 | 0 40-0.63 |
| M05C | 0.63 - 1 | RS05C | 0.63-1 | LS05 | 0.63 -1 |
| M06C | 1-1.6 | RS06C | 1-1.6 | LS06 | 1-1.6 |
| M07C | 1.6-2.5 | RS07C | 1.6-2.5 | एलएस07 | 1.6-2.5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2.5-4 |
| एम10सी | 4-6.3 | RS10C | 4 - 6.3 | LS10 | 4-6.3 |
| एम14सी | 6-10 | RS14C | 6-10 | एलएस14 | 6-10 |
| एम16सी | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| एम18सी | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| एम20सी | 13-18 | RS20C | 13-18 | एलएस20 | 13-18 |
| एम21सी | 17-23 | RS21C | 17-23 | एलएस21 | 17-23 |
| एम22सी | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| एम32सी | 24-32 | RS32C | 24-32 | ||
ब्रेकर (GV2 मोटर सर्किट बियरर) द्वारा नियंत्रित तीन-चरण इलेक्ट्रोमीटर की रेटेड शक्ति
| रेटेड वर्तमान की समायोजन सीमा यानी (ए) | तीन चरण इलेक्ट्रोमोटर की मानक शक्ति KW.AC-350HZ/60HZ | |||||
| 230/240 वी | 400V | 415वी | 440V | 500V | 690V | |
| 0.1-0.16 | - | - | - | - | - | - |
| 0.16-0.25 | - | - | - | - | - | - |
| 0.25-0.4 | - | - | - | - | - | - |
| 040- 0.63 | - | - | - | - | - | 0.37 |
| 0.63-1 | - | - | - | 0.37 | 0.37 | 0.55 |
| 1-1.6 | - | 0.37 | - | 0.55 | 0.75 | 1.1 |
| 1.6-2.5 | 0.7 | 0.75 | 0.75 | 1.1 | 1.1 | 1.5 |
| 2.5-4 | 0.75 | 1.5 | 1.5 | 1.5 | 22 | 3 |
| 4-6.3 | 1.1 | 2.2 | 2.2 | 3 | 37 | 4 |
| 6-10 | 2.2 | 4 | 4 | 4 | 5.5 | 7.5 |
| 9-14 | 3 | 5.5 | 5.5 | 7.5 | 7.5 | 9 |
| 13-18 | 4 | 7.5 | 9 | 9 | 9 | 1 1 |
| 17-23 | 5.5 | 1 1 | 1 1 | 1 1 | 1 1 | 15 |
| 20-25 | 5.5 | 1 1 | 1 1 | 1 1 | 15 | 18.5 |
| 24-32 | 7.5 | 15 | 15 | 15 | 185 | 23 |
तत्काल चुंबकीय क्षेत्र में ब्रेकर का संयुक्त वर्तमान कम्यूटिंग मूल्य। (तालिका 3 देखें)
| रेटेड वर्तमान I nA | कंपोनेंट्स ए के लिए एडजस्टिंग रेंज कम्यूटिंग करंट। | तत्काल क्षेत्र में drsjointing वर्तमान कम्यूटरिंग मूल्य I nA |
| 0.16 | 0.1 -0.16 | 1.5 |
| 0.25 | 0.16-0.25 | 2.4 |
| 0.4 | 0.25-0.4 | 5 |
| 0.63 | 0.4-0 63 | 8 |
| 1 | 0.63-1 | 13 |
| 1.6 | 1 -1.6 | 22.5 |
| 2.5 | 1.6-2.5 | 33.5 |
| 4 | 2.5-4 | 51 |
| 6.3 | 4-6.3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
