| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | YOKG |
| प्रमाणन: | CE, KEMA |
| मॉडल संख्या: | EM63B |
| न्यूनतम आदेश मात्रा: | 100PCS |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग या ग्राहक की मांग के अनुसार |
| प्रसव के समय: | 15 दिन या QTYS के आदेश पर निर्भर करता है |
| भुगतान शर्तें: | एल/सी, डी/पी, टी/टी |
| आपूर्ति की क्षमता: | प्रति माह 100000 पीसी |
| डंडे: | 3पी/4पी | रेटेड वर्तमान (ए): | 10/12/16/20/25/32/40/50/63 |
|---|---|---|---|
| प्रमाणन: | KEMA, CE | मानक: | आईईसी/ईएन60898-1, आईईसी/एन 60947-2 |
| एम्पीयर की रेंज: | 63ए | सुरक्षा की डिग्री: | आईपी40 |
| रेटेड काम कर रहे वोल्टेज: | 400/415 | रेटेड अछूता वोल्टेज: | 500 |
| प्रमुखता देना: | एसी मोल्डेड केस सर्किट ब्रेकर,मोल्डेड केस सर्किट ब्रेकर 3P,415V MCCB 4 पोल 63 Amp |
||

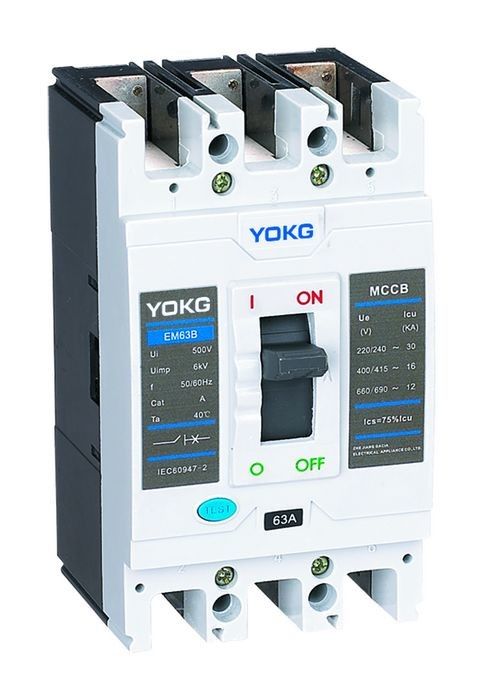

AC440Vac मोल्डेड केस सर्किट ब्रेकर 3P MCCB EM63B / EM63N 4 पोल 415V
आवेदन:
EM सीरीज मोल्डेड केस सर्किट ब्रेकर को रेटेड इंसुलेटिंग वोल्टेज 500V, रेटेड वर्किंग वोल्टेज 690V के साथ AC (50/60) Hz कंडीशन में लगाया जाता है और कम एक्सचेंज के लिए इस्तेमाल किया जाता है।सर्किट सिस्टम और पावर डिवाइस को नुकसान से बचाने के लिए एमसीसीबी ओवरलोड, शॉर्ट-सर्किट और अंडर वोल्टेज की स्थिति में सुरक्षा कर रहा है।
एमसीसीबी को उनकी रेटेड सीमित शॉर्ट-सर्किट ब्रेकिंग क्षमता के अनुसार बी, एन, एस, एच प्रकारों में विभाजित किया जा सकता है।
एमसीसीबी अपनी कॉम्पैक्ट बॉडी, उच्च ब्रेकिंग क्षमता, शॉर्ट आर्ककास्टिंग और बेहतर एसिस्मेटिक फंक्शन के लिए फायदेमंद है।
एमसीसीबी के पास इसके चिह्न के साथ इन्सुलेशन का कार्य है""
♦ उत्पाद आईईसी 60947-2, जीबी14048.2 का अनुपालन करता है
सामान्य स्थापना शर्तें:
♦ समुद्र तल से ऊँचाई: 2000m
♦ परिवेश मध्यम तापमान: ≤+40℃, 5℃
यह नम हवा और नमक धुंध, तेल धुंध और धुंध बैक्टीरिया के प्रभाव को सहन कर सकता है।
मिडियम के भीतर जगह में विस्फोट के खतरे के बिना और धातु के बक्से के क्षरण के बिना, इन्सुलेशन गैसों की क्षति
और प्रवाहकीय धूल
बारिश और हिमपात से कोई नुकसान नहीं
प्रदूषण की डिग्री: 3
ट्रिपिंग विशेषता:
| रेटेड ट्रिपिंग करंट (ए) | ई-चुंबकीय ट्रिपिंग वर्तमान (ए) | टिप्पणियां | 1.05In (ठंडा) अन-वर्किंग अवधि (एच) |
1.30In (गर्म) अन-वर्किंग अवधि (एच) |
| 10≤इन≤63 | 10इन x (1±20%) | वितरण प्रकार | 1 | 1 |
| 63≤इन≤100 | 10इन x (1±20%) | वितरण प्रकार | 2 | 2 |
| 100≤इन≤800 | 5 इंच (1 ± 20%) 10इन x (1±20%) |
वितरण प्रकार | 2 | |
| 10≤इन≤800 | 12इन x (1±20%) | मोटर-सुरक्षा प्रकार | 1.0In (ठंडा) अन-वर्किंग अवधि (एच) |
1.20In (गर्म) अन-वर्किंग अवधि (एच) |
| 2 | 2 |
विशेष विवरण:
| डंडे | 3पी, 4पी | |
| विद्युत विशिष्टता | ||
| रेटेड फ्रेम स्तर वर्तमान इनम (ए) | 63 | |
| रेटेड वर्तमान (ए) में | 10,12,16,20,25,32,40,50,63 | |
| रेटेड इन्सुलेट वोल्टेज यूआई (एसी वी) यूआई | 500 | |
| रेटेड आवेग वोल्टेज का सामना करते हैं (वी) Uimp | 6000 | |
| रेटेड कार्यशील वोल्टेज यूई (एसी वी) | 400/415 | |
| तोड़ने का प्रकार | बी | एन |
| रेटेड सीमित शॉर्ट-सर्किट ब्रेकिंग क्षमता आईसीयू (केए) | 15 | 20 |
| रेटेड काम कर रहे शॉर्ट-सर्किट ब्रेकिंग क्षमता आईसीयू (केए) | 1 1 | 15 |
| अलगाव समारोह | ||
| सेवा जीवन यांत्रिक मानक मूल्य | 10000 | |
| (ओसी) विद्युत मानक मूल्य | 2000 | |
| कनेक्शन और स्थापना | ||
| सुरक्षा डिग्री सभी पक्षों | आईपी40 | |
| वायरिंग टर्मिनल | आईपी20 | |
| वायरिंग असेंबली | आगे पीछे | |
| प्लग-इन असेंबली | मैं | |
| वायरिंग ड्रा-आउट असेंबली | - | |
| आर्किंग दूरी (मिमी) | 0,≤50 | |
| आयाम (मिमी) एल | 135 | |
| वू |
78 | 103 |
| (डब्ल्यू एक्स एच एक्स एल) एच | 74 | |
